Передача нагрузки и мастера загрузки
При использовании поверхности «Передача нагрузки» распределение нагрузки на стержнях выглядит иначе, чем при использовании мастеров нагрузки. Почему? В чем причина?
Ответ
Поверхность « Передача нагрузки » и « Нагрузки на стержни из нагрузки на площадь» (мастера нагрузок) используют разные подходы для распределения нагрузок на стержни. Поэтому их нельзя сравнивать напрямую.

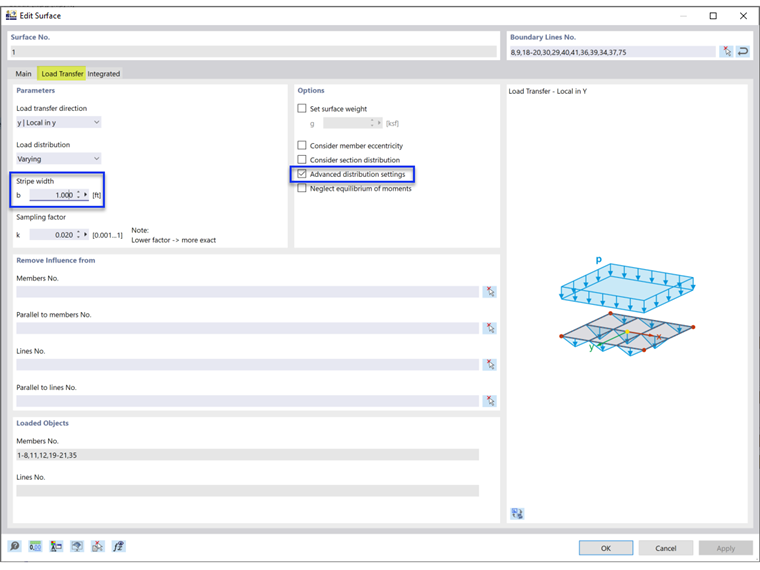

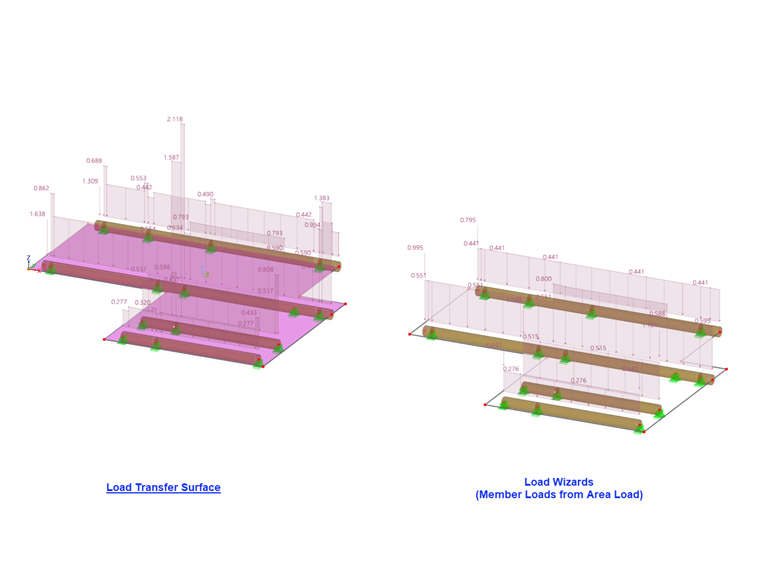

Поверхность для передачи нагрузки делит поверхность на полосы в определенном направлении, а затем исследует нагрузки на каждую полосу отдельно. Ширину полосы можно настроить, активировав опцию Расширенные настройки распространения . При необходимости, можно использовать полоску большей ширины, чтобы «сгладить» прыжки в высоту, которые показаны графически (Рисунок 2).
С другой стороны, мастера нагрузки используют изотропное распределение, создают ячейки Вороного и исследуют нагрузку в каждой ячейке.
Ключевые слова
Ответ
Поверхность « Передача нагрузки » и « Нагрузки на стержни из нагрузки на площадь» (мастера нагрузок) используют разные подходы для распределения нагрузок на стержни. Поэтому их нельзя сравнивать напрямую.
Поверхность для передачи нагрузки делит поверхность на полосы в определенном направлении, а затем исследует нагрузки на каждую полосу отдельно. Ширину полосы можно настроить, активировав опцию Расширенные настройки распространения . При необходимости, можно использовать полоску большей ширины, чтобы «сгладить» прыжки в высоту, которые показаны графически (Рисунок 2).
С другой стороны, мастера нагрузки используют изотропное распределение, создают ячейки Вороного и исследуют нагрузку в каждой ячейке.
Передача нагрузки Мастера загрузки Нагрузки на стержни от нагрузки на площадь Распределение нагрузки Ширина полосы
