使用“荷载传递”面和“荷载向导”时,杆件上的荷载分布看起来有所不同。 原因是什么?
回答

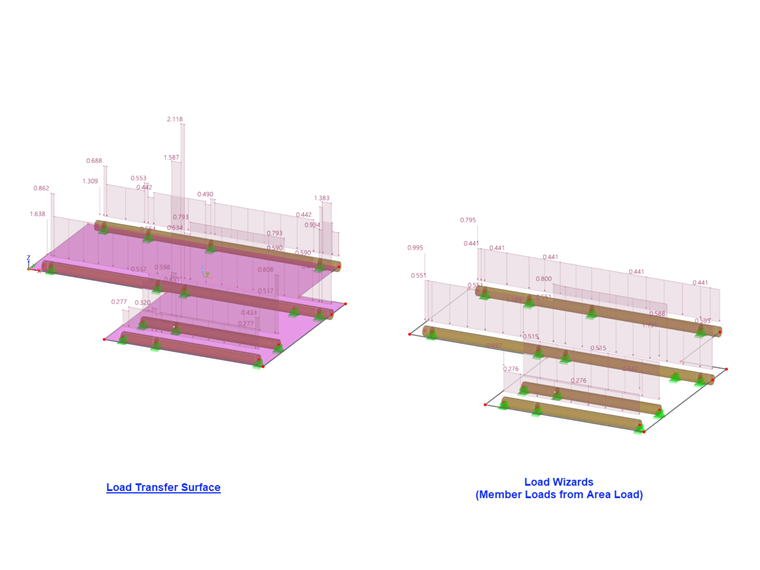

荷载传递面和面荷载中的杆件荷载(荷载向导)使用不同的方法将荷载分配到杆件上。 因此,它们不能直接进行比较。

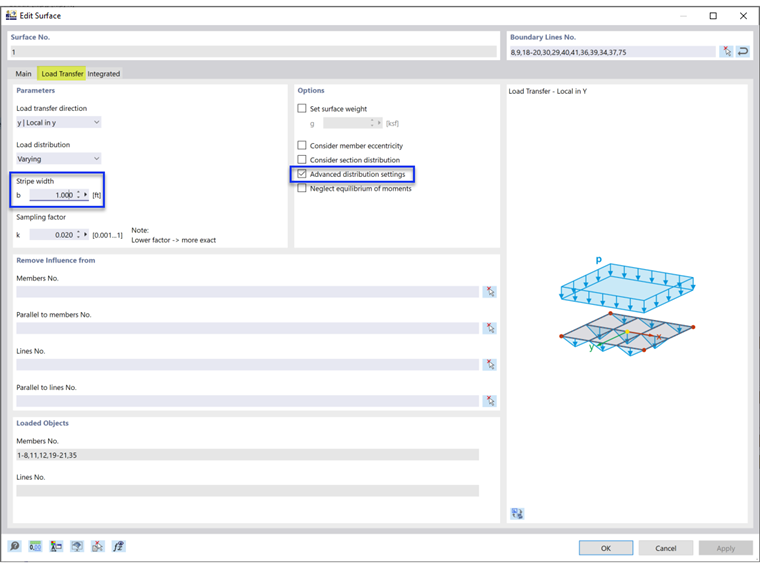

“荷载传递”面将面在特定方向上划分为多个条带,然后分别研究每个条带上的荷载。 可以通过激活高级分布设置选项来调整条带宽度。 如有必要,可以使用较大的条纹宽度来“平滑”以图形方式显示的跳高(图2)。
另一方面,荷载向导使用各向同性分布,创建 Voronoi 单元,并研究每个单元上的荷载。
关键词
荷载传递
荷载向导
面荷载产生的杆件荷载
荷载分布
条纹宽度
