Transferencia de carga frente a asistentes de carga
La distribución de carga en mis barras se ve diferente cuando uso la superficie de transferencia de carga frente a los asistentes de carga. ¿Por qué?
Respuesta
La superficie de transferencia de carga y las cargas en barra desde la carga de área (asistentes de carga) usan enfoques diferentes para distribuir las cargas a las barras. Por lo tanto, no se pueden comparar directamente.

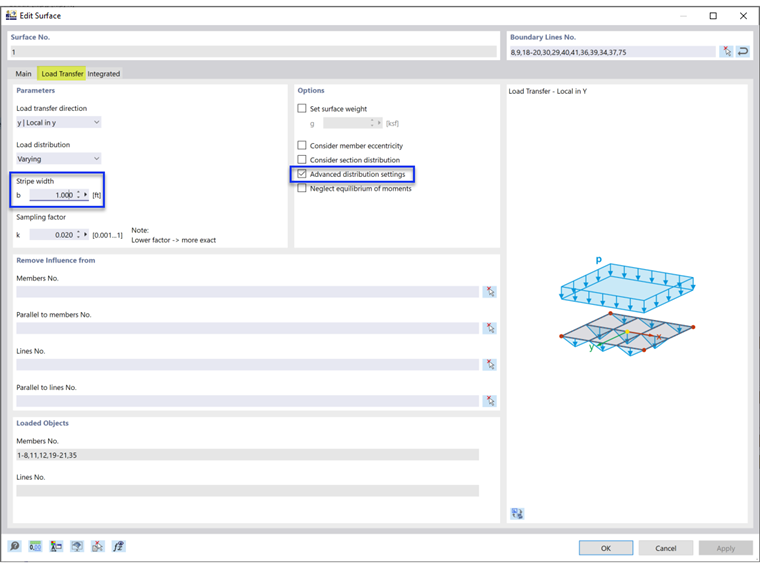

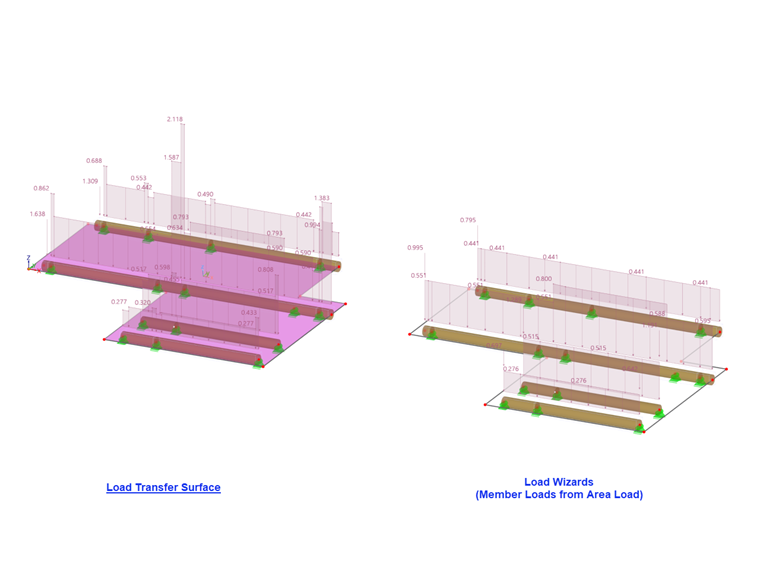

La superficie de transferencia de carga divide la superficie en franjas en una dirección específica y luego investiga las cargas en cada franja por separado. El ancho de la raya se puede ajustar activando la opción Configuración de distribución avanzada . Si es necesario, se puede usar un ancho de franja mayor para "suavizar" los saltos altos que se muestran gráficamente (Imagen 2).
Por otro lado, Load Wizards usa una distribución isótropa, crea celdas de Voronoi e investiga la carga en cada celda.
Palabras clave
Respuesta
La superficie de transferencia de carga y las cargas en barra desde la carga de área (asistentes de carga) usan enfoques diferentes para distribuir las cargas a las barras. Por lo tanto, no se pueden comparar directamente.
La superficie de transferencia de carga divide la superficie en franjas en una dirección específica y luego investiga las cargas en cada franja por separado. El ancho de la raya se puede ajustar activando la opción Configuración de distribución avanzada . Si es necesario, se puede usar un ancho de franja mayor para "suavizar" los saltos altos que se muestran gráficamente (Imagen 2).
Por otro lado, Load Wizards usa una distribución isótropa, crea celdas de Voronoi e investiga la carga en cada celda.
Transmisión de cargas Asistentes para cargas Cargas en barra por carga superficial distribución de carga Anchura de la franja de superficie
