Přenos zatížení a generátory zatížení

Otázky a odpovědi pro snadné řešení problému

  • Často kladené dotazy (FAQ)

Rozložení zatížení na prutech vypadá jinak při použití plochy pro přenos zatížení a pomocí generátoru zatížení. Jaký je důvod?

Odpověď

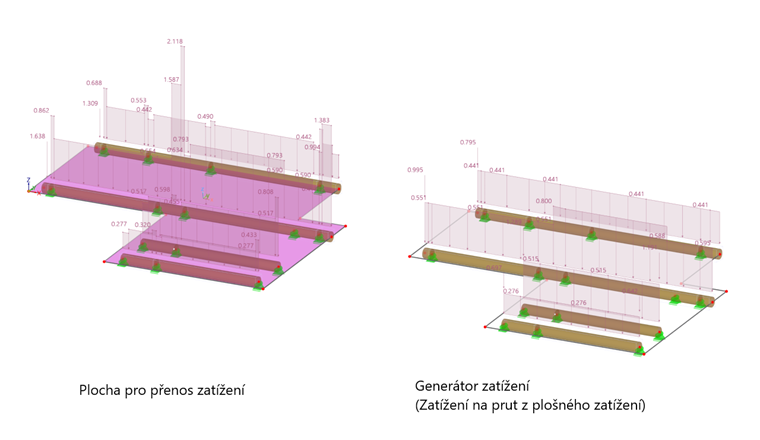

Plocha pro přenos zatížení a Zatížení na pruty z plošného zatížení (generátor zatížení) používají různé přístupy k rozložení zatížení na pruty. Nelze je tedy přímo srovnávat.

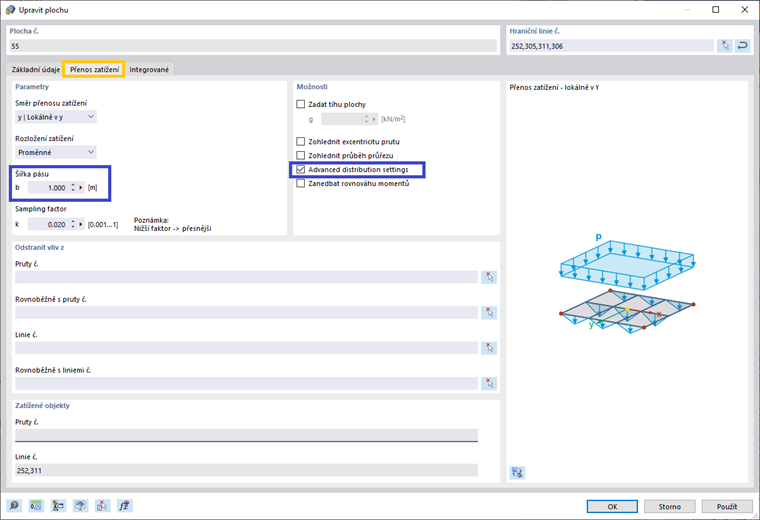

Plocha pro přenos zatížení rozdělí plochu na pruhy v určitém směru a poté vyšetří zatížení na každém pruhu zvlášť. Šířku pruhu lze upravit pomocí volby Pokročilé nastavení průběhu. V případě potřeby lze velké skoky „vyhladit“ pomocí větší šířky pruhu (obrázek 2).

Na druhé straně Generátor zatížení používá izotropní rozdělení, vytváří Voroného buňky a zkoumá zatížení v každé buňce.

Klíčová slova

Přenos zatížení Generátory zatížení Zatížení na prut z plošného zatížení Rozložení zatížení Šířka pásu
