Transfert de charge vs. Assistants de charge

La distribution des charges sur mes barres est différente lorsque j'utilise la surface de « transfert de charge » et les « assistants de charge ». Pourquoi ?


Réponse:

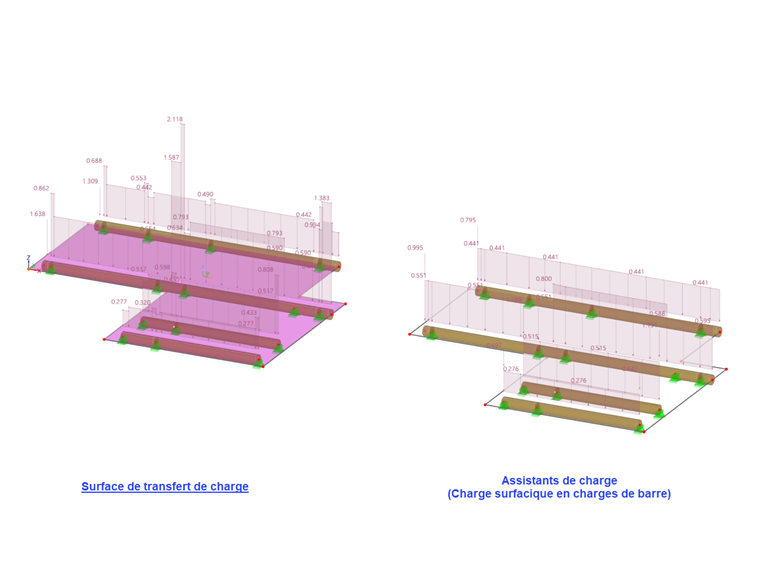

La surface de transfert de charge et la charge surfacique en charges de barre (assistants de charge) utilisent différentes approches pour répartir les charges sur les barres. Ces options ne peuvent donc pas être comparées directement.

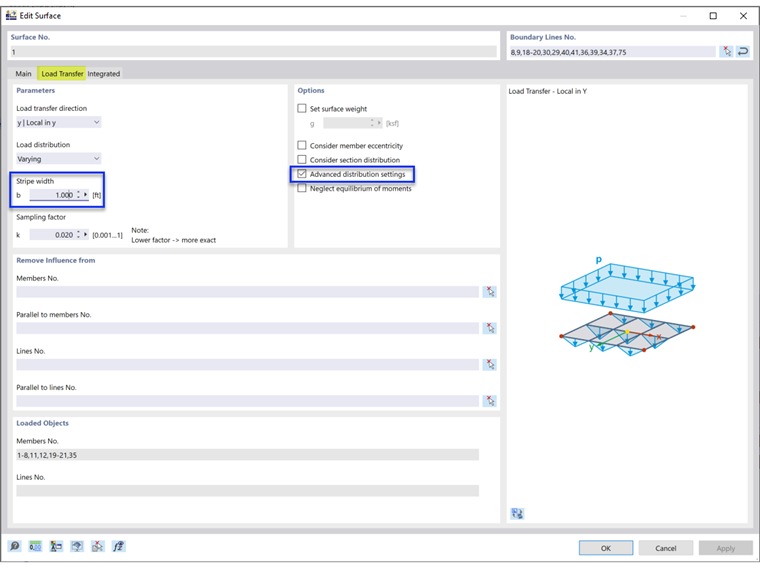

La surface de transfert de charge divise la surface en bandes dans une direction spécifique, puis examine les charges sur chaque bande séparément. La largeur de la bande peut être ajustée en activant l'option Paramètres de distribution avancés. Si nécessaire, une largeur de bande plus grande peut être utilisée pour « lisser » les sauts en hauteur représentés graphiquement (Figure 02).

D'autre part, les assistants de charge utilisent une distribution isotrope, créent des cellules de Voronoï et étudient la charge au niveau de chaque cellule.
