Trasferimento del carico e procedure guidate di caricamento

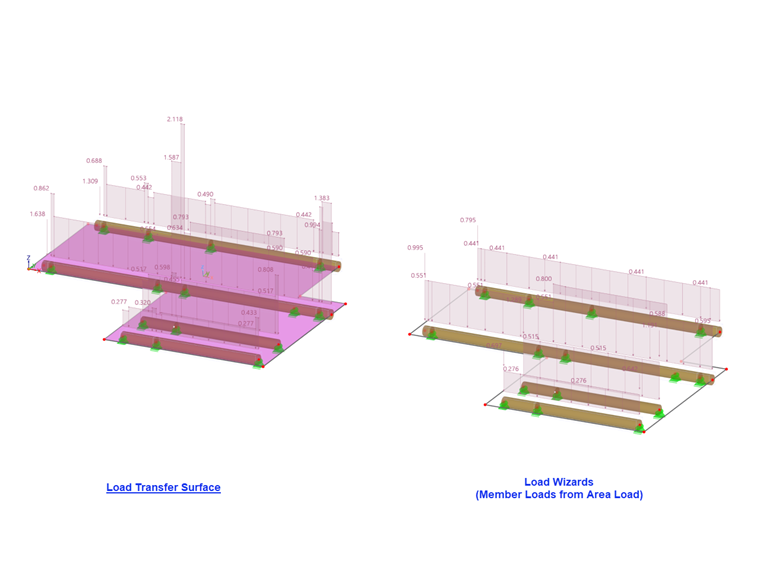

La distribuzione del carico sulle mie aste ha un aspetto diverso quando si utilizza la superficie di trasferimento del carico rispetto alle procedure guidate di carico. Qual è il motivo?
Risposta
La superficie di trasferimento del carico e i carichi delle aste dal carico dell'area (procedura guidata carico) utilizzano approcci diversi per distribuire i carichi alle aste. Pertanto, non possono essere confrontati direttamente.

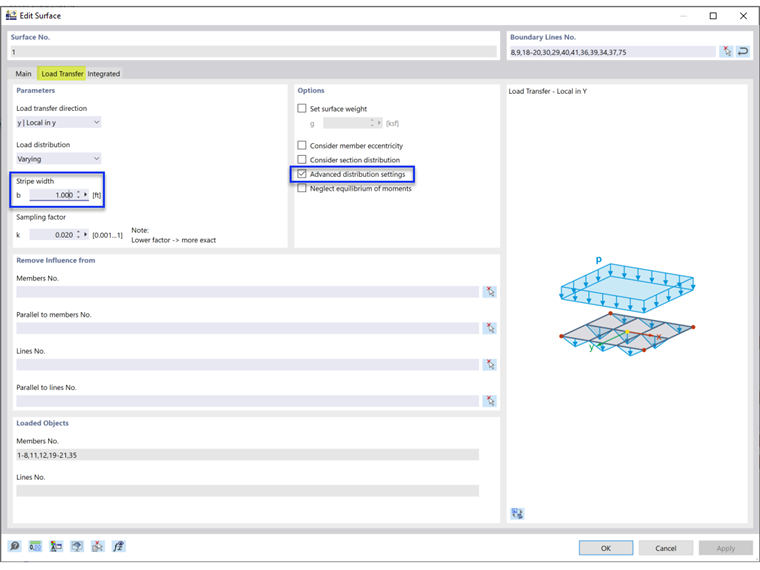

La superficie di trasferimento del carico divide la superficie in strisce in una direzione specifica, quindi esamina i carichi su ciascuna striscia separatamente. La larghezza della striscia può essere regolata attivando l'opzione Impostazioni di distribuzione avanzate . Se necessario, è possibile utilizzare una larghezza della striscia maggiore per "smussare" i salti in alto mostrati graficamente (Immagine 2).
D'altra parte, Load Wizards utilizza la distribuzione isotropa, crea celle di Voronoi ed esamina il carico in ciascuna cella.
Parole chiave
Risposta
La superficie di trasferimento del carico e i carichi delle aste dal carico dell'area (procedura guidata carico) utilizzano approcci diversi per distribuire i carichi alle aste. Pertanto, non possono essere confrontati direttamente.
La superficie di trasferimento del carico divide la superficie in strisce in una direzione specifica, quindi esamina i carichi su ciascuna striscia separatamente. La larghezza della striscia può essere regolata attivando l'opzione Impostazioni di distribuzione avanzate . Se necessario, è possibile utilizzare una larghezza della striscia maggiore per "smussare" i salti in alto mostrati graficamente (Immagine 2).
D'altra parte, Load Wizards utilizza la distribuzione isotropa, crea celle di Voronoi ed esamina il carico in ciascuna cella.
Trasferimento del carico Creazione guidata di carichi Carichi delle aste dal carico dell'area distribuzione del carico Larghezza del nastro
