Опорные силы и опорные реакции

Почему направления опорной реакции графически противоположны тому, что я ожидал на основании результатов в таблице?


Ответ:

Опорные реакции, доступные в Навигаторе - вкладка Результаты, активируют графически опорные реакции от приложенных статических нагрузок. Это силы равной величины и противоположного направления на опорах, которые реагируют на приложенные нагрузки. Все величины положительны, стрелка указывает направление реакции.

Однако в таблице Статический расчёт-Результаты - Результаты по узлам - вкладка Опорные силы вы заметите, что, хотя величины совпадают с графическим изображением, знак противоположен. Это связано с тем, что «силы» показаны в этой таблице непосредственно, по сравнению с «реакциями», которые показаны графически, как объяснено выше.

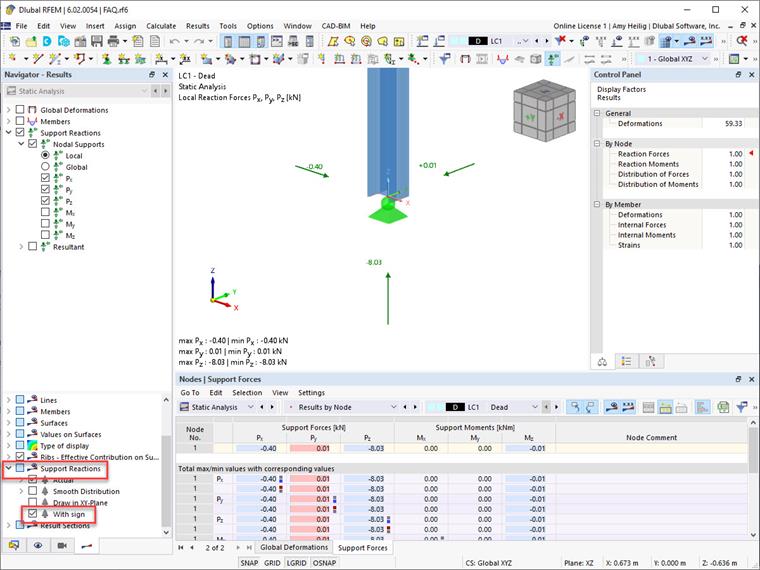

Пользователи имеют возможность включить признаки из таблицы на графике в Навигатор - вкладка Результаты - Опорные реакции - Со знаком.
