Forças de apoio vs. reações de apoio

Porque é que as orientações da reação de apoio são apresentadas graficamente de forma oposta ao que esperava com base nos resultados da tabela?


Resposta:

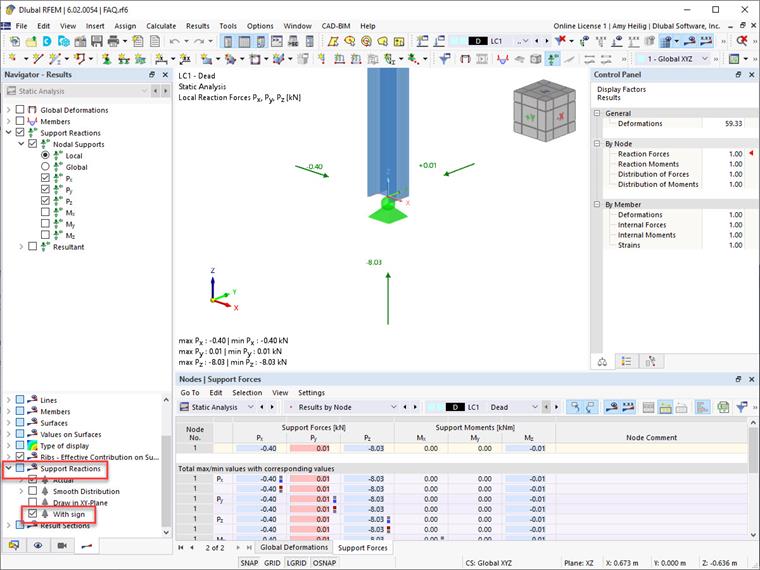

As reações de apoio disponíveis no separador Navegador – Resultados ativam graficamente as reações de apoio devido às cargas estáticas aplicadas. Estas são as forças iguais e opostas nos apoios para resistir às cargas aplicadas. Todas as magnitudes são positivas com a seta a indicar a direção da reação.

Contudo, no separador de resultados da tabela "Análise estática – Resultados por nó – Forças de apoio", irá notar que, apesar de as magnitudes serem idênticas na representação gráfica, o sinal é oposto. Isto deve-se ao facto de as "forças" serem indicadas nesta tabela diretamente enquanto as "reações" são apresentadas graficamente como explicado acima.

Os utilizadores têm a possibilidade de ativar os sinais da tabela graficamente no separador "Navegador – Resultados" – "Reações de apoio" – "Com sinal".
