Forces d'appui vs. réactions d'appui

Pourquoi les orientations des réactions d'appui sont-elles affichées graphiquement à l'opposé de ce à quoi je m'attendais d'après les résultats du tableau ?


Réponse:

Les réactions d'appui disponibles dans le Navigateur - Résultats activent graphiquement les réactions d'appui dues aux charges statiques appliquées. Il s'agit des forces égales et opposées aux appuis pour résister aux charges appliquées. Toutes les grandeurs sont positives et la flèche indique la direction de réaction.

Cependant, dans le tableau des résultats Analyse statique - Résultats par nœud - Forces d'appui, vous remarquerez que, bien que les grandeurs soient identiques à l'affichage graphique, la signalisation est opposée. Cela est dû au fait que les « forces » sont indiquées dans ce tableau directement par rapport aux « réactions » qui sont représentées graphiquement comme expliqué ci-dessus.

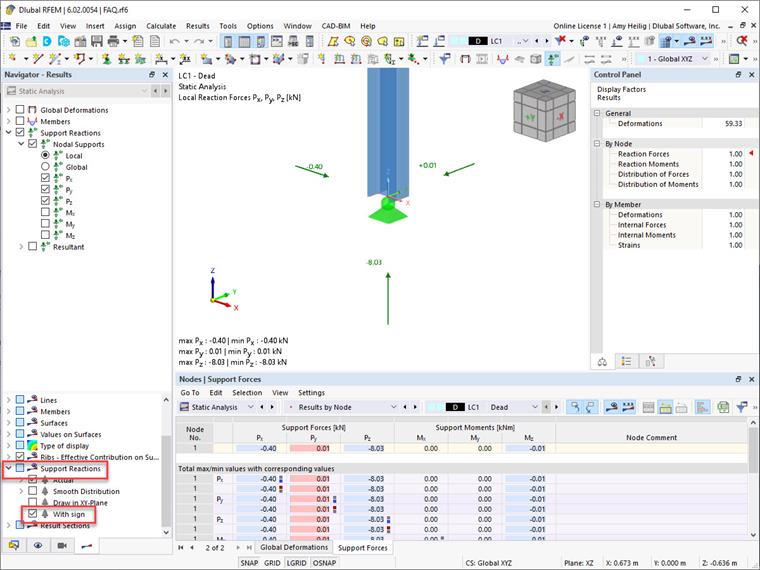

Les utilisateurs ont la possibilité d'activer graphiquement la signalisation du tableau dans l'onglet Navigateur - Résultats - Réactions d'appui - Avec signe.
