Siły podporowe a reakcje podporowe

Dlaczego orientacje reakcji podpory są pokazane graficznie jako przeciwne do tego, czego oczekuję na podstawie wyników tabeli?


Odpowiedź:

Reakcje podporowe dostępne w zakładce Nawigator - Wyniki będą aktywować w sposób graficzny reakcje podporowe ze względu na przyłożone obciążenia statyczne. Są to równe i przeciwstawne siły na podporach, które przenoszą przyłożone obciążenia. Wszystkie wielkości są dodatnie, a strzałka wskazuje kierunek reakcji.

Jednak w tabeli z wynikami analizy w zakładce Analiza statyczna - Wyniki według węzłów - Siły podporowe można zauważyć, że chociaż wartości są identyczne z wartościami wyświetlanymi graficznie, oznakowanie jest odwrotne. Wynika to z faktu, że „siły” są podane w tej tabeli bezpośrednio w porównaniu z „reakcjami”, które pokazano graficznie, jak wyjaśniono powyżej.

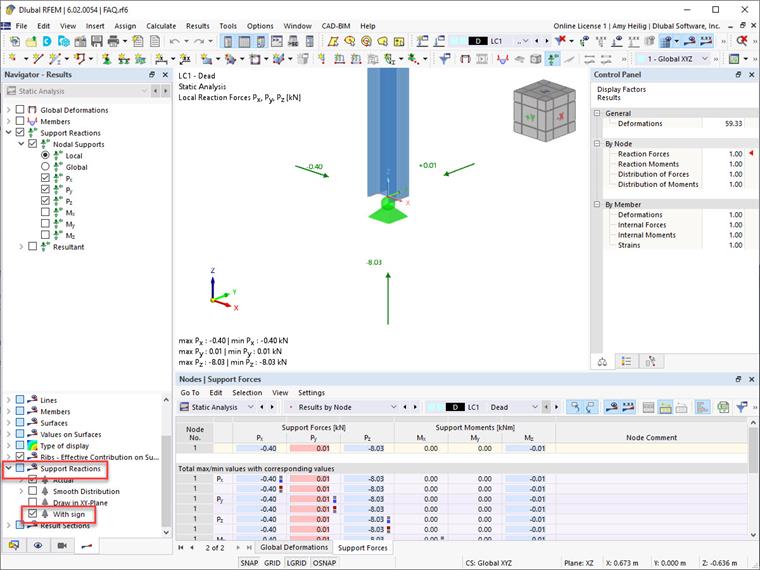

Użytkownicy mają możliwość włączenia graficznego wyświetlania tabeli w Nawigatorze - zakładka Wyniki - Reakcje podporowe - Z oznaczeniem.
