Lagerkräfte vs. Lagerreaktionen

Warum werden die Lagerreaktionsorientierungen grafisch anders dargestellt, als ich es aufgrund der Ausgabe der Tabellenergebnisse erwarte?


Antwort:

Die im Navigator - Ergebnisse verfügbaren Lagerreaktionen aktivieren die Lagerreaktionen infolge der aufgebrachten statischen Lasten grafisch. Dies sind die gleichen und entgegengesetzten Kräfte an den Auflagern, um die angesetzten Lasten aufzunehmen. Alle Größen sind positiv, wobei der Pfeil die Reaktionsrichtung angibt.

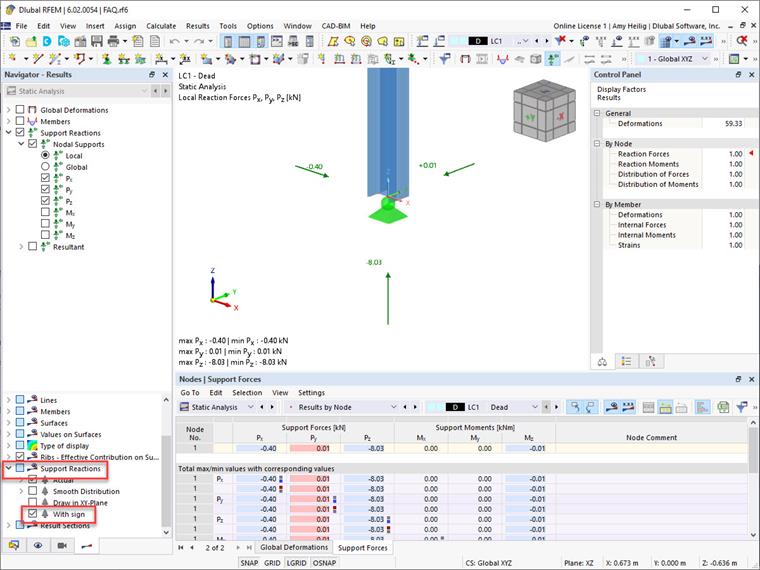

In den Tabellenergebnissen 'Statische Analyse' - 'Ergebnisse knotenweise' - Register 'Lagerkräfte' werden Sie jedoch feststellen, dass die Größen zwar identisch mit der grafischen Darstellung sind, die Vorzeichen jedoch umgekehrt sind. Dies liegt daran, dass die "Kräfte" in dieser Tabelle direkt angegeben sind gegenüber den "Reaktionen", die wie oben erläutert grafisch dargestellt werden.

Benutzer haben die Möglichkeit, die Tabellenvorzeichen grafisch unter 'Navigator - Ergebnisse' - 'Lagerreaktionen' - 'Mit Vorzeichen' zu aktivieren.
