Podporové síly vs. podporové reakce

Proč jsou orientace podporových reakcí znázorněny graficky opačně, než očekávám na základě výsledků v tabulce?


Odpověď:

Podporové reakce dostupné v navigátoru Výsledky aktivují v grafice podporové reakce, kterými podpory v důsledku použitého statického zatížení působí na konstrukci. To jsou síly stejné velikosti a opačného směru na podporách, které reagují na působící zatížení. Všechny velikosti jsou kladné, přičemž šipka ukazuje směr reakce.

V tabulce Výsledky Statická analýza - Výsledky po uzlech - záložka Podporové síly si však všimnete, že zatímco velikosti jsou shodné s grafickým zobrazením, znaménko je opačné. To je způsobeno tím, že "podporové síly" uvedené v této tabulce jsou síly, kterými konstrukce působí na podpory, zatímco graficky znázorněné "reakce" jsou síly, kterými podpory působí na konstrukci.

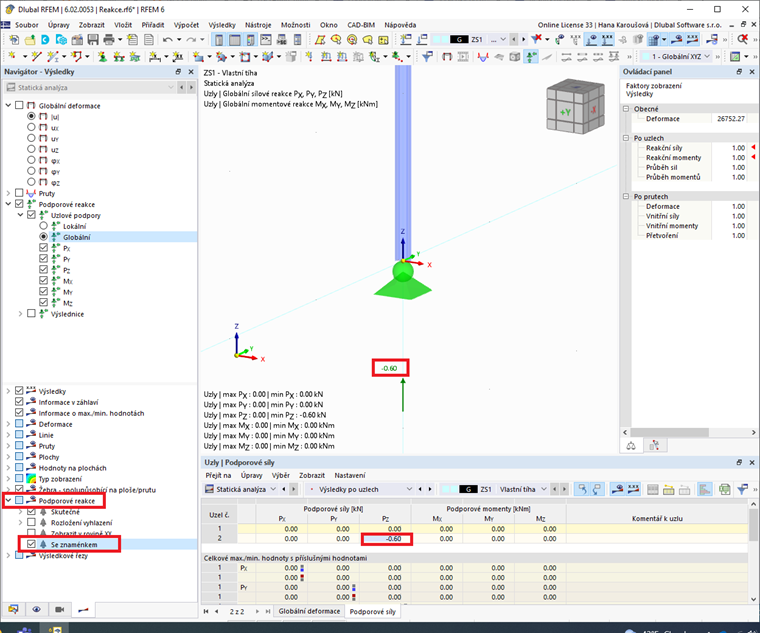

Znaménka z tabulky má uživatel možnost zapnout v grafice v navigátor Výsledky v položce Podporové reakce - Se znaménkem.
