Ответ:

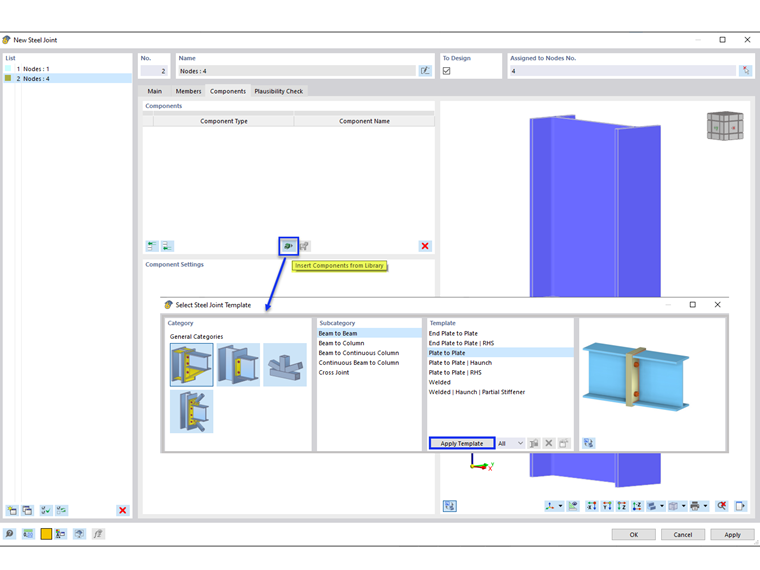

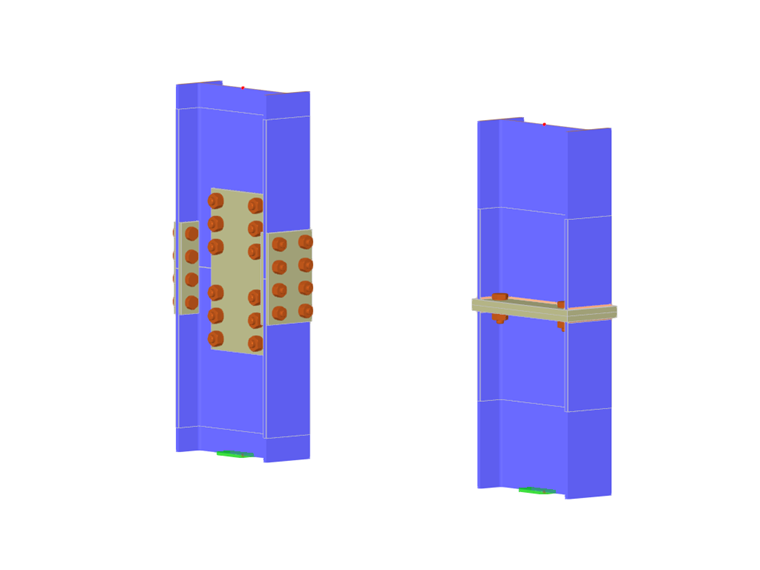

Стыковое соединение с использованием торцевых пластин можно легко создать с помощью шаблона «Пластина к пластине» из базы данных «Компоненты» (Рисунок 01).

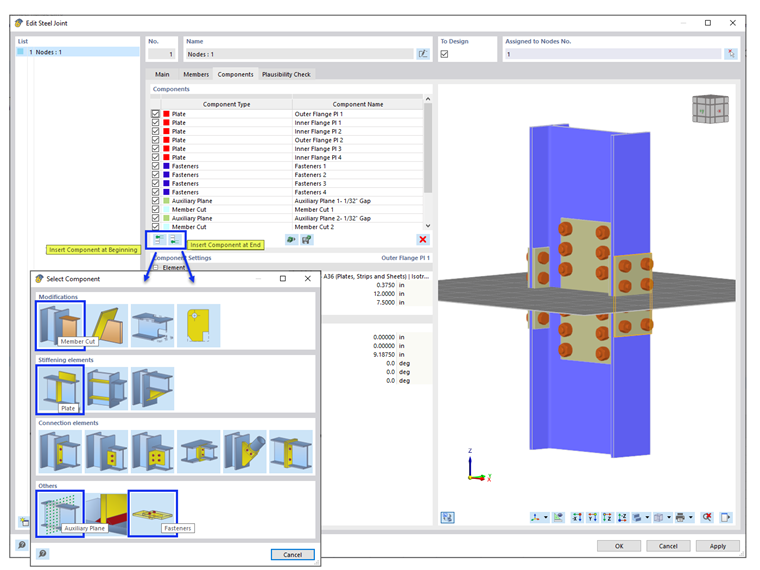

Для стыкового соединения без торцевых пластин конфигурация может быть создана вручную путм добавления отдельных компонентов (Рисунок 02).
В конфигурацию входят следующие компоненты. Каждый компонент можно легко удалить или скопировать, щёлкнув по компоненту правой кнопкой мыши.
- Пластина (2 внешние пластины полки, 4 внутренние пластины полки, 2 пластины стенки)
- Крепёж (4 комплекта для соединения 4 внутренних пластин полки, 1 комплект для соединения пластин стенки)
- Вспомогательная плоскость (2 плоскости)
- Вырез стержня (2 выреза с типом выреза «По вспомогательной плоскости»)
Требуется создать небольшой зазор с помощью «Вырез стержня» и «Вспомогательная плоскость». Зазор делится между двумя стержнями (то есть, зазор 1/16 дюйма применяется как перемещение на 1/32 дюйма к каждому стержню).

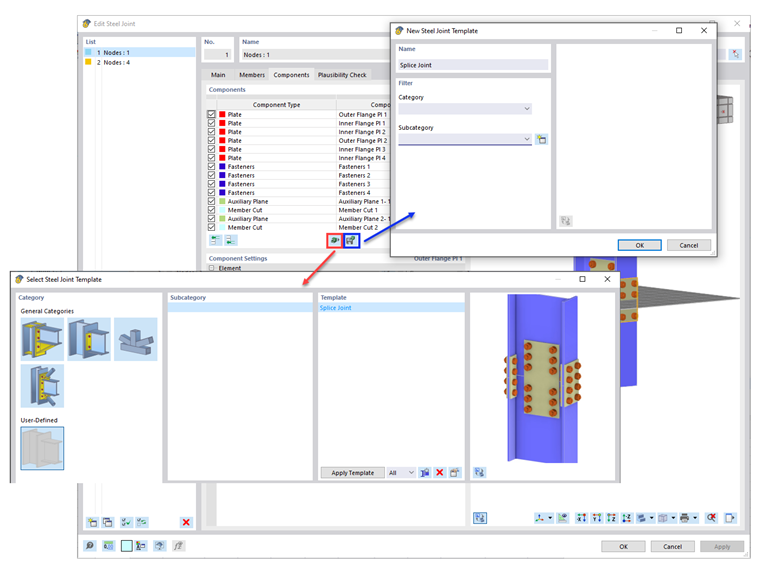

В качестве альтернативы, можно скачать образец модели «Стыковое соединение AISC» и сохранить в качестве пользовательского шаблона (Рисунок 03).
