Połączenie nakładkowe
Odpowiedź

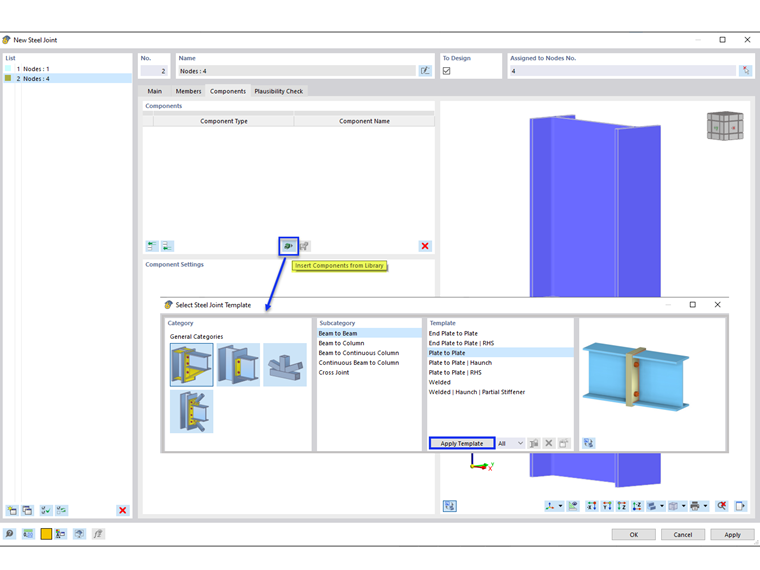

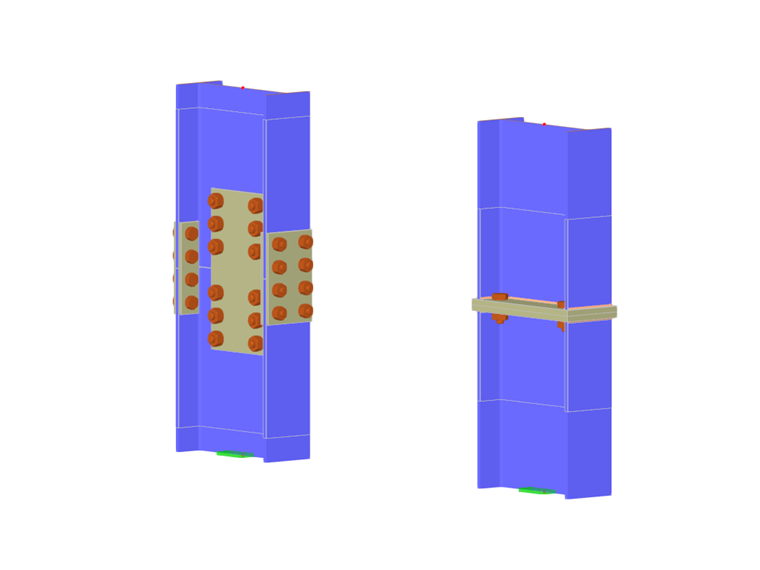

Za pomocą szablonu „Płyta-płyta” z biblioteki Komponenty (rysunek 01) można za pomocą blach czołowych w prosty sposób utworzyć połączenie nakładkowe.

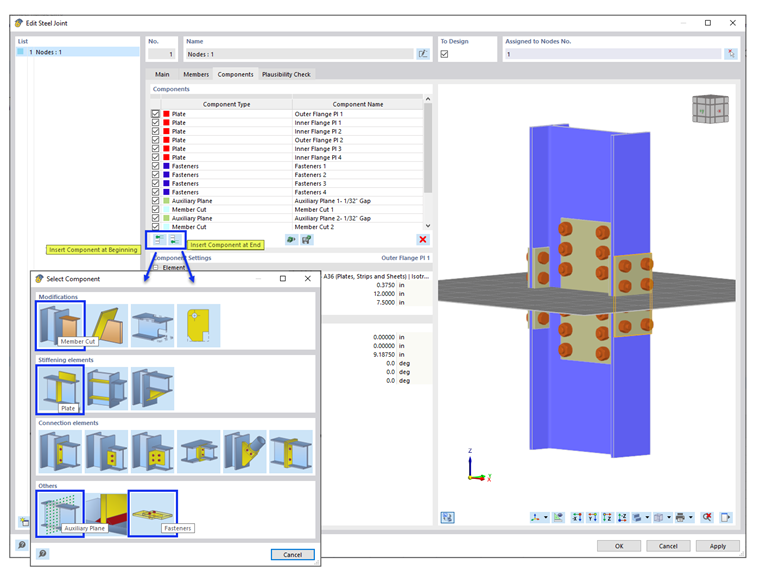

W przypadku połączenia nakładkowego bez blach czołowych konfigurację można utworzyć ręcznie, dodając poszczególne komponenty (rysunek 02).
Konfiguracja obejmuje następujące komponenty. Każdy komponent można łatwo usunąć lub skopiować, klikając w niego prawym przyciskiem myszy.
- Blacha (2 pasy zewnętrzne, 4 pasy wewnętrzne, 2 pasy środnika)
- Elementy złączne (4 zestawy do połączenia 4 pasków wewnętrznych, 1 zestaw do połączenia ze środnikiem)
- Płaszczyzna pomocnicza (2 płaszczyzny)
- Cięcie pręta (2 cięcia typu cięcia „Płaszczyzną pomocniczą”)
Wymagane jest utworzenie niewielkiej przerwy przy użyciu funkcji „Pręt cięcia” i „Płaszczyzny pomocniczej”. Odstęp jest dzielony między dwa pręty (tzn. odstęp 1/16” jest stosowany jako przemieszczenie o 1/32” do każdego pręta).

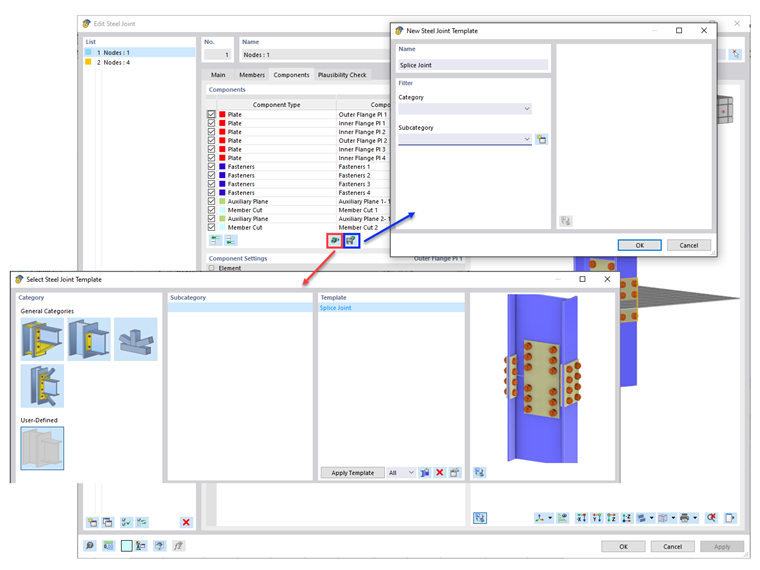

Alternatywnie, przykładowy model „AISC Splice Connection” można pobrać i zapisać jako szablon zdefiniowany przez użytkownika (zdjęcie 03).
