Laschenverbindung

Wie erstelle ich eine Laschenverbindung im Add-On 'Stahlanschlüsse'?


Antwort:

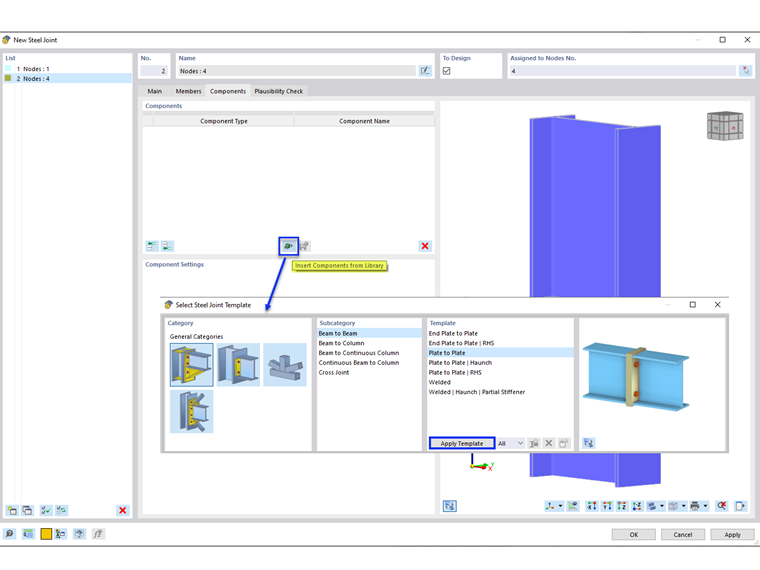

Eine Laschenverbindung mittels Stirnplatten lässt sich ganz einfach mit der Vorlage „Stirnplattenstoß“ aus der Komponentenbibliothek erzeugen (Bild 1).

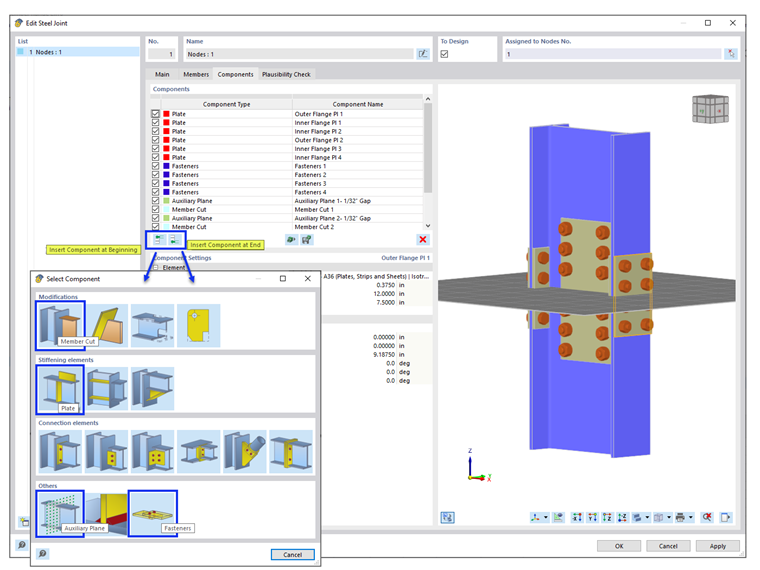

Bei einem Laschenanschluss ohne Stirnplatten kann die Konfiguration manuell durch Hinzufügen von Einzelkomponenten erstellt werden (Bild 2).

Die Konfiguration umfasst die folgenden Komponenten. Jede Komponente kann einfach mit einem Rechtsklick auf die Komponente gelöscht oder kopiert werden.

  • Blech (2 Flanschbleche außen, 4 Flanschbleche innen, 2 Stegbleche)
  • Verbindungsmittel (4 Sätze zur Verbindung 4 innerer Flanschbleche, 1 Satz zur Verbindung eines Stegblechs)
  • Hilfsebene (2 Ebenen)
  • Stabschnitt (2 Schnitte mit Schnitttyp „Nach Hilfsebene“)

Voraussetzung ist, dass mittels „Stabschnitt“ und „Hilfsebene“ ein kleiner Spalt erzeugt wird. Der Spalt wird zwischen den beiden Stäben aufgeteilt (d.h. 1/16" Spalt wird als 1/32" Verschiebung auf jeden Stab angewendet).

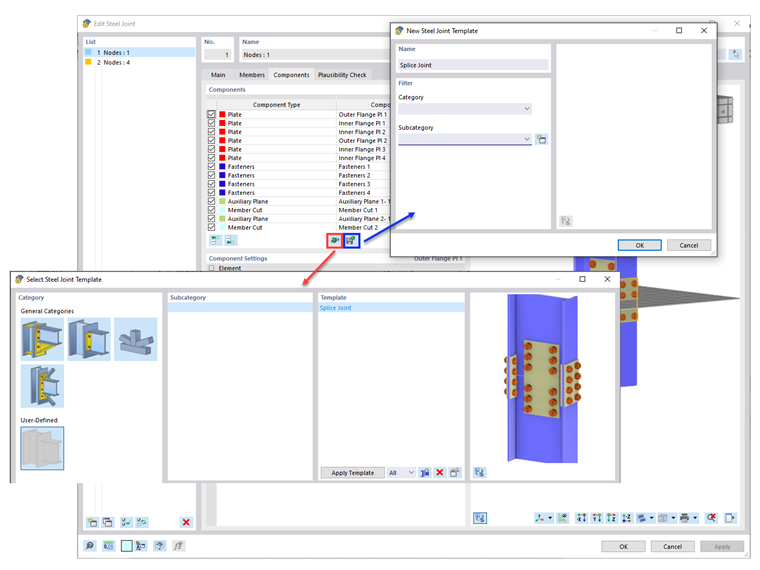

Alternativ kann ein Beispielmodell „AISC Splice Connection“ heruntergeladen und als benutzerdefinierte Vorlage gespeichert werden (Bild 3).
