Collegamento con piastre coprigiunto
Risposta

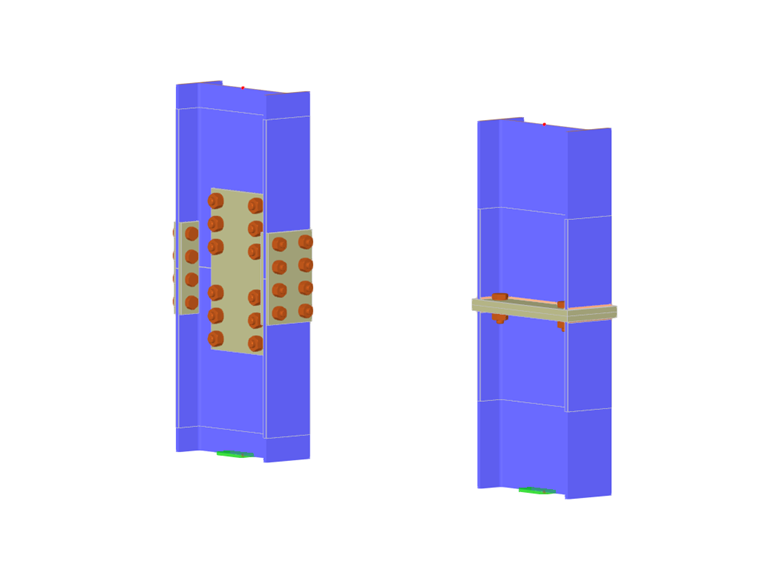

Un collegamento con piastre coprigiunto può essere facilmente creato utilizzando il modello "Piastra a piastra" dalla libreria dei componenti (Figura 01).
Per un giunto senza piastre terminali, la configurazione può essere creata manualmente aggiungendo i singoli componenti (Figura 02).
La configurazione include i seguenti componenti. Ogni componente può essere facilmente eliminato o copiato facendo clic con il pulsante destro del mouse sul componente.
- Piastra (2 piastre ala esterna, 4 piastre ala interna, 2 piastre anima)
- Elementi di giunzione (4 set per collegare 4 piastre flangiate interne, 1 set per collegare la piastra anima)
- Piano ausiliario (2 piani)
- Taglio dell'asta (2 tagli con il tipo di taglio "Per piano ausiliario")
È necessario creare un piccolo spazio vuoto utilizzando "Taglio dell'asta" e "Piano ausiliario". Lo spazio vuoto è diviso tra le due aste (ovvero, lo spazio di 1/16" viene applicato come spostamento di 1/32" a ciascuna asta).
In alternativa, un modello di esempio "AISC Splice Connection" può essere scaricato e salvato come modello definito dall'utente (Figura 03).
