Spoj s příložkami
Odpověď

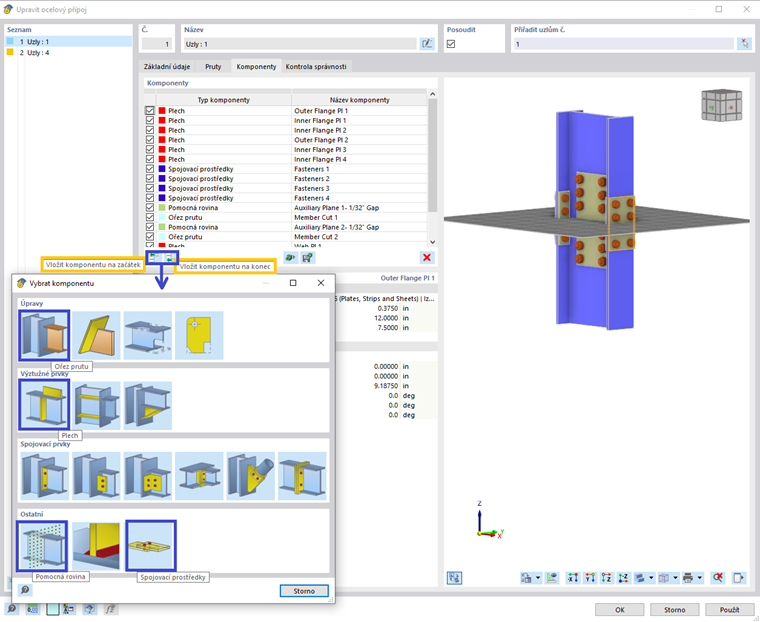

Spoj s příložkami užívající čelních desek lze snadno vytvořit pomocí šablony „Plech na plech“ z databáze komponent (obrázek 1).

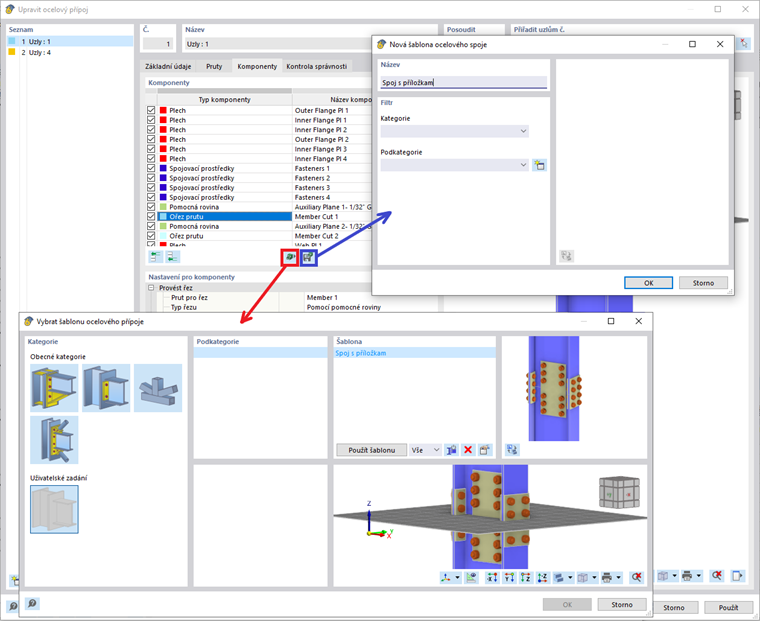

U spoje s příložkami bez čelních desek lze konfiguraci vytvořit ručně přidáním jednotlivých komponent (obrázek 2).
Konfigurace obsahuje následující komponenty. Každou komponentu lze jednoduše smazat nebo zkopírovat kliknutím pravým tlačítkem myši na komponentu.
- Plech (2 vnější pásnicové plechy, 4 vnitřní pásnicové plechy, 2 stojinové plechy)
- Spojovací prostředky (4 sady pro připojení 4 vnitřních pásnicových plechů, 1 sada pro připojení stojinových plechů)
- Pomocná rovina (2 roviny)
- * Ořez prutu (2 ořezy s typem řezu "Pomocí pomocné roviny")
Pomocí „Ořezu prutu“ a „Pomocné roviny“ je třeba vytvořit malou mezeru. Mezera se rozdělí mezi dva pruty (tj. mezera 1/16” se použije jako posun 1/32” na každý prut).

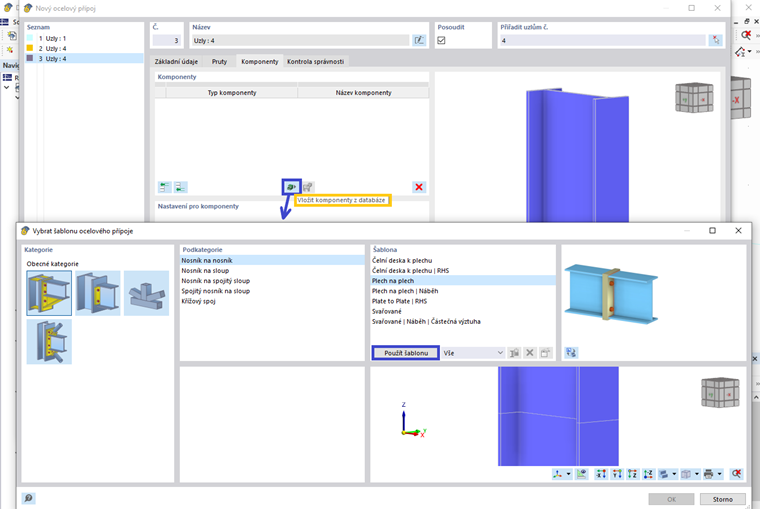

Případně si můžete stáhnout vzorový model „AISC Splice Connection“ a uložit ho jako uživatelskou šablonu (obrázek 3).
