Одноосная передача нагрузки

Чтобы задать передачу одноосной нагрузки для плиты, нужно придать поверхности ортотропные свойства. Таким образом, можно регулировать жесткость в конкретных направлениях так, чтобы нагрузки передавались преимущественно в одном направлении. Для этого есть два способа.

Ортотропная толщина для изотропного материала

• Дважды щелкните на поверхность, чтобы открыть диалоговое окно для изменения плиты.
• В разделе диалога Толщина с материалом нажмите на кнопку справа , , чтобы создать новую толщину.
• В диалоговом окне 'Новая толщина' выберите тип толщины Ортотропия формы.

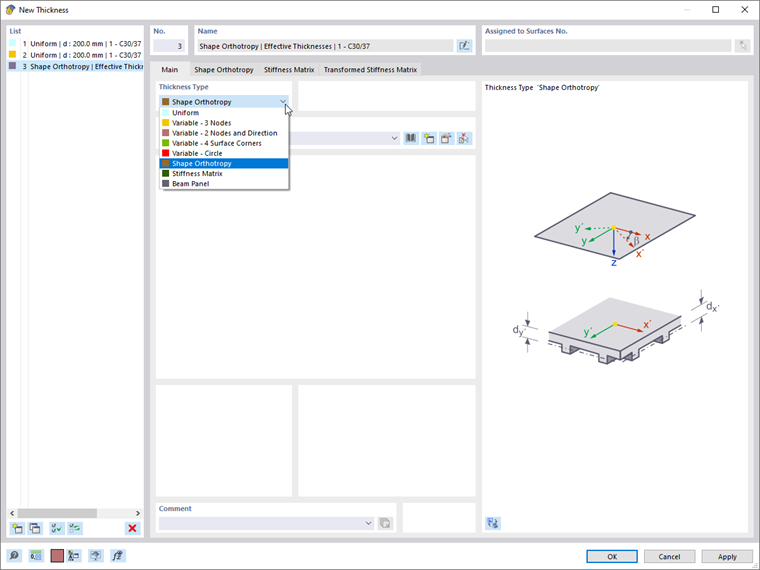

Выбор типа толщины «Ортотропия формы»

• Перейдите на вкладку 'Ортотропия формы'. Предварительно установлен тип ортотропии Полезные толщины.
• Для одноосной передачи нагрузки введите полезные толщины в качестве ортотропных свойств таким образом, чтобы жесткость в требуемом направлении основной опоры была очень высокой и очень низкой в другом направлении.

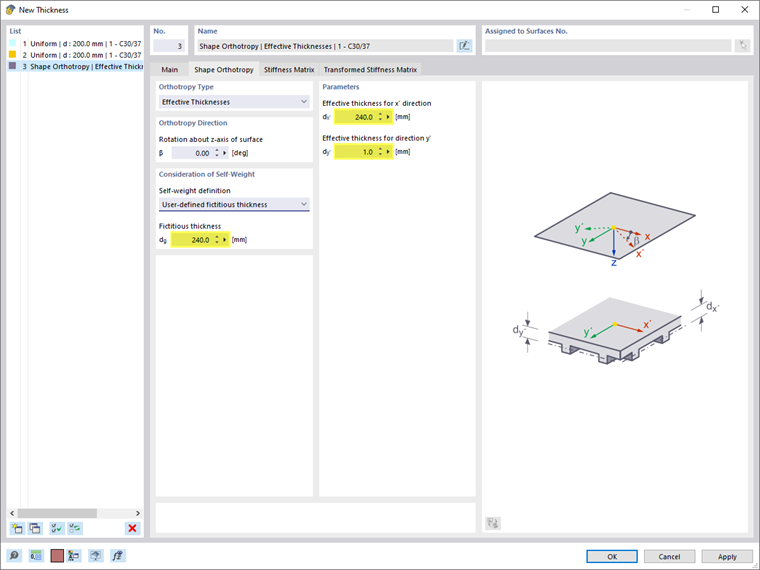

Определение эффективной толщины для основного и второстепенного направления нагрузки

• Также можно для учета собственного веса применить пользовательскую фиктивную толщину, которая соответствует полной толщине поверхности.
• Нажмите OK, чтобы сохранить толщину.
• Снова щелкнув на кнопку "OK" в диалоговом окне 'Изменить поверхность', вы присвоите толщину плиты.

Ортотропная модель материала для постоянной толщины

• Дважды щелкните на поверхность, чтобы открыть диалоговое окно для изменения плиты.
• В разделе диалога Материал толщины нажмите на кнопку справа , для создания нового материала.
• В диалоговом окне 'Новый материал' выберите, как обычно, материал из базы данных. Однако, вы измените модель материала на Ортотропная | Линейный упругий (поверхности) (1). Также активируйте опцию Пользовательский материал (2).

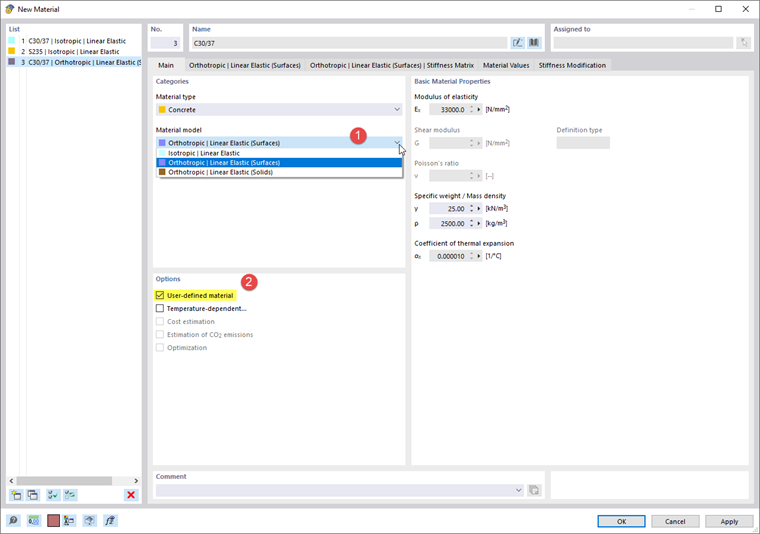

Выбрать модель ортотропного материала

• Переключить на 'Ортотропную | закладка Линейная упругая (поверхности)'.
• Для одноосной передачи нагрузки, измените модуль упругости вторичного направления нагрузки на очень малое значение. Кроме того, вы можете задать очень небольшие значения для модуля сдвига во вторичном направлении опоры. Кроме того, задайте коэффициенты Пуассона' равными нулю.

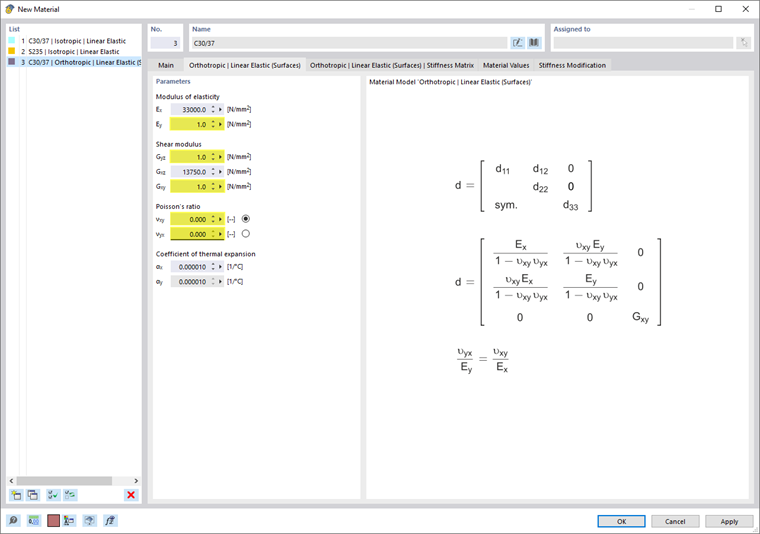

Откорректируйте модуль упругости, модуль сдвига и коэффициент Пуассона

• Нажмите OK, чтобы сохранить материал.
• Снова щелкнув на OK в диалоговом окне 'Изменить поверхность', можно присвоить материал плиты.
