Jednoosý přenos zatížení

Aby bylo možné zadat jednoosý přenos zatížení pro desku, je možné ploše přiřadit ortotropní vlastnosti. Tímto způsobem je možné řídit tuhosti pro určité směry tak, aby se zatížení přenášela převážně v jednom směru. Máte dvě možnosti.

Ortotropní tloušťka pro izotropní materiál

• Dvojím kliknutím na plochu otevřeme dialog pro úpravu desky.
• V sekci Tloušťka s materiálem klikneme vpravo na tlačítko , pro vytvoření nové tloušťky.
• V dialogu 'Nová tloušťka' vyberte typ tloušťky Ortotropie tvaru.

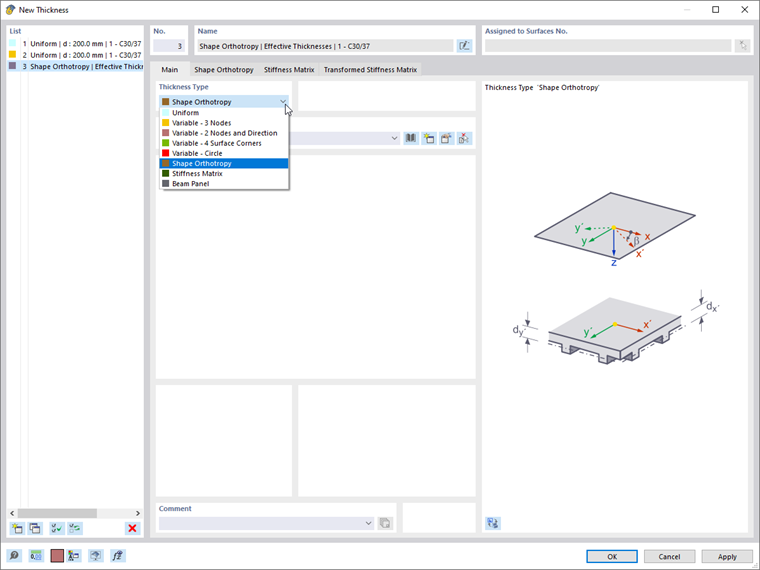

Výběr typu tloušťky "Ortotropie tvaru".

• Přejděte do záložky 'Ortotropie tvaru'. Přednastaven je typ ortotropie Účinné tloušťky.
• Pro jednoosý přenos zatížení zadejte účinné tloušťky jako ortotropní vlastnosti tak, aby tuhost v požadovaném směru hlavní podpory byla velmi vysoká a v druhém směru velmi malá.

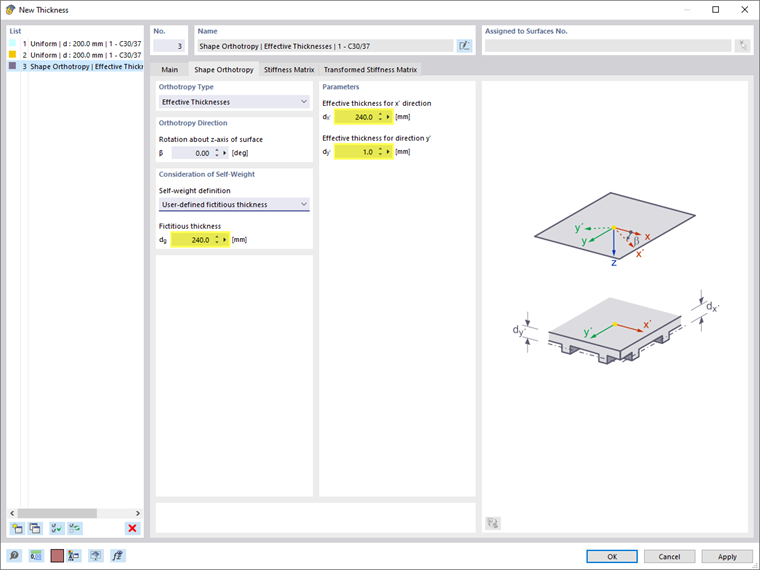

Zadání účinné tloušťky pro hlavní a vedlejší směry zatížení

• Pro zohlednění vlastní tíhy lze použít uživatelsky zadanou fiktivní tloušťku, která odpovídá plné tloušťce plochy.
• Tloušťku uložíme tlačítkem OK.
• Dalším kliknutím na tlačítko OK v dialogu 'Upravit plochu' přiřadíme tloušťku plechu.

Ortotropní materiálový model pro konstantní tloušťku

• Dvojím kliknutím na plochu otevřeme dialog pro úpravu desky.
• V sekci Materiál tloušťky klikneme na tlačítko vpravo , pro vytvoření nového materiálu.
• V dialogu 'Nový materiál' vyberte materiál z databáze obvyklým způsobem. Vy však změníte materiálový model na Ortotropní | Lineárně elastický (plochy) (1). Dále je třeba aktivovat možnost Uživatelsky zadaný materiál (2).

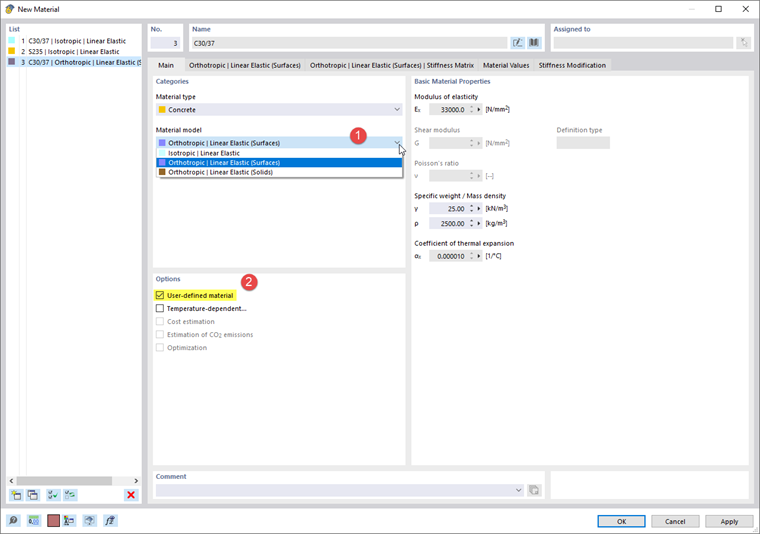

Vyberte ortotropní materiálový model

• Přepněte na 'ortotropní | záložka Lineárně elastický (plochy)'.
• Pro jednoosý přenos zatížení změňte modul pružnosti ve směru vedlejšího zatížení na velmi malou hodnotu. Pro smykové moduly ve směru vedlejší podpory lze zadat také velmi malé hodnoty. Dále nastavte Poissonovy'součinitele na nulu.

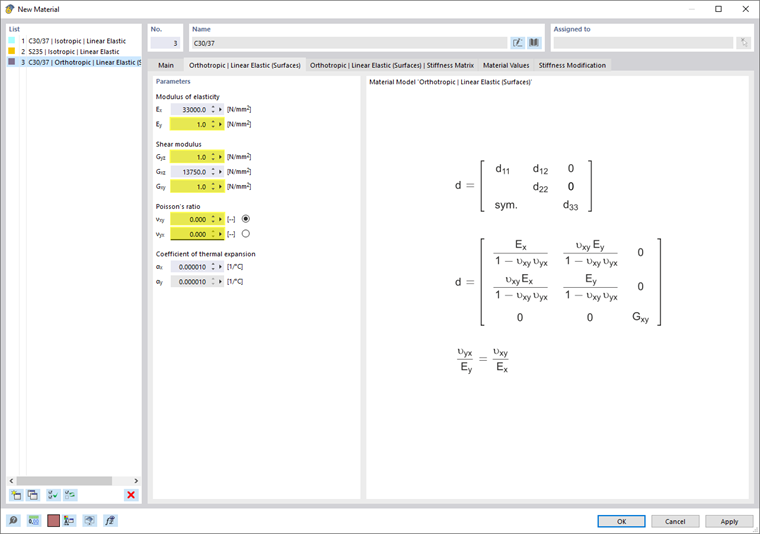

Upravte modul pružnosti, smykový modul a Poissonův součinitel

• Kliknutím na tlačítko OK materiál uložíte.
• Dalším kliknutím na tlačítko OK v dialogu 'Upravit plochu' je možné přiřadit materiál plechu.
