单轴导荷虚面

如果想要对板施加单轴荷载，可以将正交各向异性部分分配给面。 这种方法可以通过调整结构在各个方向上的刚度，使荷载主要在一个方向上进行传递。 有两种选择。

各向同性材料的正交各向异性厚度

• 双击面打开对话框，然后对板进行编辑。
• 在厚度和材料对话框的厚度部分， , 以创建一个新的厚度。
• 在'新建厚度'对话框中，选择形状正交各向异性厚度类型。

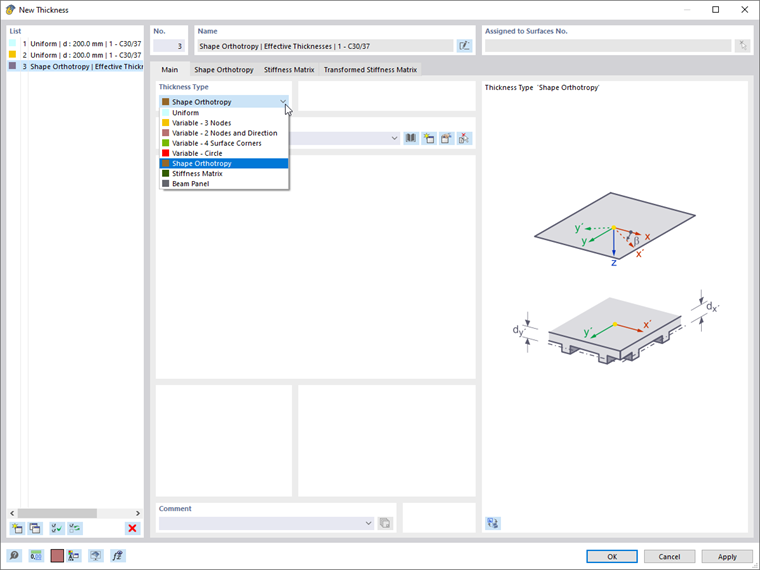

选择“形状正交各向异性”厚度类型

• 切换到'形状正交各向异性'选项卡。 有效厚度的正交各向异性类型是预设的。
• 对于单轴荷载传递，输入有效厚度作为正交各向异性属性，使得在所需的主要支座方向上的刚度非常大，而在另一个方向上非常小。

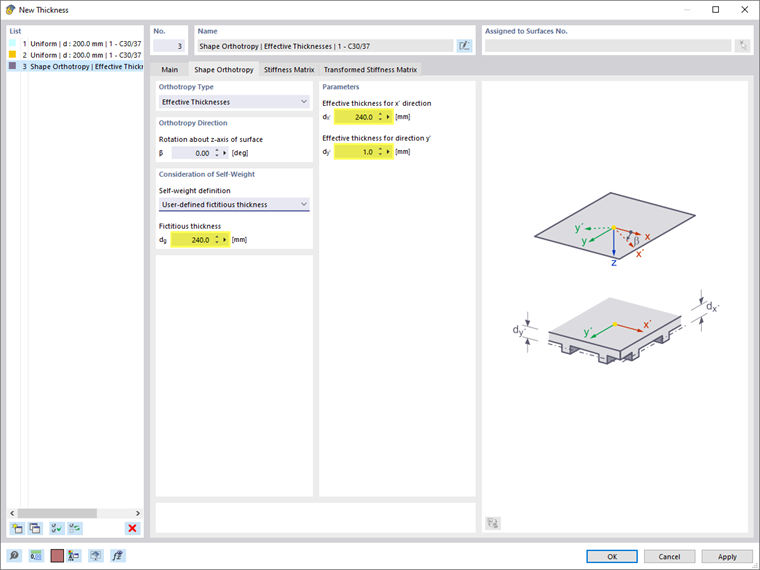

定义主荷载方向和次荷载方向的有效厚度

• 对于考虑自重，用户可以使用用户定义的与整个面的厚度相对应的虚拟厚度。
• 点击确定保存厚度。
• 再次点击'编辑面'对话框中的确定，可以指定板的厚度。

恒定厚度的正交各向异性材料模型

• 双击面打开对话框，然后对板进行编辑。
• 在对话框的厚度或材料部分中， , 创建新材料。
• 在'新建材料'对话框中，可以照常从材料库中选择材料。 但是，您将材料模型更改为正交各向异性。 | 线弹性(面) (1). 并激活用户自定义材料选项 (2)。

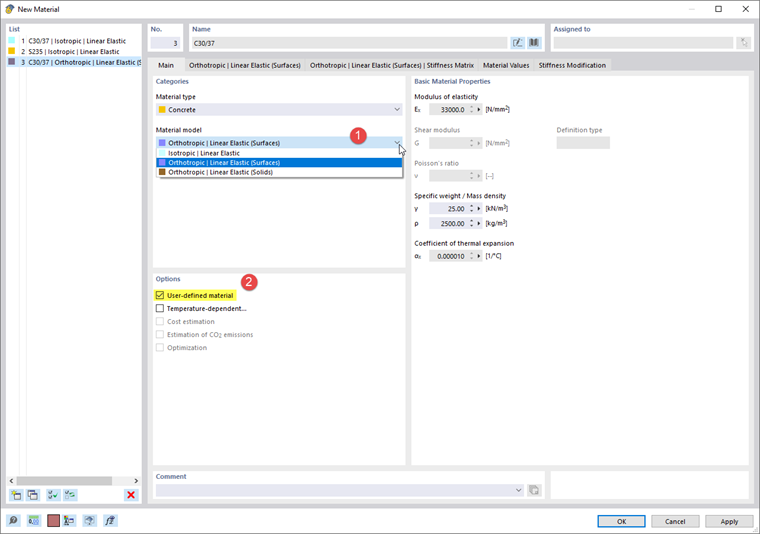

选择正交各向异性材料模型

• 切换到'正交各向异性 | 选项卡线弹性(面)'。
• 对于单向导荷虚面，可以减小其次要荷载方向的弹性模量。 用户可以指定在次支座方向上的剪切模量非常小的值。 此外，将泊松比设置为零。

调整弹性模量、剪切模量和泊松比

• 点击确定保存材料。
• 再次点击'编辑面'对话框中的确定，可以分配板的材料。

信息

请注意，正交各向异性的确切定义取决于项目的特定几何形状和荷载条件。
