Transferencia de carga uniaxial

Para especificar una transferencia de carga uniaxial para una placa, puede asignar propiedades ortótropas a la superficie. De esta forma, es posible controlar las rigideces para direcciones específicas para que las cargas se transfieran predominantemente en una dirección. Tiene dos opciones.

Espesor ortótropo para material isótropo

• Haga doble clic en la superficie para abrir el cuadro de diálogo para editar la losa.
• En la sección de diálogo Espesor con material , haga clic en el botón a la derecha , para crear un nuevo espesor.
• En el cuadro de diálogo 'Nuevo espesor', seleccione el tipo de espesor Ortotropía de forma.

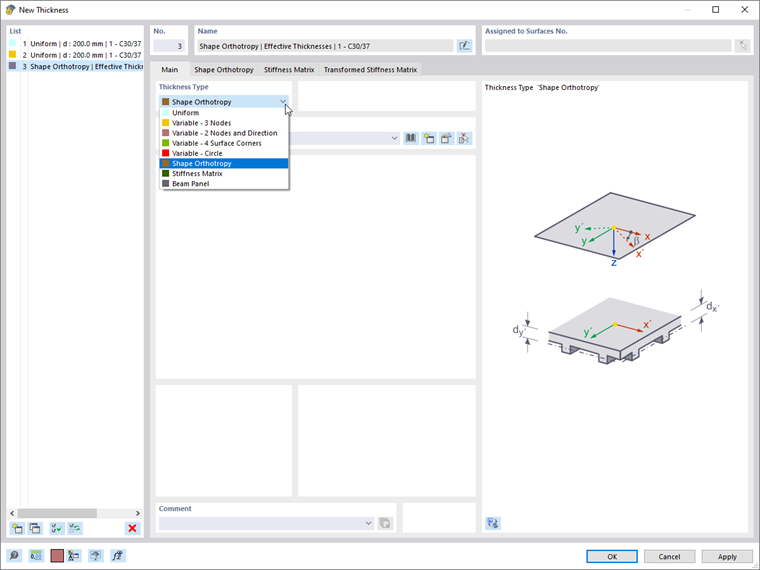

Selección del tipo de espesor "Ortotropía de forma"

• Cambie a la pestaña 'Ortotropía de la forma'. Se preestablece el tipo de ortotropía Espesores eficaces.
• Para la transferencia de carga uniaxial, introduzca los espesores eficaces como propiedades ortótropas de tal manera que la rigidez en la dirección del apoyo principal deseada sea muy alta y muy baja en la otra dirección.

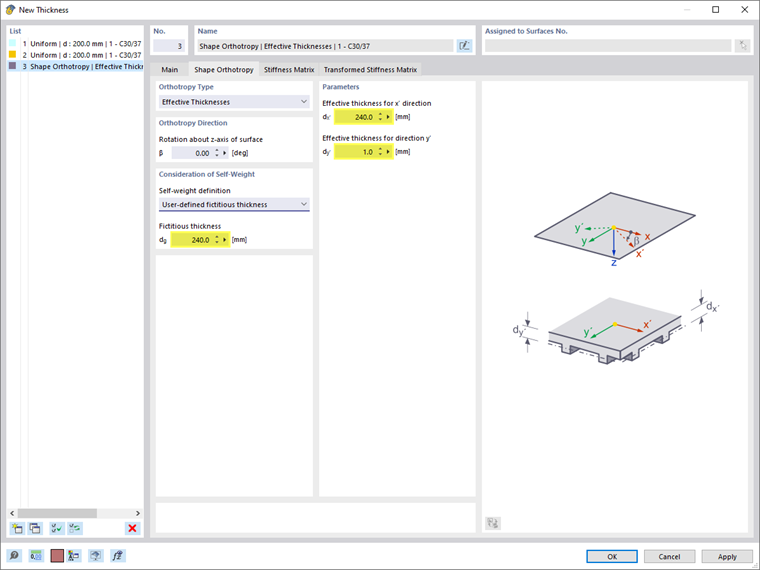

Definición del espesor eficaz para las direcciones de carga principal y secundaria

• Para considerar el peso propio, puede aplicar un espesor ficticio definido por el usuario que se corresponda con el espesor total de la superficie.
• Haga clic en Aceptar para guardar el espesor.
• Al hacer clic en Aceptar de nuevo en el cuadro de diálogo 'Editar superficie', asigna el espesor de la placa.

Modelo de material ortótropo para espesor constante

• Haga doble clic en la superficie para abrir el cuadro de diálogo para editar la losa.
• En la sección de diálogo Material de espesor , haga clic en el botón a la derecha , para crear un nuevo material.
• En el cuadro de diálogo 'Nuevo material', seleccione el material de la biblioteca como de costumbre. Sin embargo, cambia el Modelo de material a Ortótropo | Elástico lineal (superficies) (1). Además, active la opción Material definido por el usuario (2).

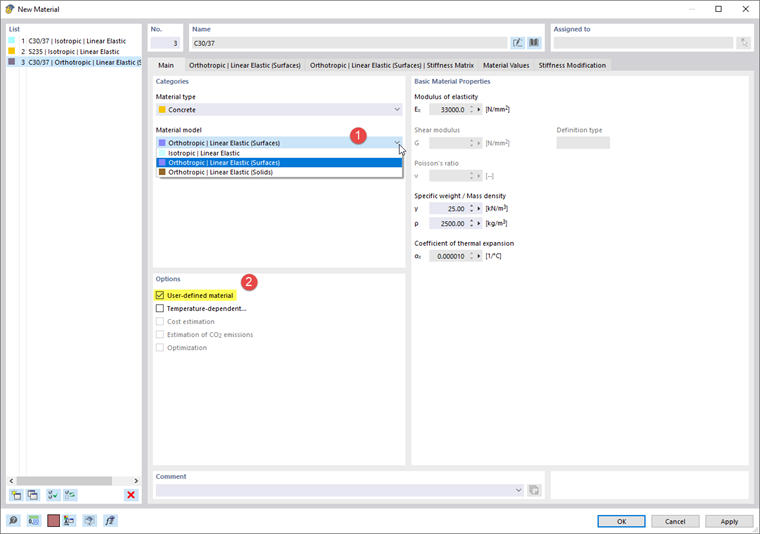

Seleccionar modelo de material ortótropo

• Cambiar al 'ortótropo | pestaña Elástico lineal (superficies)'.
• Para una transferencia de carga uniaxial, cambie el módulo de elasticidad de la dirección de carga secundaria a un valor muy pequeño. También puede especificar valores muy pequeños para los módulos de cortante en la dirección del apoyo secundario. Además, establezca los coeficientes de Poisson' en cero.

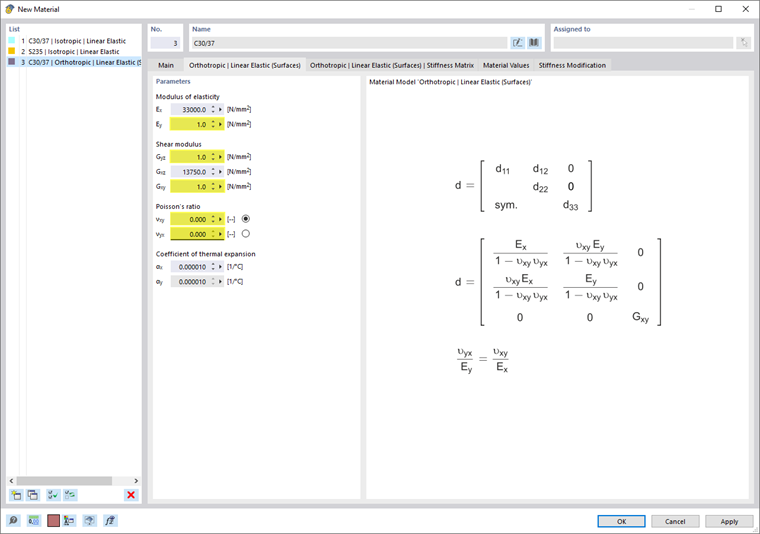

Ajustar el módulo de elasticidad, el módulo de cortante y el coeficiente de Poisson

• Haga clic en Aceptar para guardar el material.
• Al hacer clic en Aceptar de nuevo en el cuadro de diálogo 'Editar superficie', puede asignar el material de la placa.
