Transferência de carga uniaxial

Para especificar uma transferência de carga uniaxial para a placa, pode atribuir propriedades ortotrópicas à superfície. Desta forma, é possível controlar a rigidez para direções específicas de modo que as cargas são predominantemente transferidas numa direção. Existem duas opções.

Espessura ortotrópica para material isotrópico

• Faça duplo clique sobre a superfície para abrir a caixa de diálogo para editar a laje.
• Na secção de diálogo Espessura com material , clique no botão à direita , para criar uma nova espessura.
• Na caixa de diálogo 'Nova espessura', seleccione o tipo de espessura Forma ortotrópica.

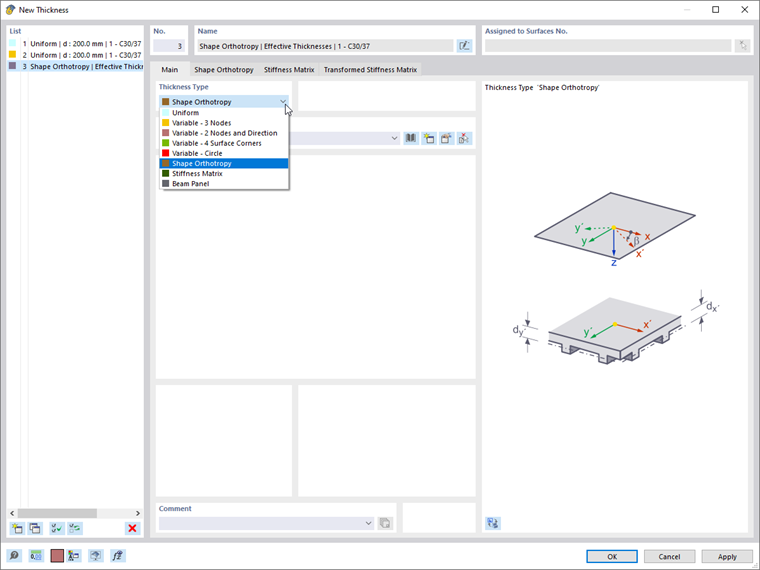

Selecionar o tipo de espessura "Ortotropia de forma"

• Mude para o separador 'Ortotropia de forma'. O tipo de ortotropia Espessura efetiva está pré-definido.
• Para a transferência de carga uniaxial, introduza as espessuras efetivas como propriedades ortotrópicas de tal forma que a rigidez na direção principal pretendida do apoio seja muito alta e muito baixa na outra direção.

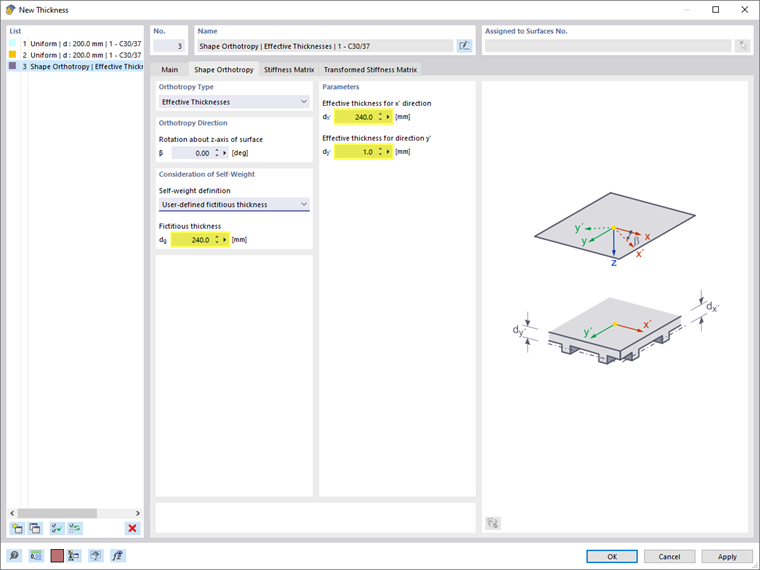

Definição da espessura efetiva para as direções de carga principal e secundária

• Para considerar o peso próprio, pode aplicar uma espessura fictícia definida pelo utilizador que corresponde à espessura total da superfície.
• Clique em OK para guardar a espessura.
• Ao clicar novamente em OK na caixa de diálogo 'Editar superfície', atribui a espessura da placa.

Modelo de material ortotrópico para espessura constante

• Faça duplo clique sobre a superfície para abrir a caixa de diálogo para editar a laje.
• Na secção de diálogo Material da espessura , clique no botão à direita , para criar um novo material.
• Na caixa de diálogo 'Novo material', selecione o material da biblioteca como habitualmente. Contudo, altera o modelo do Material para Ortotrópico | Linear elástico (superfícies) (1). Além disso, ative a opção Material definido pelo utilizador (2).

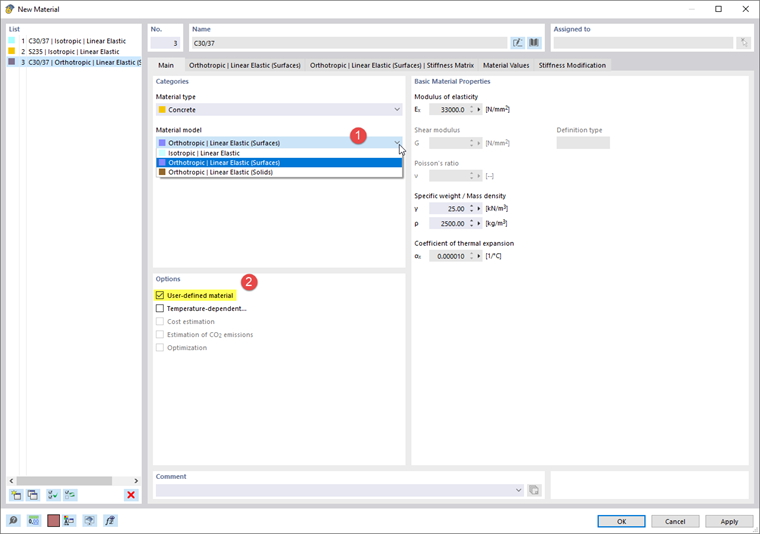

Selecionar modelo de material ortotrópico

• Mudar para 'Ortotrópico | separador Linear elástico (superfícies)'.
• Para uma transferência de carga uniaxial, altere o módulo de elasticidade da direção da carga secundária para um valor muito pequeno. Também é possível especificar valores muito pequenos para o módulo de corte na direção do apoio secundário. Além do mais, defina os coeficientes de Poisson's como zero.

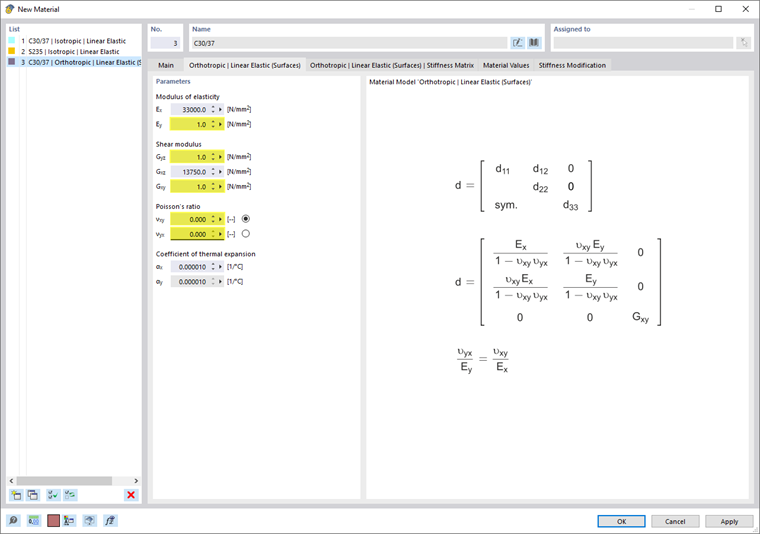

Ajustar o módulo de elasticidade, o módulo de corte e o coeficiente de Poisson

• Clique em OK para guardar o material.
• Ao clicar novamente em OK na caixa de diálogo 'Editar superfície', pode atribuir o material da placa.
