Jednoosiowe przenoszenie obciążenia

W celu zdefiniowania jednoosiowego przenoszenia obciążenia dla płyty, można przypisać do powierzchni właściwości ortotropowe. W ten sposób można kontrolować sztywności dla określonych kierunków, tak aby obciążenia były przenoszone głównie w jednym kierunku. Masz dwie możliwości.

Grubość ortotropowa dla materiału izotropowego

• Dwukrotne kliknięcie powierzchni wywołuje okno dialogowe do edycji płyty.
• W sekcji Grubość z materiałem należy kliknąć przycisk po prawej stronie , , aby utworzyć nową grubość.
• W oknie dialogowym 'Nowa grubość' należy wybrać typ grubości Ortotropia kształtu.

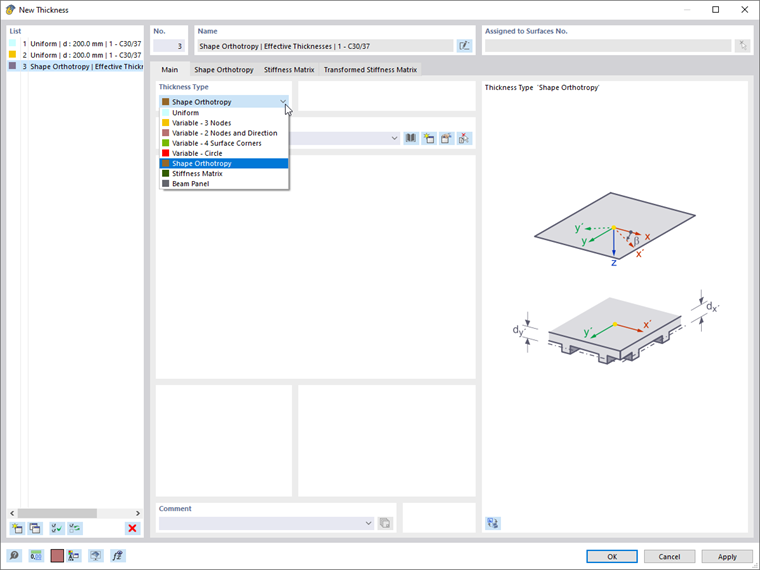

Wybór typu grubości "Ortotropia kształtu"

• Przejdź do zakładki 'Ortotropia kształtu'. Domyślnie ustawiony jest typ ortotropii Grubości efektywne.
• W przypadku jednoosiowego przenoszenia obciążenia należy wprowadzić grubości efektywne jako właściwości ortotropowe w taki sposób, aby sztywność w żądanym kierunku podpory głównej była bardzo duża i bardzo mała w drugim kierunku.

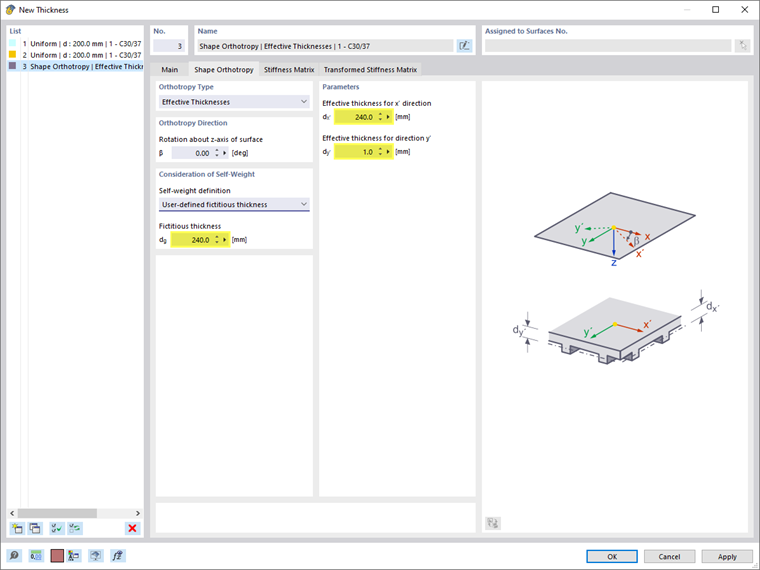

Definiowanie grubości efektywnej dla głównych i drugorzędnych kierunków obciążenia

• W celu uwzględnienia ciężaru własnego można zastosować zdefiniowaną przez użytkownika fikcyjną grubość, odpowiadającą całej grubości powierzchni.
• Kliknij OK, aby zapisać grubość.
• Ponowne kliknięcie OK w oknie dialogowym 'Edytować powierzchnię' powoduje przypisanie grubości płyty.

Ortotropowy model materiałowy dla stałej grubości

• Dwukrotne kliknięcie powierzchni wywołuje okno dialogowe do edycji płyty.
• W sekcji okna dialogowego Materiał grubości należy kliknąć przycisk po prawej stronie , aby utworzyć nowy materiał.
• W oknie dialogowym 'Nowy materiał' należy w zwykły sposób wybrać materiał z biblioteki. Zmieniasz jednak Model materiałowy na Ortotropowy | Liniowo sprężysty (powierzchnie) (1). Należy również aktywować opcję Materiał zdefiniowany przez użytkownika (2).

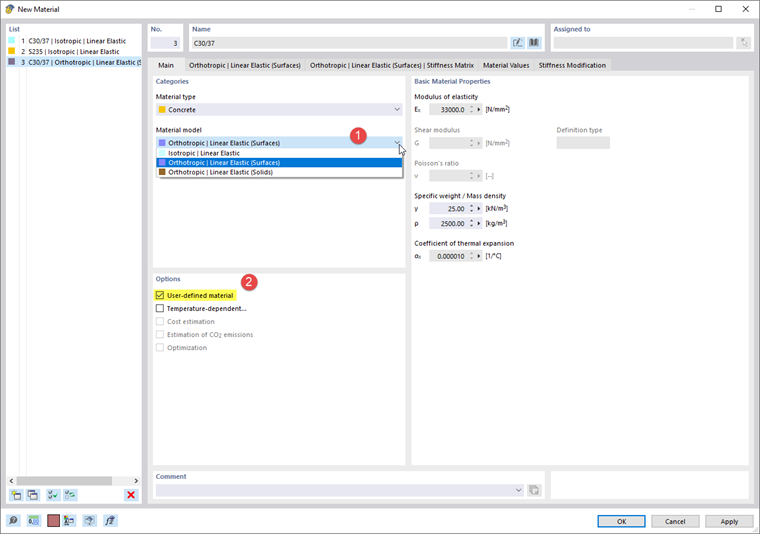

Wybierz ortotropowy model materiałowy

• Przełącz na 'Ortotropowy | zakładka Liniowo sprężysty (powierzchnie)'.
• W przypadku jednoosiowego przenoszenia obciążenia zmień moduł sprężystości drugorzędnego kierunku obciążenia na bardzo małą wartość. Można również określić bardzo małe wartości modułów ścinania w kierunku podpory drugorzędnej. Ponadto, należy ustawić współczynniki Poissona's na zero.

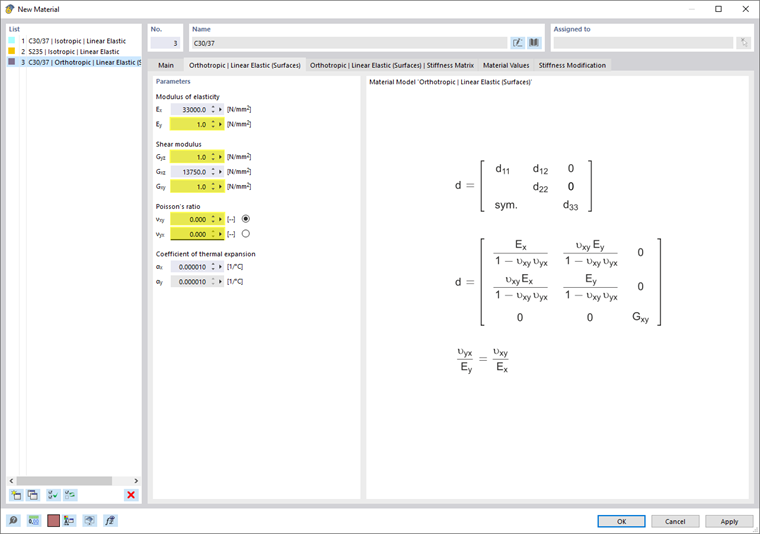

Dostosuj moduł sprężystości, moduł ścinania i współczynnik Poissona

• Kliknij OK, aby zapisać materiał.
• Po ponownym kliknięciu OK w oknie dialogowym 'Edytuj powierzchnię', można przypisać materiał płyty.
