В проектировании конструкций внутренние силы, такие как изгибающие моменты и поперечные силы, имеют особое значение. Эти силы, как правило, определяются в расчетных случаях, сочетаниях нагрузок и результатирующих комбинациях. Однако, помимо этого, дополнительные модули расчета требуют информации о типе расчета, который должен проводиться с использованием этих внутренних сил, например, должна ли проверка соответствовать предельному состоянию несущей способности (PSN) или предельному состоянию пригодности к эксплуатации (PSPE).

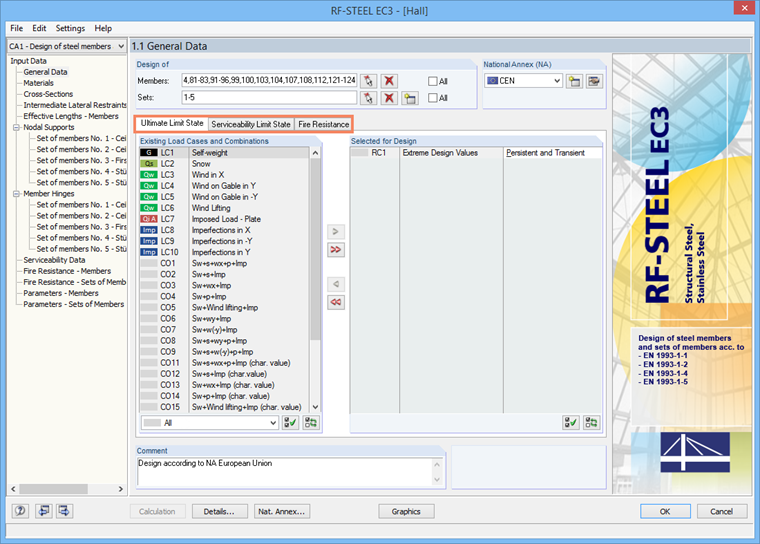

В RFEM 5 пользователям приходилось вручную назначать соответствующие расчетные ситуации для каждой расчетной ситуации (например, PSN, PSPE, расчет на огнестойкость), как показано на Изображении 1. В RFEM 6 целью является упрощение и автоматизация этого процесса. Расчетные случаи обычно комбинируются в соответствии с правилами сочетаний, установленными соответствующими стандартами, в зависимости от расчетной ситуации (например, PSN, PSPE). Это гарантирует, что внутренние силы автоматически связываются с тем, будут ли они использованы для проверок сечений и устойчивости или для проверок деформаций на более поздних этапах процесса.

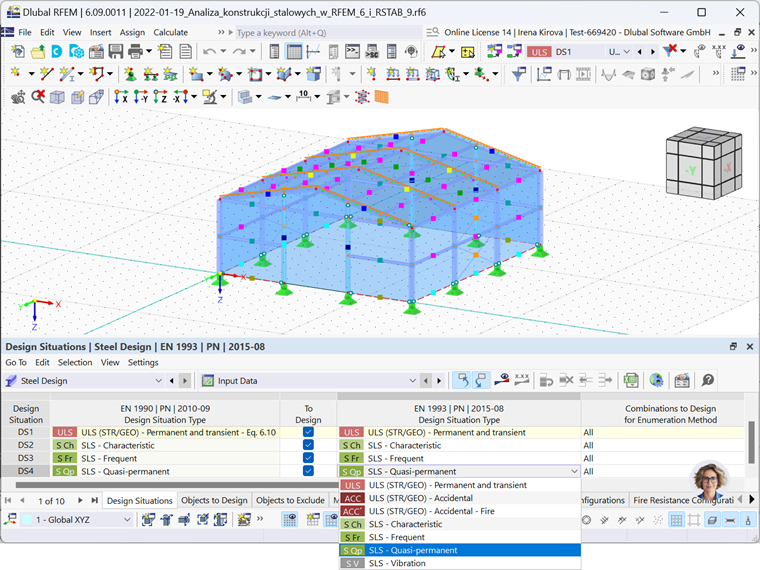

Таким образом, при активации дополнительного модуля расчета в RFEM 6 внутренние силы автоматически назначаются к соответствующим проверкам (Изображение 2), исключая необходимость ручного назначения, которое требовалось в RFEM 5. Несмотря на эту автоматизацию, вы все еще можете указать, должны ли внутренние силы для конкретной расчетной ситуации использоваться для проверок PSN или PSPE. Это контролируется через четвертый столбец в таблице.

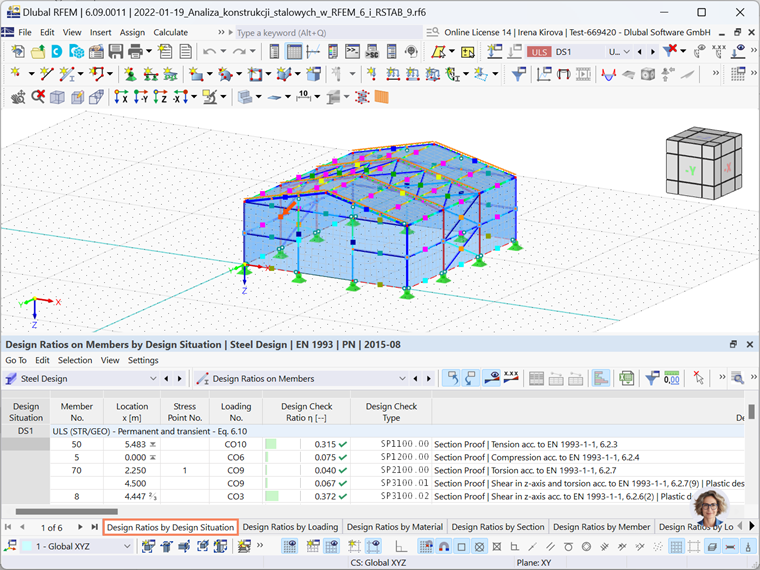

Еще одним преимуществом этой системы является вывод результатов на основе расчетной ситуации. Эта функция группирует все проверки для расчетных случаев, относящихся к одной и той же расчетной ситуации (Изображение 3).
Обратите внимание, что расчетные случаи не назначаются к расчетным ситуациям, потому что в большинстве случаев они не предоставляют расчетные внутренние силы. Вместо этого расчетные случаи служат основой для сочетаний и обычно рассматриваются до начала расчетного процесса. Поэтому они не подходят для frameworks расчетных ситуаций и исключаются из проверок.
