En el diseño estructural, las fuerzas internas, como los momentos flectores y las fuerzas cortantes, son esenciales. Estas fuerzas se encuentran típicamente en casos de carga, combinaciones de carga y combinaciones de resultados. Sin embargo, además de estas, los complementos de diseño requieren información sobre el tipo de verificación que se llevará a cabo con estas fuerzas internas, como si la comprobación debe centrarse en el Estado Límite Último (ELU) o el Estado Límite de Servicio (ELS).

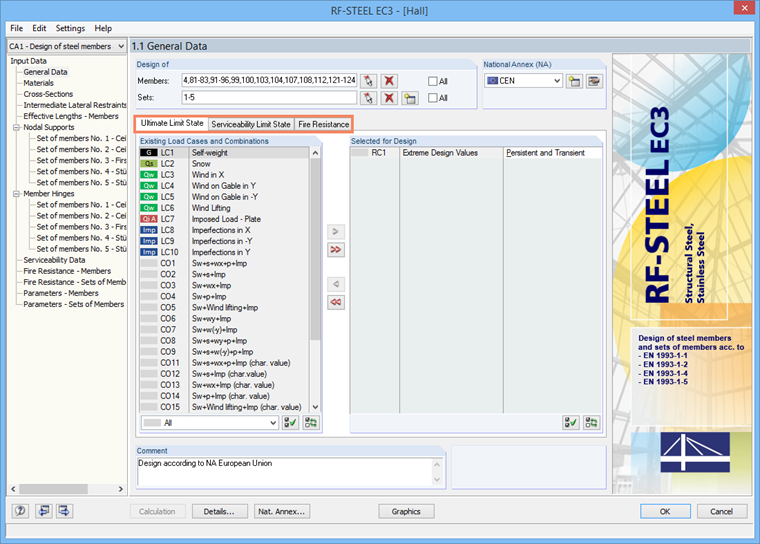

En RFEM 5, los usuarios debían asignar manualmente situaciones de carga relevantes para cada situación de diseño (por ejemplo, ELU, ELS, diseño ante incendio), como se muestra en la Imagen 1. Con RFEM 6, el objetivo es simplificar y automatizar este proceso. Los casos de carga se combinan generalmente siguiendo las reglas de combinación establecidas por las normas relevantes, dependiendo de la situación de diseño (por ejemplo, ELU, ELS). Esto asegura que las fuerzas internas se vinculen automáticamente con si se utilizarán para verificaciones de secciones transversales y estabilidad o para verificaciones de deformación más adelante en el proceso.

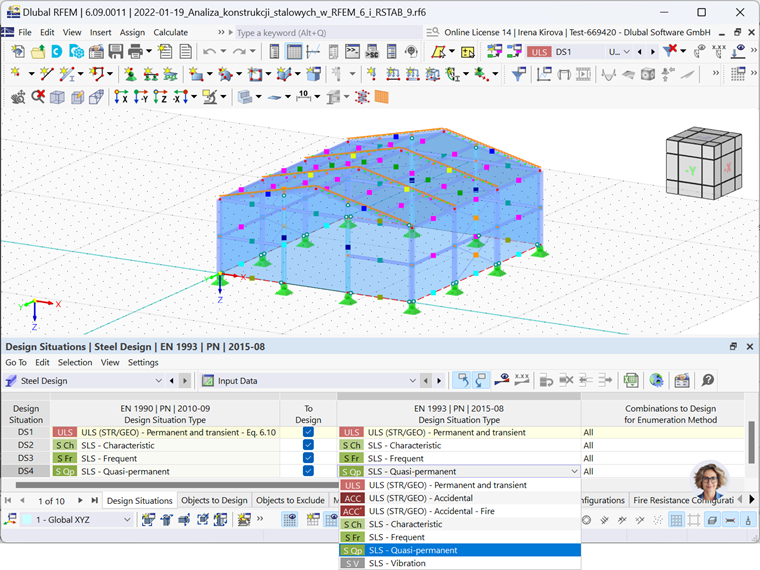

Por lo tanto, al activar un complemento de diseño en RFEM 6, las fuerzas internas se asignan automáticamente a las verificaciones de diseño respectivas (Imagen 2), eliminando la necesidad de las asignaciones manuales requeridas en RFEM 5. A pesar de esta automatización, aún puede especificar si las fuerzas internas para una situación de diseño particular deben usarse para verificaciones de ELU o ELS. Esto se controla a través de la cuarta columna en la tabla.

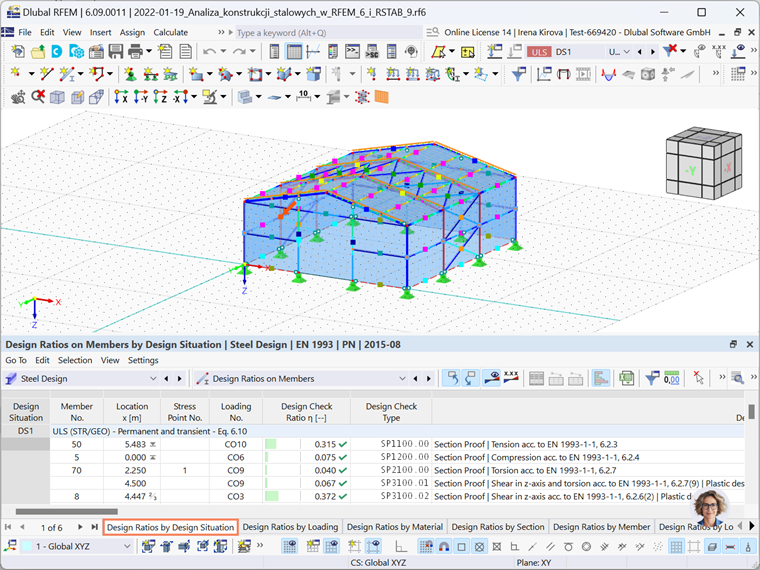

Otro beneficio de este sistema es la salida de resultados basada en la situación de diseño. Esta función agrupa todas las verificaciones para los casos de carga que pertenecen a la misma situación de diseño (Imagen 3).
Tenga en cuenta que los casos de carga no se asignan a situaciones de diseño porque, en la mayoría de los casos, no proporcionan fuerzas internas de diseño. En cambio, los casos de carga sirven como base para las combinaciones y generalmente se consideran antes de que comience el proceso de diseño. Por lo tanto, no encajan dentro del marco de situaciones de diseño y se excluyen de las verificaciones de diseño.
