En calcul de structures, les efforts internes tels que les moments fléchissants et les efforts tranchants sont essentiels. Ces forces sont généralement présentes dans les cas de charge, les combinaisons de charges et les combinaisons de résultats. Cependant, en plus de cela, les modules complémentaires nécessitent des informations sur le type de calcul à réaliser avec ces efforts internes. Par exemple : la vérification doit-elle être concentrée sur l’état limite ultime (ELU) ou l’état limite de service (ELS).

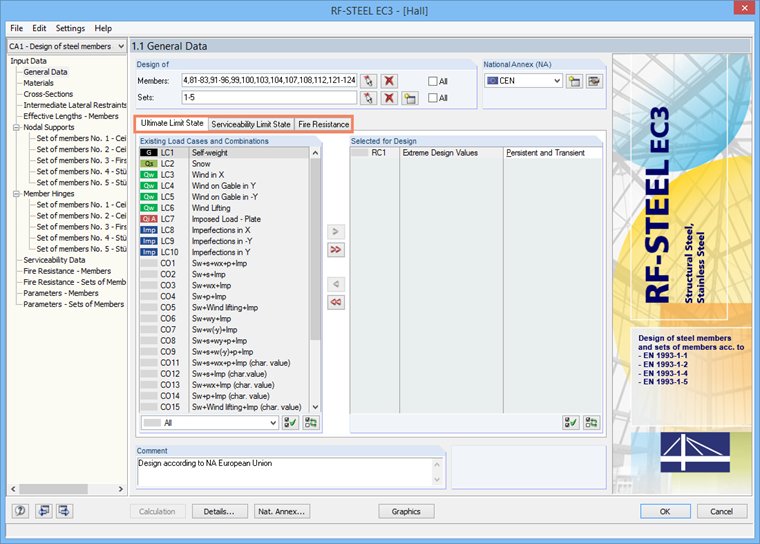

Dans RFEM 5, les utilisateurs devaient assigner manuellement les situations de charge adéquates pour chaque situation de projet (par exemple, ELU, ELS, résistance au feu), comme le montré dans la figure 1. Avec RFEM 6, l’objectif est de simplifier et d’automatiser ce processus. Les cas de charge sont généralement combinés selon les règles de combinaison définies par les normes pertinentes, en fonction de la situation de projet (par exemple, ELU, ELS). Cela permet d’assurer que les efforts internes sont automatiquement liés à leur utilisation pour les vérifications de section et de stabilité ou pour les vérifications de déformation ultérieures.

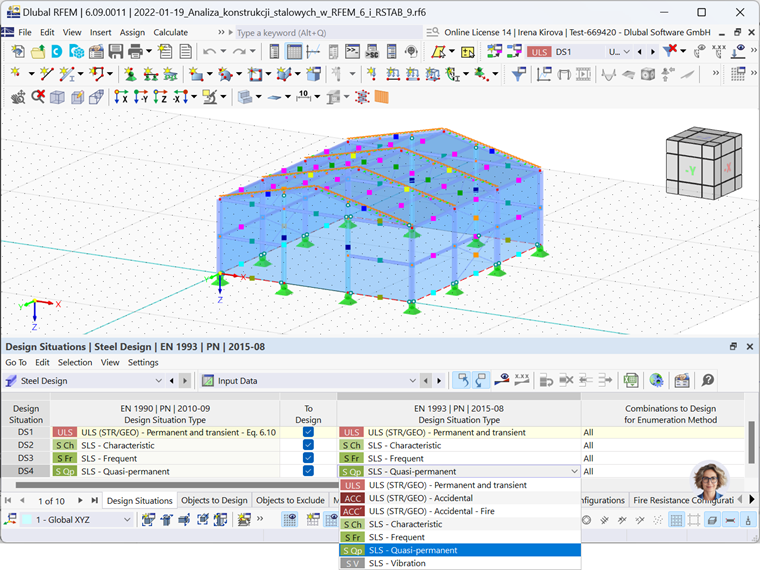

Ainsi, lors de l’activation d’un module complémentaire dans RFEM 6, les efforts internes sont automatiquement assignés aux vérifications respectives (figure 2), ce qui permet de ne plus avoir à assigner manuellement, comme dans RFEM 5. Malgré cette automatisation, vous pouvez toujours spécifier si les efforts internes pour une situation de projet particulière doivent être utilisés pour des vérifications à l’ELU ou à l’ELS. La quatrième colonne du tableau permet de contrôler cela.

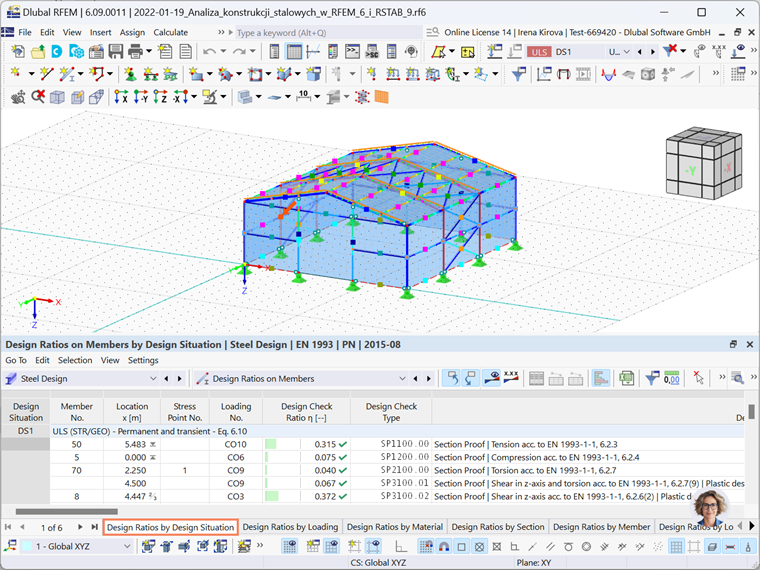

Un autre avantage de ce système est la sortie de résultats basée sur la situation de projet. Cette fonctionnalité regroupe toutes les vérifications pour les cas de charge appartenant à la même situation de projet (figure 3).
Veuillez noter que les cas de charge ne sont pas assignés aux situations de projet car, dans la plupart des cas, ils ne fournissent pas d’efforts internes de calcul. Au lieu de cela, les cas de charge servent de base pour les combinaisons et sont généralement pris en compte avant le début du processus de conception. Par conséquent, ils ne s’inscrivent pas dans le cadre des situations de projet et sont exclus des vérifications.
