Při konstrukčním návrhu jsou nezbytné vnitřní síly, jako jsou ohybové momenty a smykové síly. Tyto síly se obvykle vyskytují v zatěžovacích případech, kombinacích zatížení a kombinacích výsledků. Kromě toho však doplňky pro návrh vyžadují informace o typu návrhu, který má být s těmito vnitřními silami proveden, například zda se má kontrola návrhu zaměřit na mezní stav únosnosti (ULS) nebo mezní stav použitelnosti (SLS).

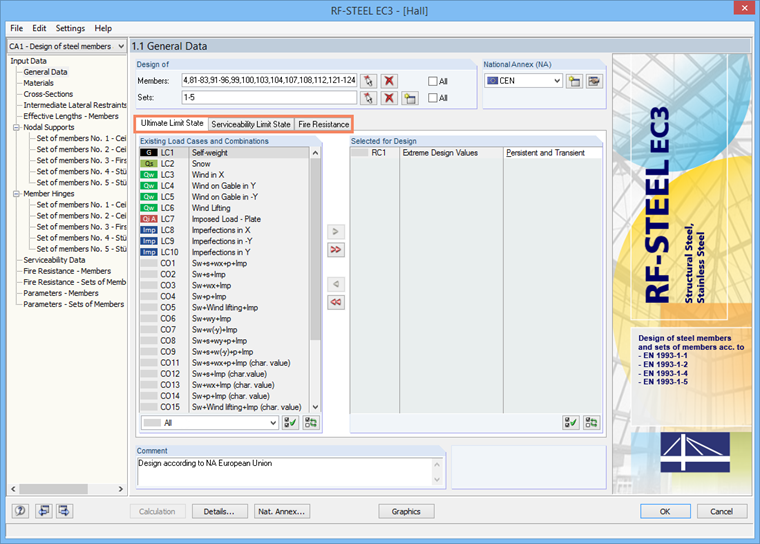

V programu RFEM 5 museli uživatelé ručně přiřadit příslušné zatěžovací situace pro každou návrhovou situaci (například ULS, SLS, požární návrh), jak je znázorněno na obrázku 1. V programu RFEM 6 je cílem tento proces zjednodušit a automatizovat. Zatěžovací stavy se obvykle kombinují podle pravidel kombinace stanovených příslušnými normami v závislosti na konstrukční situaci (například ULS, SLS). Tím je zajištěno, že vnitřní síly jsou automaticky propojeny s tím, zda budou použity pro kontrolu průřezu a stability nebo pro kontrolu deformací v pozdější fázi procesu.

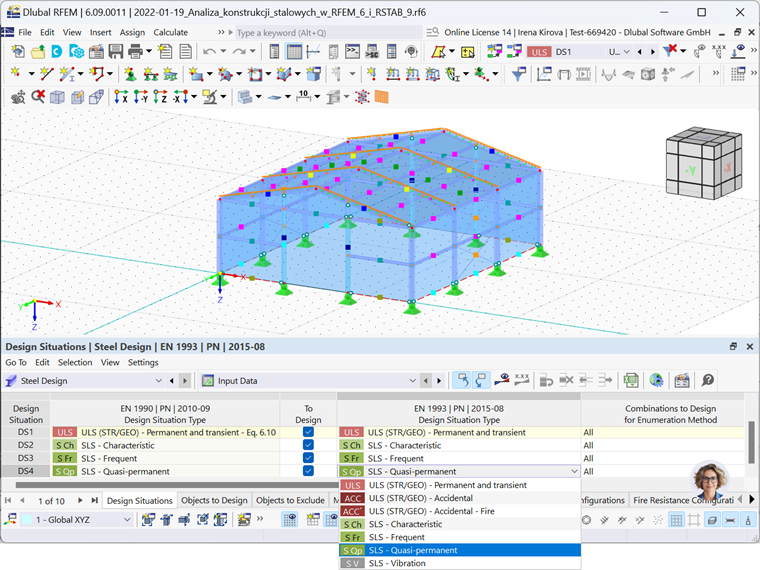

Při aktivaci návrhového addonu RFEM 6 jsou tedy vnitřní síly automaticky přiřazeny k příslušným návrhovým kontrolám (obrázek 2), což eliminuje nutnost ručního přiřazování vyžadovaného v RFEM 5. I přes tuto automatizaci můžete stále určit, zda mají být vnitřní síly pro konkrétní návrhovou situaci použity pro kontroly ULS nebo SLS. To se řídí čtvrtým sloupcem tabulky.

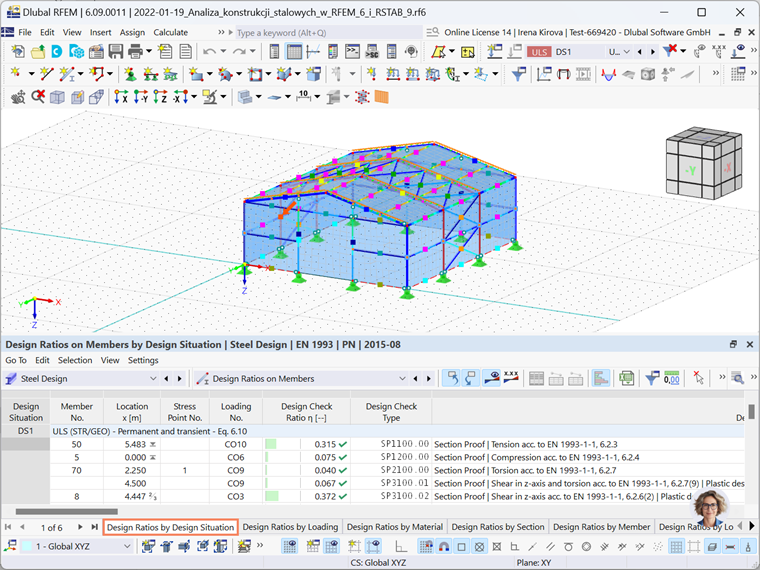

Další výhodou tohoto systému je výstup výsledků na základě návrhové situace. Tato funkce seskupuje všechny kontroly pro případy zatížení, které patří do stejné návrhové situace (obrázek 3).
Upozorňujeme, že zatěžovací stavy nejsou přiřazeny k návrhovým situacím, protože ve většině případů neposkytují vnitřní síly návrhu. Zatěžovací případy slouží jako základ pro kombinace a obecně se zohledňují před zahájením procesu návrhu. Proto nespadají do rámce návrhových situací a jsou z posudků vyloučeny.
