Для деревянной сдвиговой стены требуются узловые и линейные типы опор для представления как сдвиговых соединителей, так и анкерных связей.

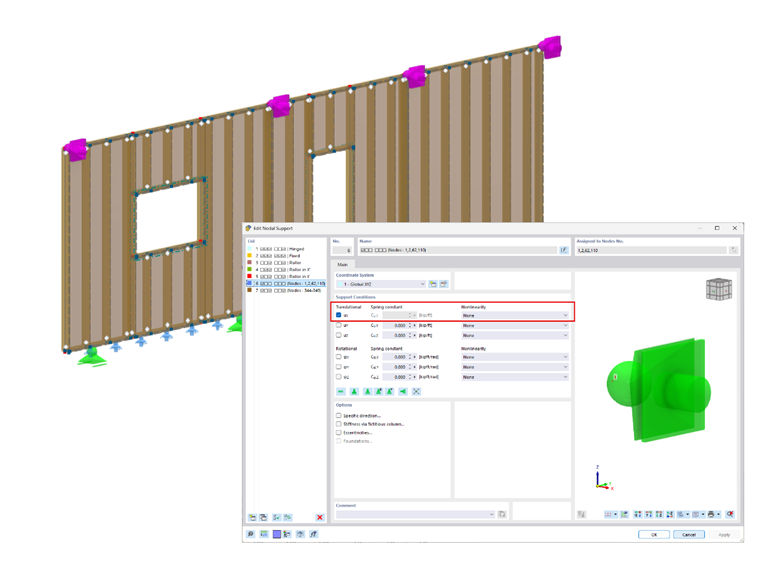

Первая опора - это узловая опора, применяемая только в направлении из плоскости стены в верхней части стены. При моделировании полной 3D модели эти опоры не понадобятся, если такие элементы, как пол, соединяются с верхом стены.

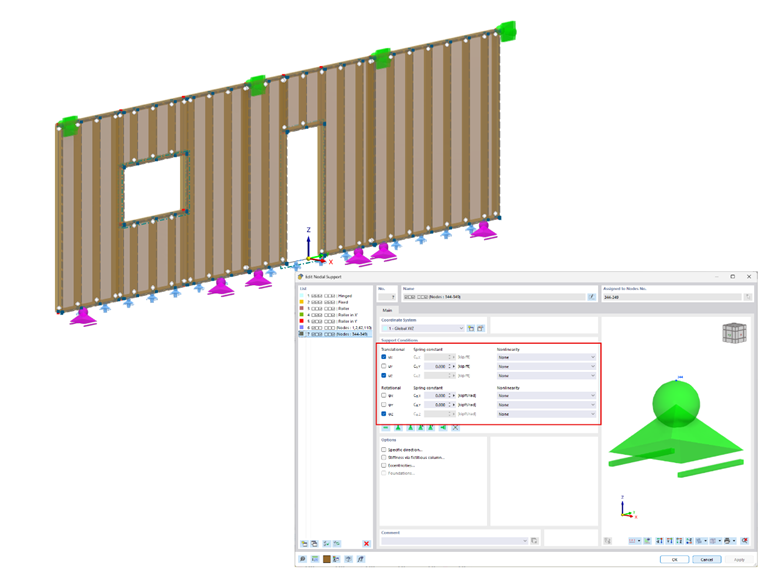

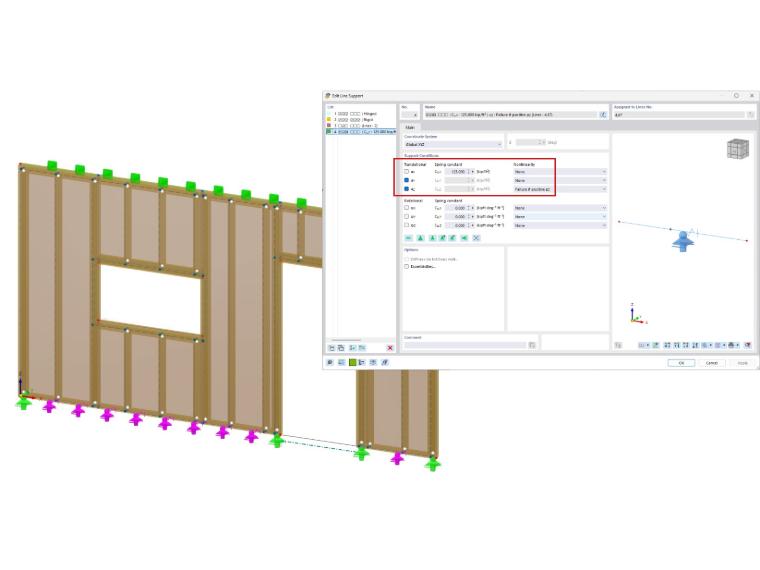

В основании стены анкерные связи моделируются как роликовые узловые опоры. Перемещение освобождено вдоль длины стены, чтобы свободно позволить движение в этом направлении.

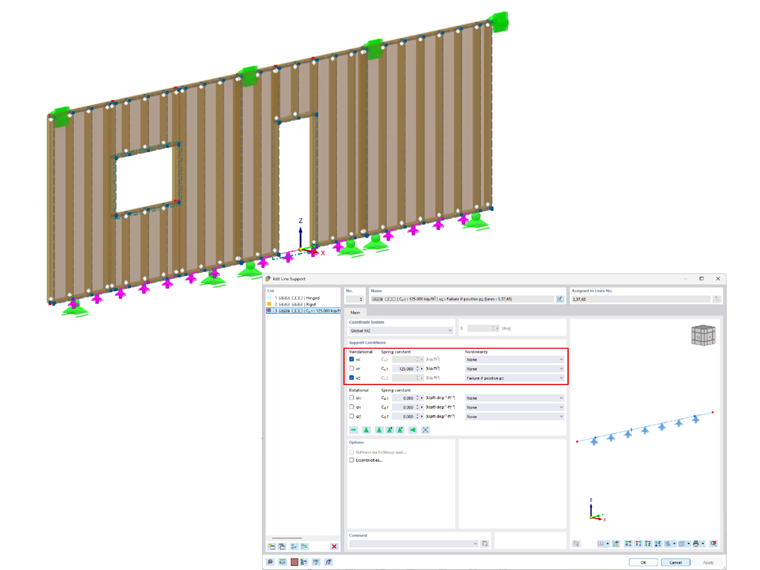

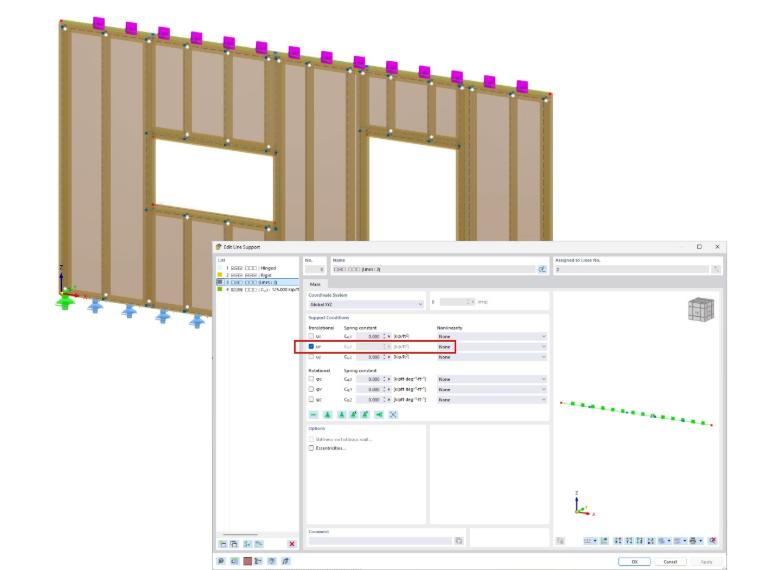

Наконец, зафиксированные линейные опоры используются в основании стены вдоль длины для представления сдвиговых соединителей. Перемещение вдоль длины стены не определяется как жесткая опора, а скорее как пружинная постоянная для представления жесткости сдвигового соединителя.

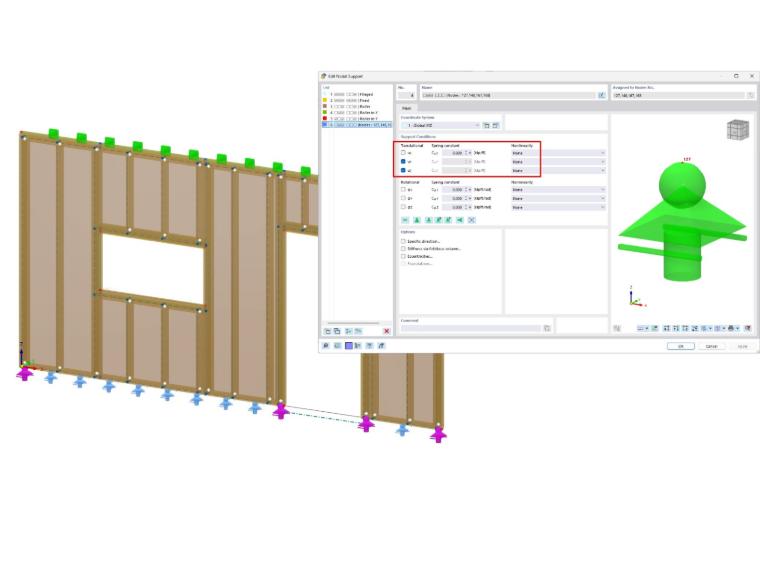

Перемещение в вертикальном направлении фиксировано, но с применением нелинейности так, чтобы поддержка терпела неудачу при подъеме. В приложенной примерной модели это установлено на "Отказ при положительном pZ".

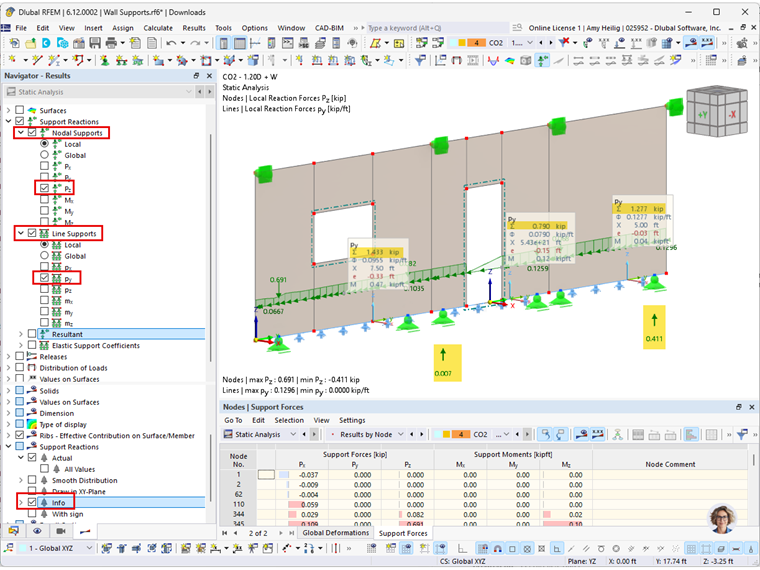

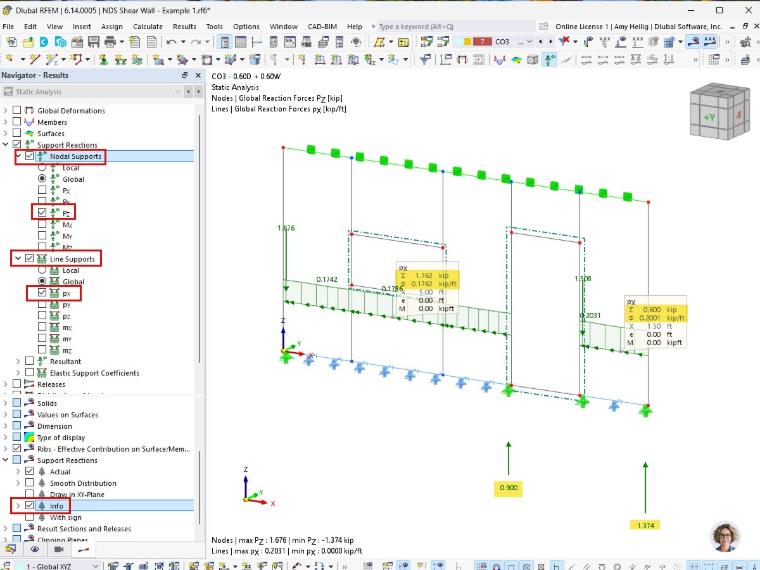

После выполнения расчета статического анализа, реакции опор могут быть отображены графически или как результаты в таблице. При графическом отображении можно просматривать либо локальные, либо глобальные результаты. Локальные результаты основаны либо на локальных осях линейной, либо узловой опоры, а не на осях элемента стены. Вы можете щелкнуть правой кнопкой мыши на опоре графически, чтобы отобразить локальные оси.
Анкерные связи проектируются на подъемные/растягивающиеся силы, как показано на местах узловых опор. Сдвиговые соединители могут быть спроектированы на основе суммы усилий в сдвиговом направлении вдоль длины стены.
