Para una pared de corte de madera, se necesitan tipos de apoyos nodales y lineales para representar tanto los conectores de corte como los hold-downs.

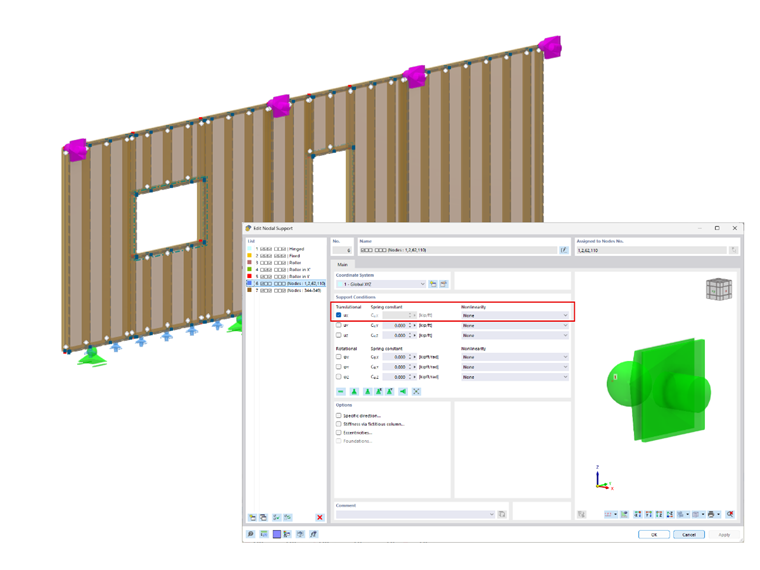

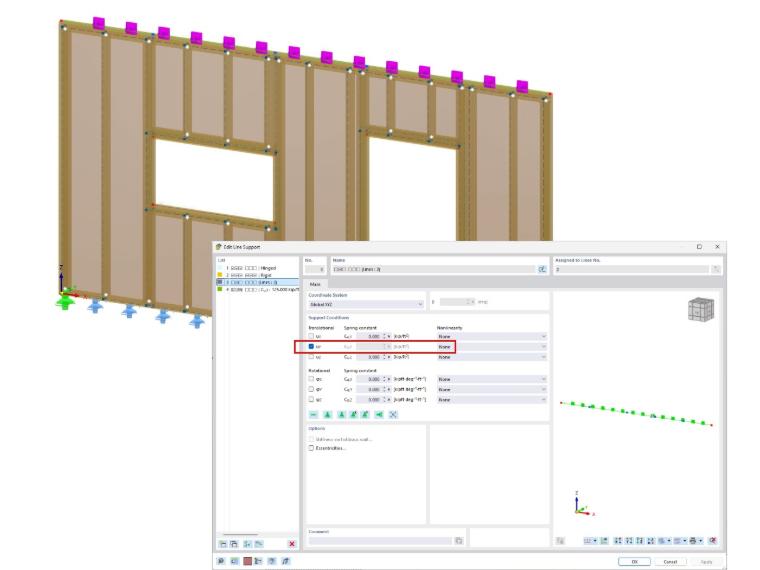

El primer apoyo es un apoyo nodal aplicado solo en la dirección de traslación fuera del plano en la parte superior de la pared. Al modelar un modelo 3D completo, estos apoyos no serán necesarios si elementos como un piso se enmarcan en la ubicación en la parte superior de la pared.

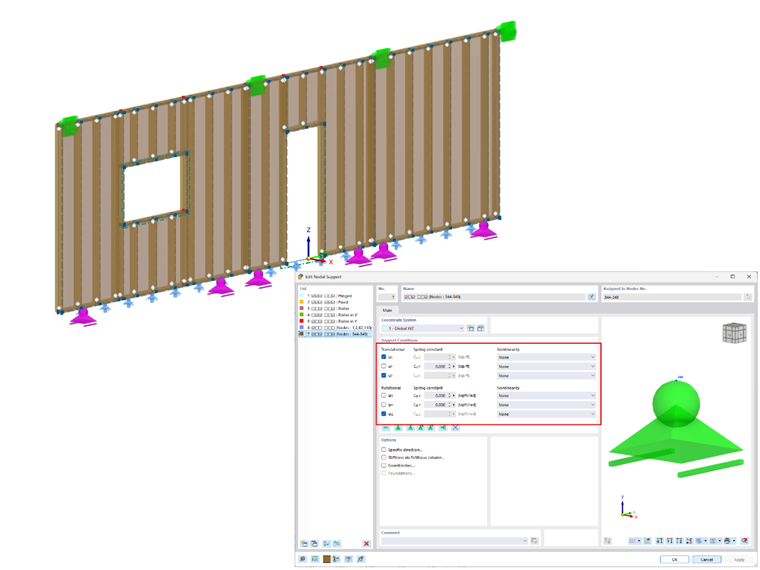

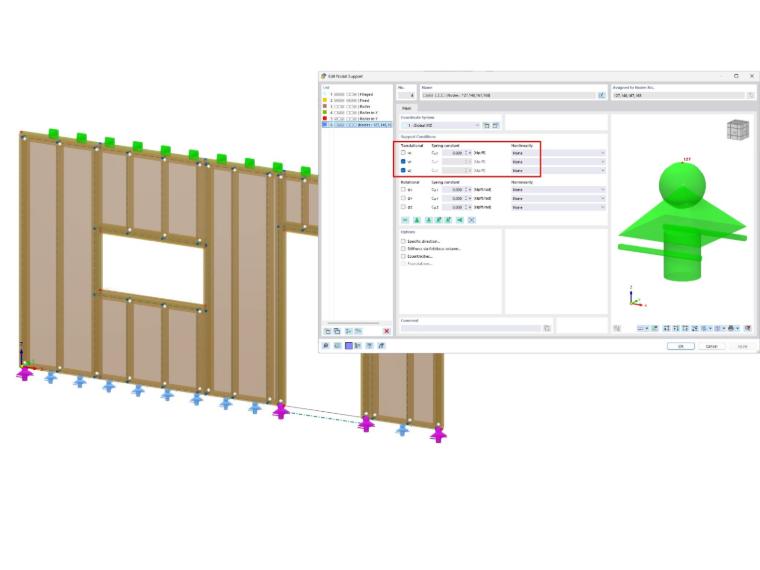

En la base de la pared, los hold-downs se modelan como apoyos nodales rodantes. La traslación se libera a lo largo de la longitud de la pared para permitir libremente el movimiento en esta dirección.

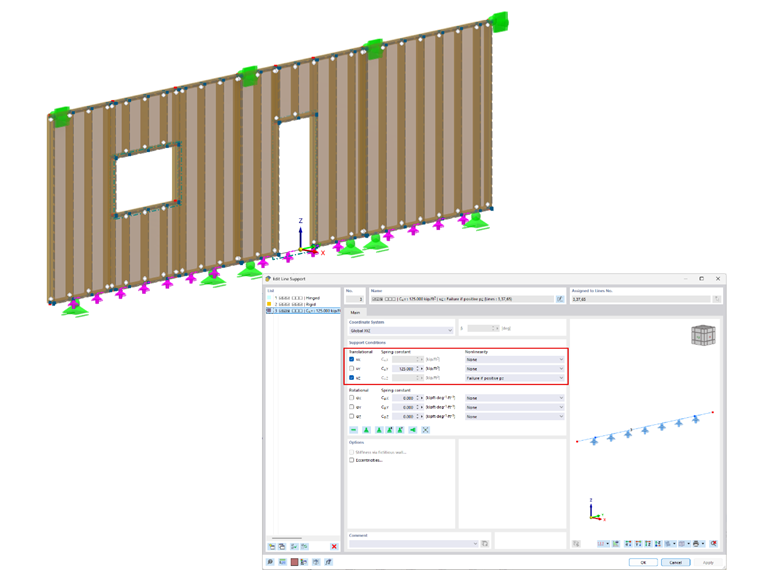

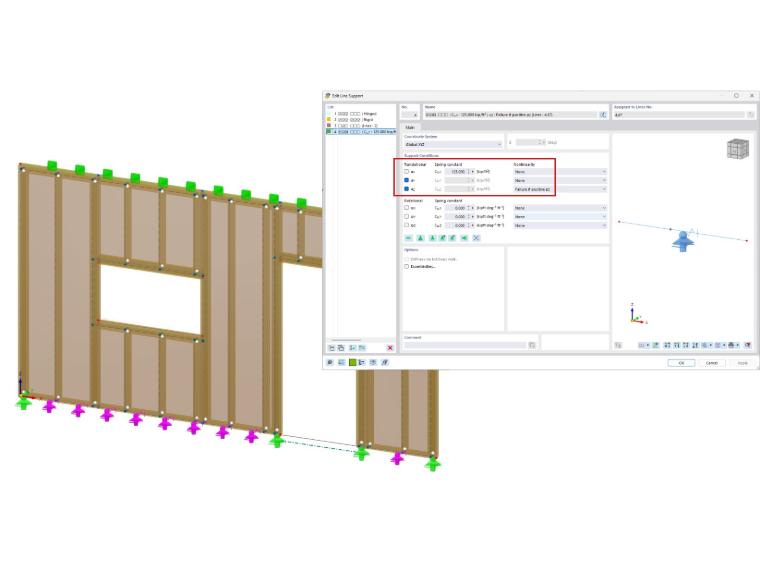

Por último, se utilizan apoyos lineales articulados en la base de la pared a lo largo de la longitud para representar los conectores de corte. La traslación a lo largo de la longitud de la pared no se define como un apoyo rígido, sino más bien una constante de resorte para representar la rigidez del conector de corte.
La traslación en la dirección vertical está fijada pero con una no linealidad aplicada para que el apoyo falle en elevación. En el modelo de ejemplo adjunto, esto está configurado como "Falla si pZ es positivo".

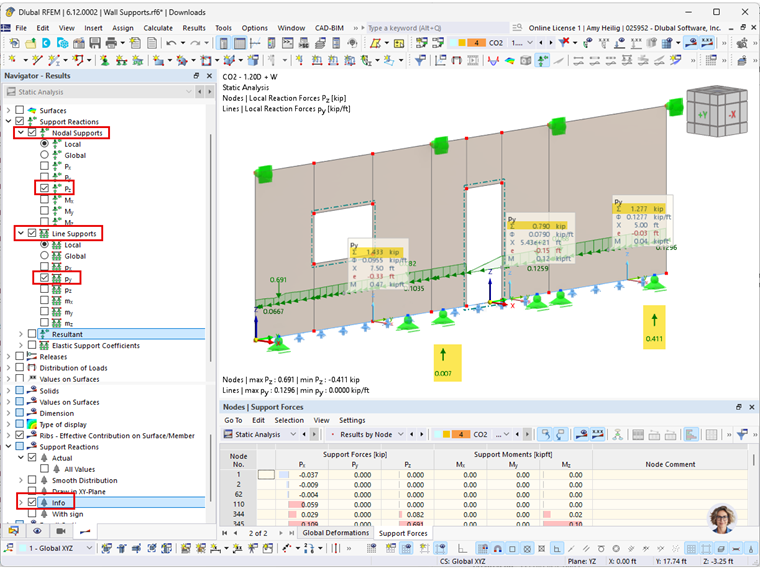

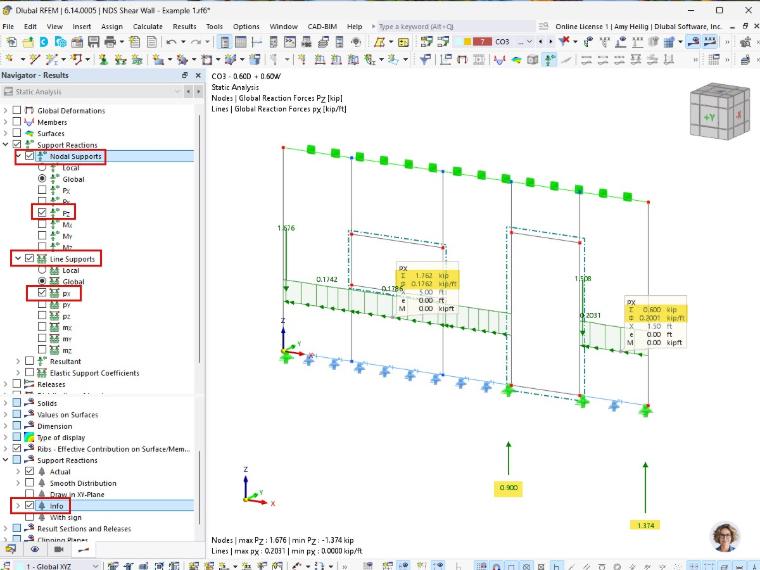

Después de ejecutar el cálculo de análisis estático, las Reacciones de Apoyo se pueden mostrar gráficamente o como resultados de tabla. Al mostrar gráficamente, se pueden ver los resultados Locales o Globales. Los resultados Locales se basan ya sea en los ejes locales de apoyo lineal o nodal, no en los ejes del elemento de pared. Puedes hacer clic con el botón derecho en el apoyo gráficamente para mostrar los ejes locales.
Los hold-downs están diseñados para las fuerzas de elevación/tensión como se muestra en las ubicaciones de apoyo nodal. Los conectores de corte se pueden diseñar basándose en la suma de fuerzas en la dirección de corte a lo largo de la longitud de la pared.
