Für eine Wandscheibe aus Holz werden Knoten- und Linienlagertypen benötigt, um sowohl Verbundanker als auch Niederhalter darzustellen.

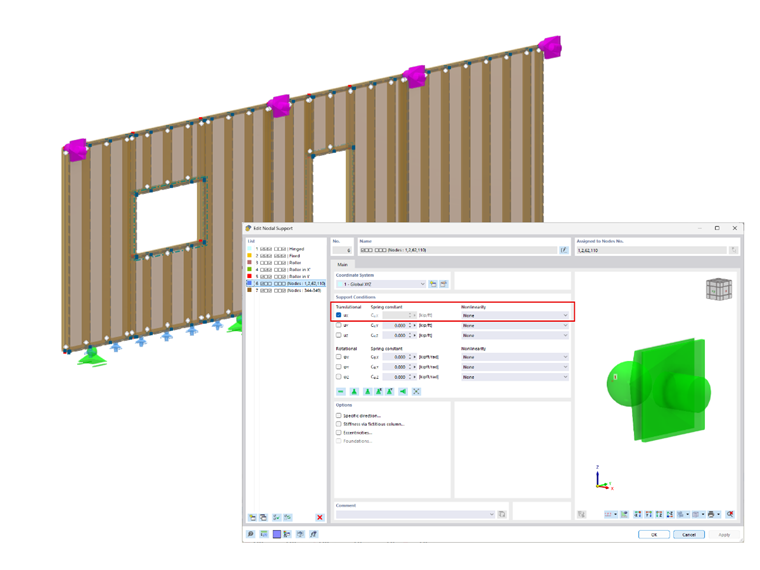

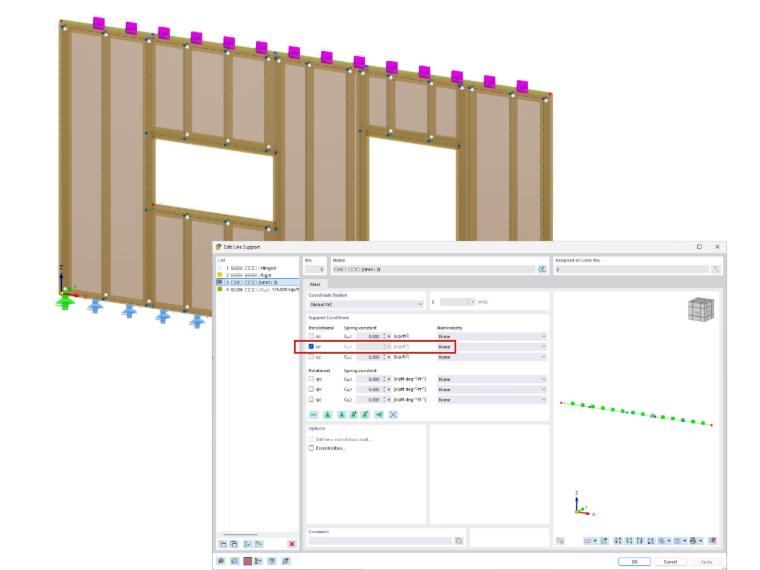

Die erste Stütze ist ein Knotenlager, das außerhalb der Ebene an der Oberseite der Wand nur in Verschiebungsrichtung angebracht wird. Bei der Modellierung eines vollständigen 3D-Modells werden diese Lager jedoch nicht benötigt, wenn Elemente wie eine Decke in die obere Wandposition eingerahmt werden.

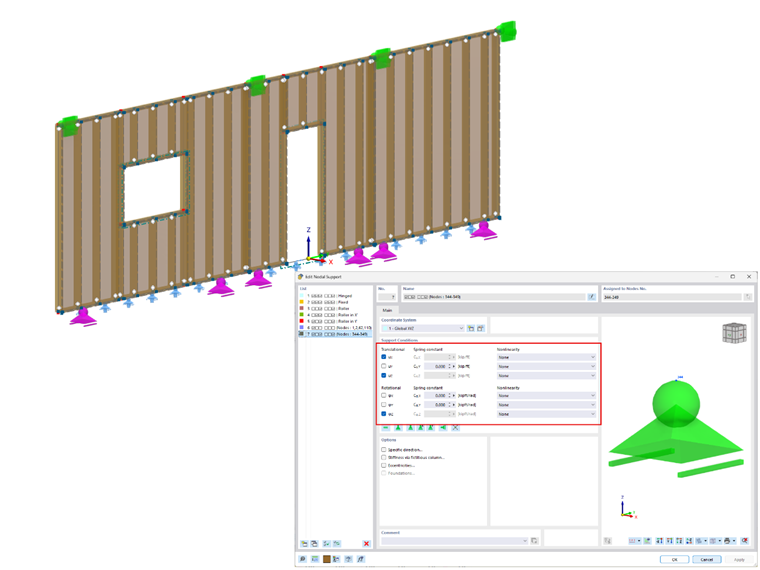

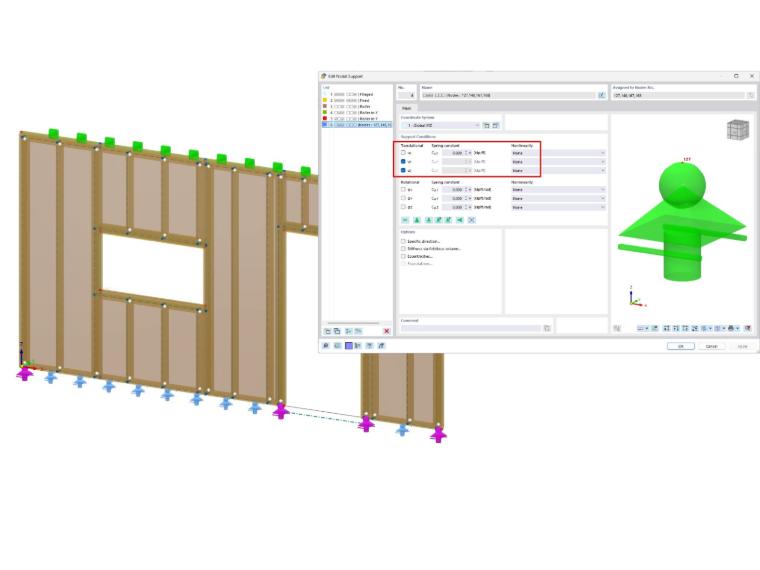

An der Wandbasis werden Niederhalter als verschiebliche Knotenlager modelliert. Die Verschiebung ist entlang der Wandlänge freigegeben, um eine freie Bewegung in diese Richtung zu ermöglichen.

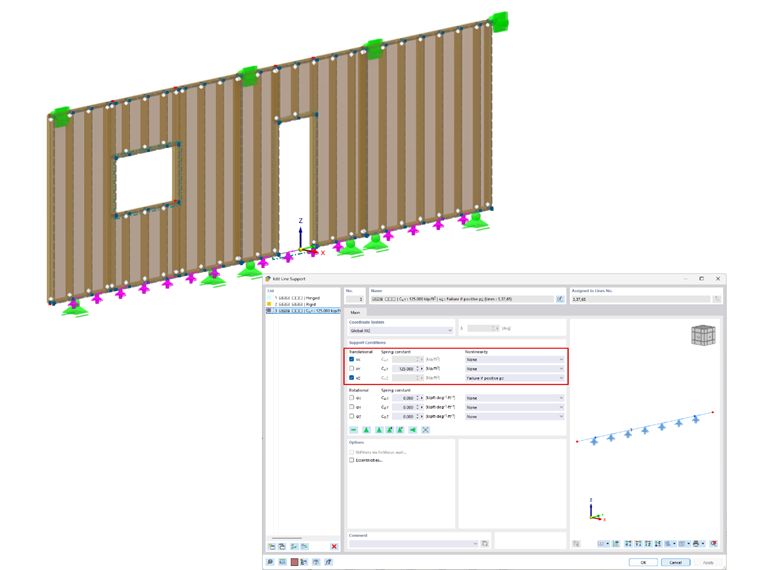

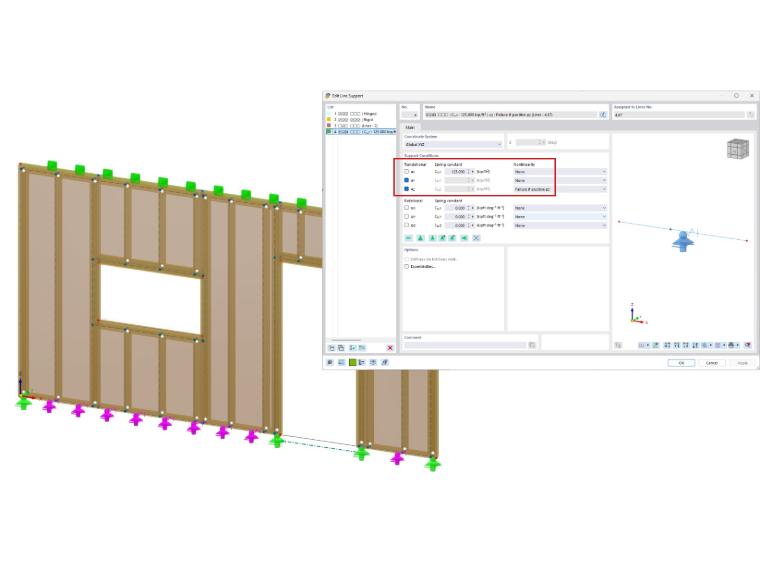

Schließlich werden entlang der Wandlänge an der Basis festgesteckte Linienlager verwendet, um die Verbundanker darzustellen. Die Verschiebung entlang der Wandlänge wird nicht als festes Lager definiert, sondern als Federkonstante, um die Steifigkeit der Verbundanker darzustellen.
Die Verschiebung in vertikaler Richtung ist festgelegt. Es wird jedoch eine Nichtlinearität angewendet, sodass das Lager beim Anheben versagt. Im beigefügten Beispielmodell ist dies auf "Fehler bei positivem pZ" eingestellt.

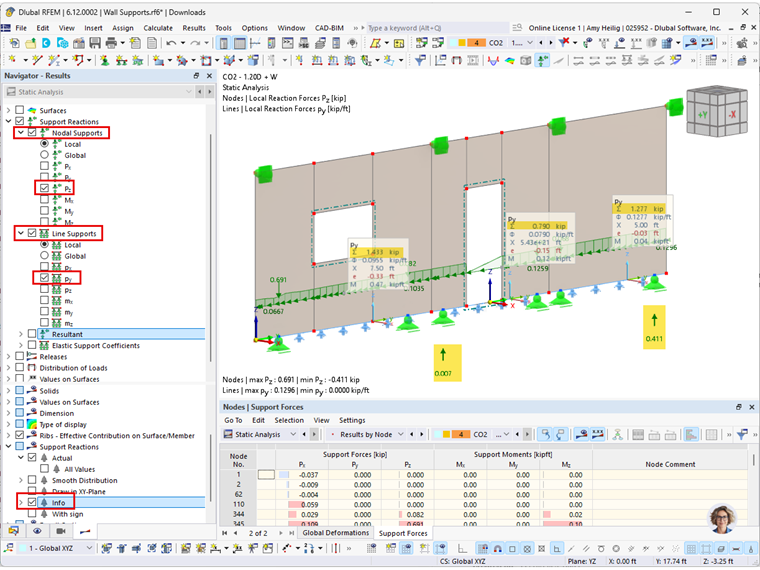

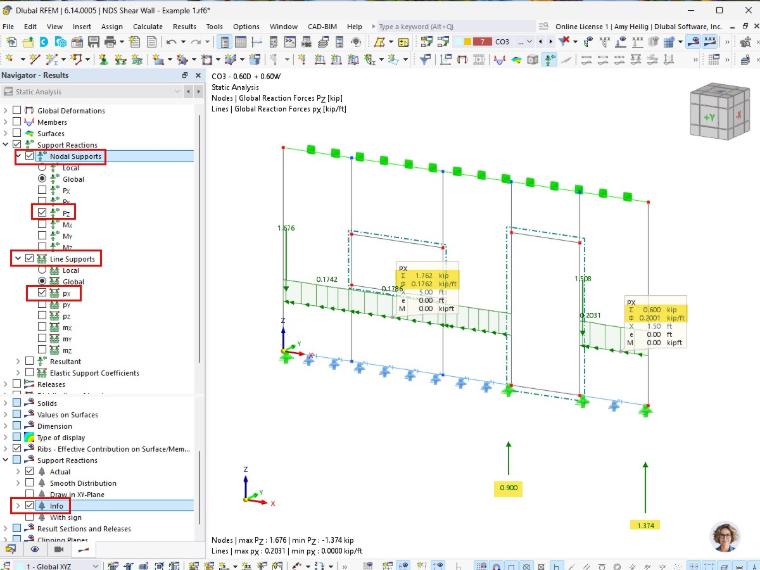

Nach der statischen Berechnung können die Lagerreaktionen wahlweise grafisch oder als Tabellenergebnisse angezeigt werden. Bei der grafischen Darstellung können die lokalen oder die globalen Ergebnisse angezeigt werden. Die lokalen Ergebnisse basieren auf den lokalen Achsen der Linien- oder Knotenlager und nicht auf den Achsen des Wandteils. Durch Klicken mit der rechten Maustaste auf das Lager können Sie die lokalen Achsen grafisch anzeigen lassen.
Die Niederhalter sind für die an den Knotenlager-Stellen gezeigten abhebenden Kräfte bzw. Spannungskräfte ausgelegt. Die Verbundanker können auf Basis der Aufsummierung von Kräften in Scherrichtung entlang der Wandlänge bemessen werden.
