Para uma parede de cortante de madeira, são necessários tipos de apoios nodais e de linha para representar tanto os conectores de cortante como os hold-downs.

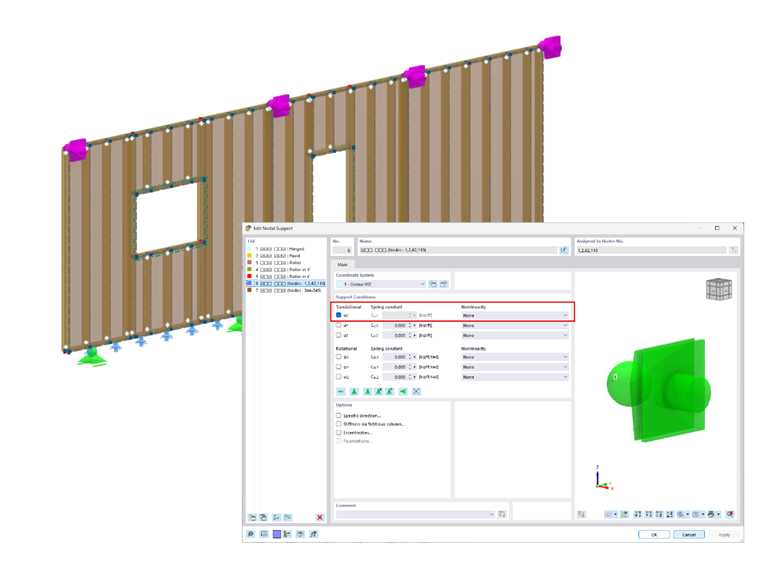

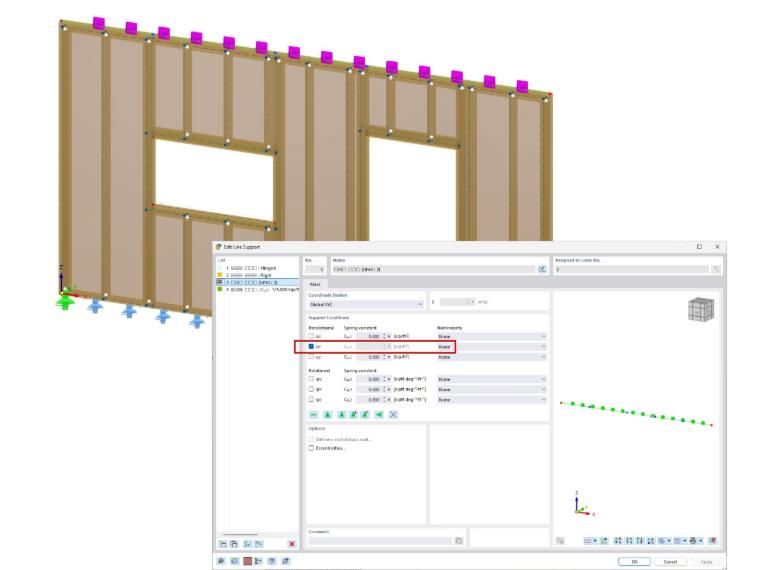

O primeiro apoio é um apoio nodal aplicado apenas na direção de tradução fora do plano no topo da parede. Ao modelar um modelo 3D completo, esses apoios não serão necessários se elementos como um piso estiverem se conectando ao topo da parede.

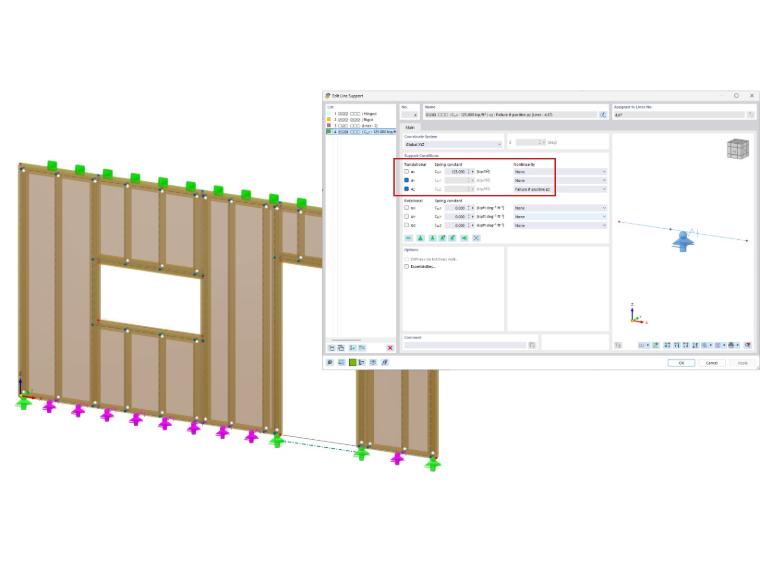

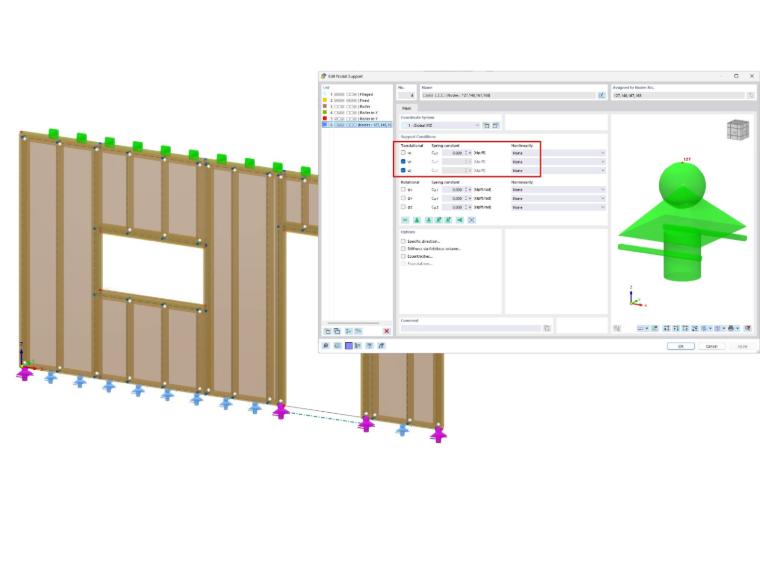

Na base da parede, os hold-downs são modelados como apoios nodais com roletes. A translação é liberada ao longo do comprimento da parede para permitir livre movimento nesta direção.

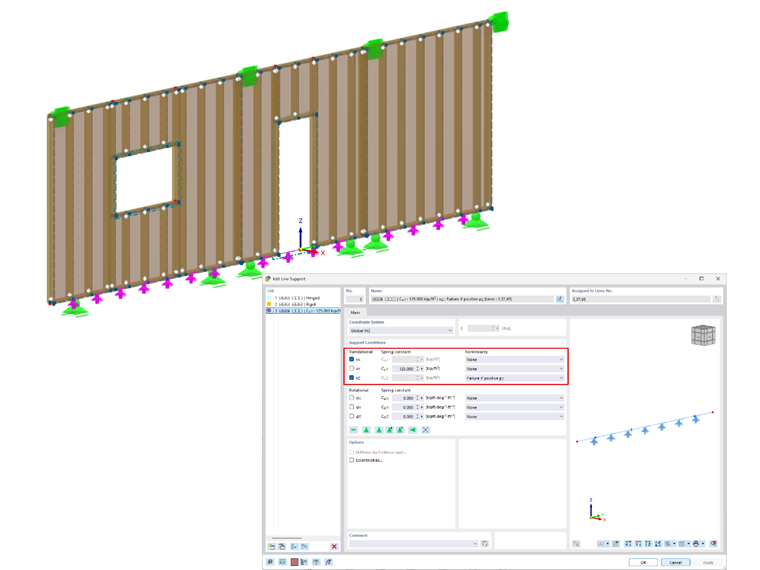

Por último, apoios de linha fixados são utilizados na base da parede ao longo do comprimento para representar conectores de cortante. A translação ao longo do comprimento da parede não é definida como um apoio rígido, mas sim como uma constante de mola para representar a rigidez do conector de cortante.
A translação na direção vertical é fixada, mas com uma não-linearidade aplicada para que o apoio falhe em elevação. No modelo de exemplo anexado, isso está configurado como "Falha se pZ positivo".

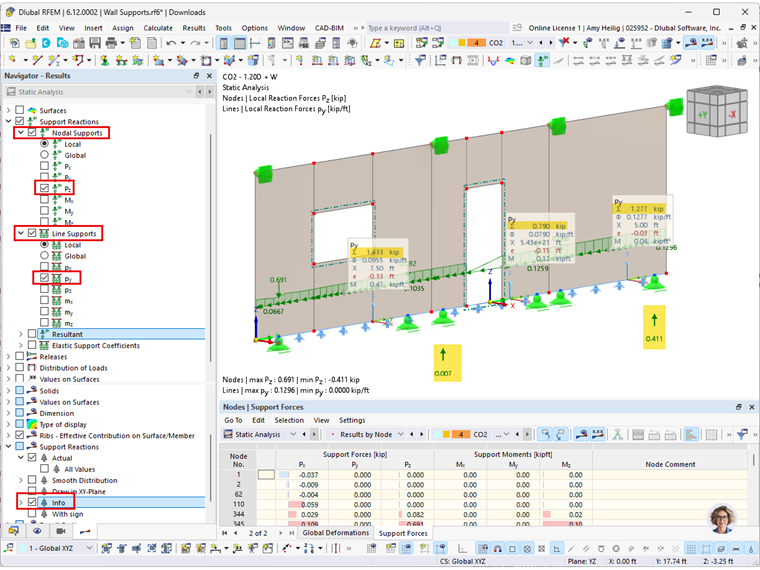

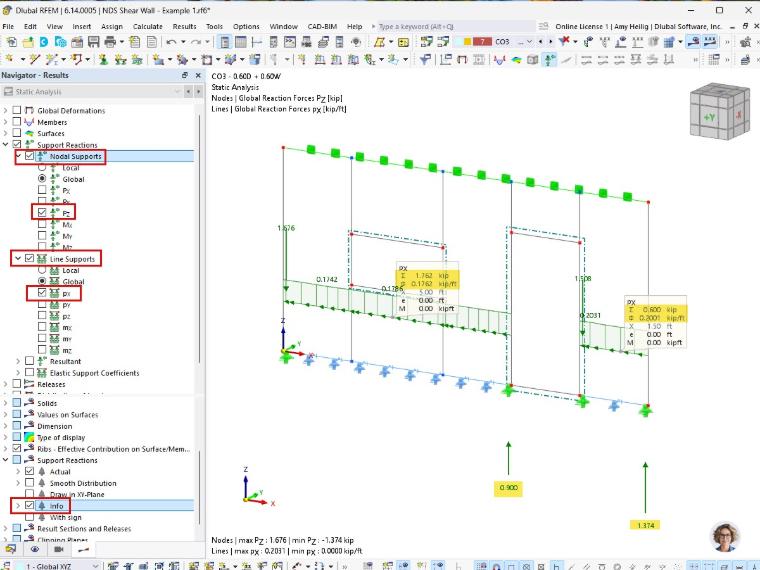

Após a execução da análise estática, as Reações de Apoio podem ser exibidas graficamente ou como resultados de tabela. Ao exibir graficamente, podem ser visualizados os resultados Locais ou Globais. Os resultados Locais são baseados nos eixos locais do apoio de linha ou nodal, não nos eixos do elemento de parede. É possível clicar com o botão direito sobre o apoio graficamente para exibir os eixos locais.
Os hold-downs são projetados para as forças de elevação/tração conforme mostrado nas localizações do apoio nodal. Os conectores de cortante podem ser projetados com base na força de soma na direção de cortante ao longo do comprimento da parede.
