Per una parete a taglio in legno, sono necessari tipi di supporti nodali e lineari per rappresentare sia i connettori di taglio che i hold-down.

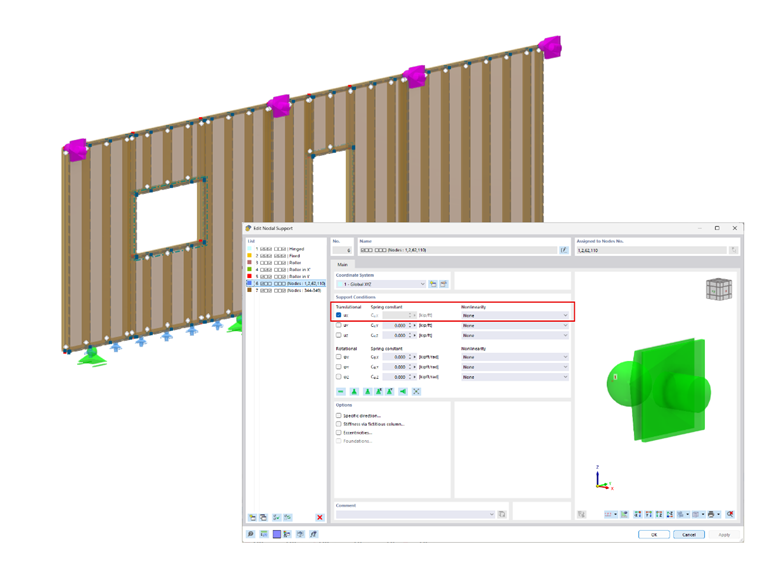

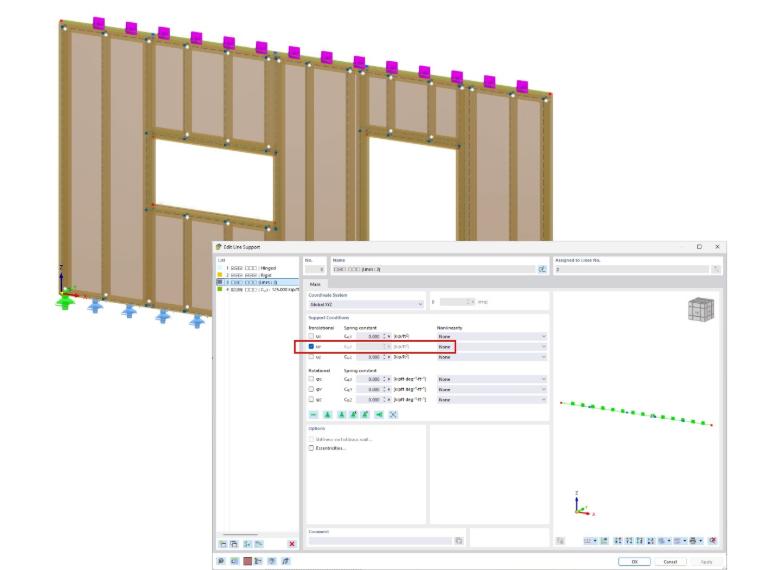

Il primo supporto è un supporto nodale applicato solo nella direzione di traslazione fuori dal piano nella parte superiore della parete. Quando si modella un modello completo 3D, questi supporti non saranno necessari se elementi come un pavimento incastrano nella parte superiore della parete.

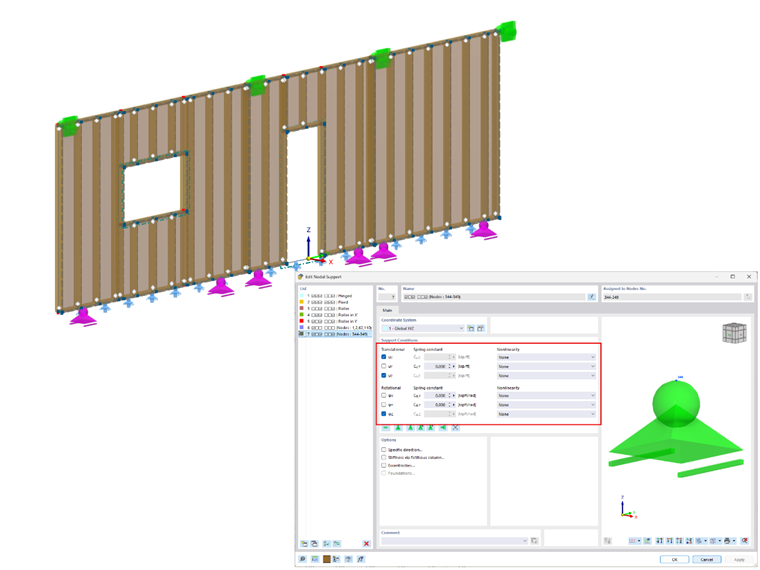

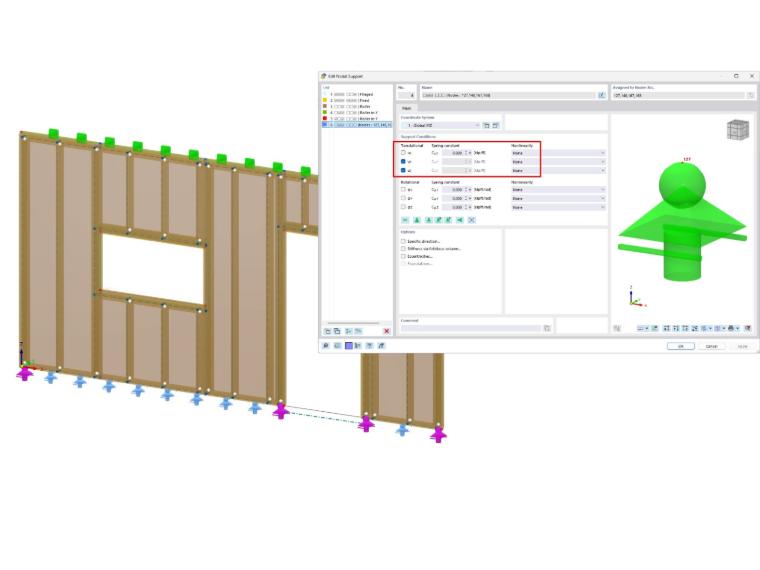

Alla base della parete, gli hold-down sono modellati come supporti nodali a rullo. La traslazione è rilasciata lungo la lunghezza della parete per consentire il movimento libero in questa direzione.

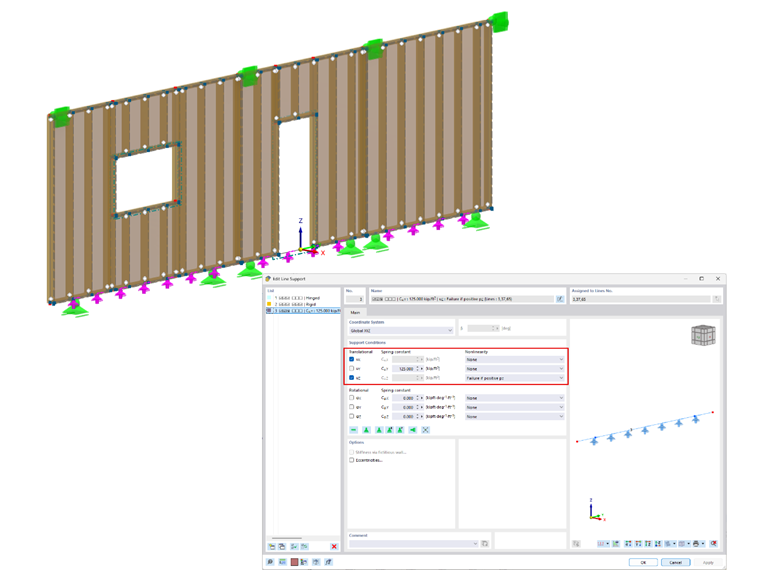

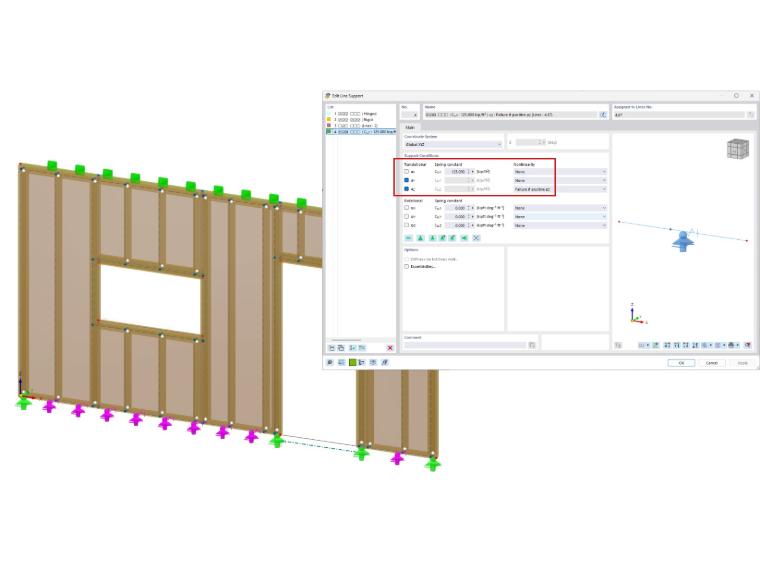

Infine, supporti lineari incernierati sono utilizzati alla base della parete lungo la lunghezza per rappresentare i connettori di taglio. La traslazione lungo la lunghezza della parete non è definita come un supporto rigido, ma piuttosto una costante elastica per rappresentare la rigidità del connettore di taglio.
La traslazione nella direzione verticale è fissata ma con una non-linearità applicata in modo che il supporto fallisca in sollevamento. Nel modello di esempio allegato, questo è impostato su "Failure if positive pZ".

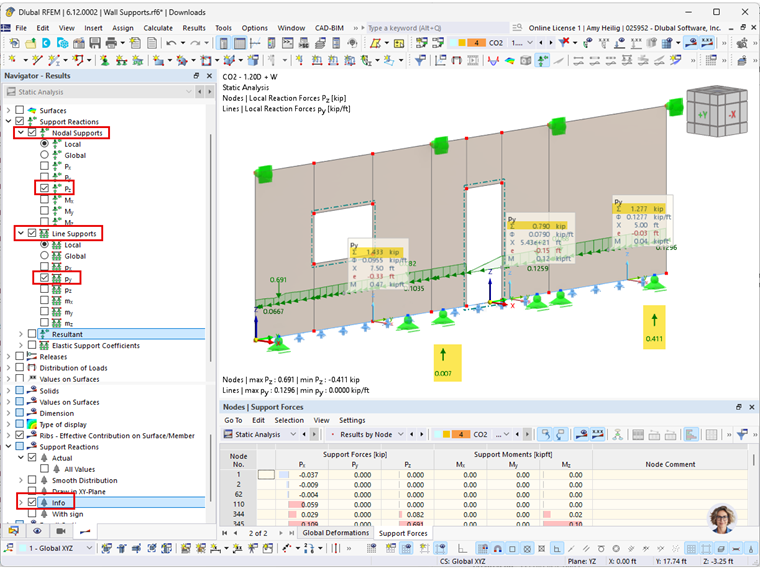

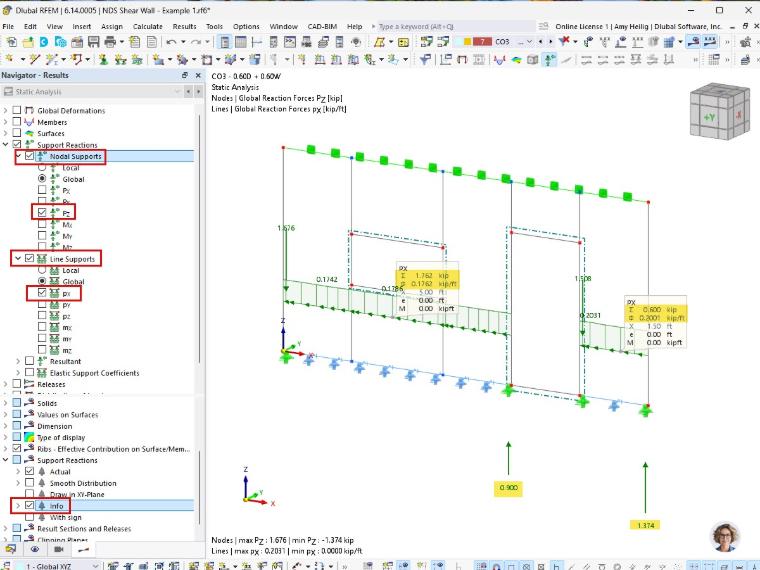

Dopo aver eseguito il calcolo dell'analisi statica, le Reazioni del Supporto possono essere visualizzate graficamente o come risultati tabellari. Quando si visualizzano graficamente, possono essere visualizzati i risultati Locali o Globali. I risultati Locali si basano sugli assi locali del supporto lineare o nodale, non sugli assi dell'elemento muro. È possibile fare clic destro sul supporto graficamente per visualizzare gli assi locali.
Gli hold-down sono progettati per le forze di sollevamento/tensione come mostrato nelle posizioni del supporto nodale. I connettori di taglio possono essere progettati basandosi sulla somma delle forze nella direzione del taglio lungo la lunghezza della parete.
