回复:
为木结构抗剪墙，需要节点和线支座类型来表示剪切连接件和拉拔件。

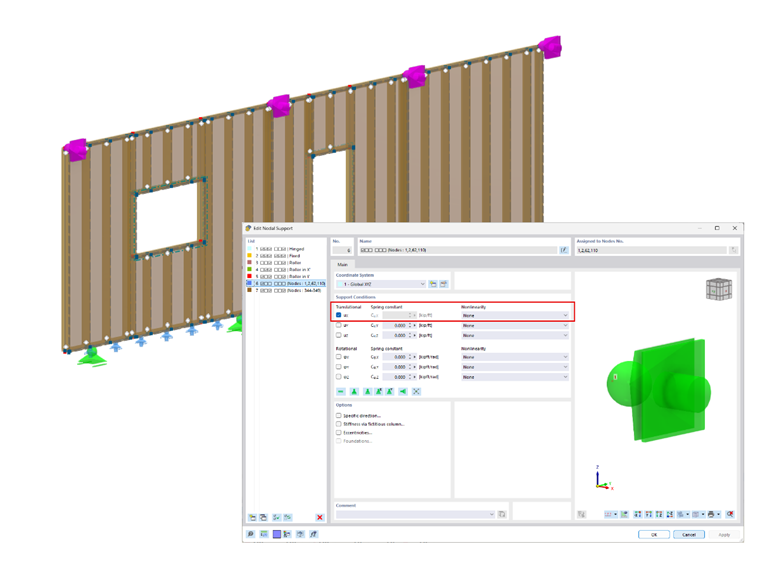

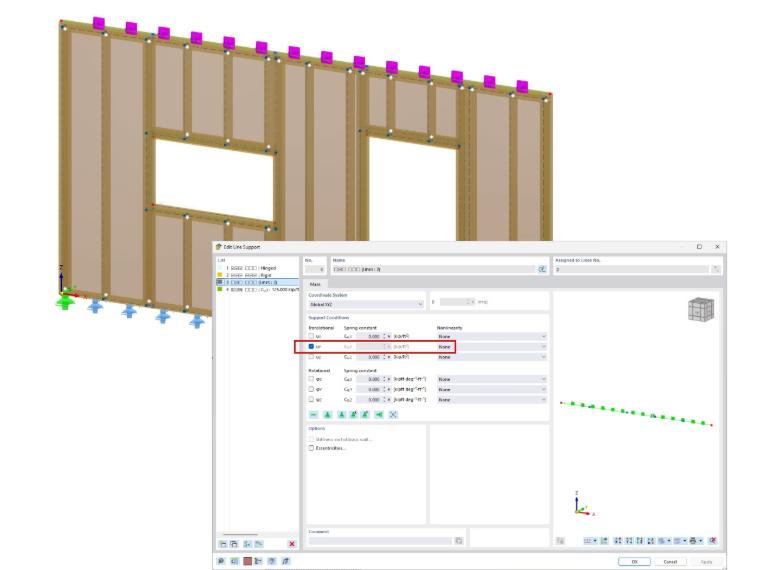

第一个支座是仅在墙顶部的面外方向施加的节点支座。在建模完整3D模型时，如果顶部墙位置有如地板的元素框架，这些支座将不需要。

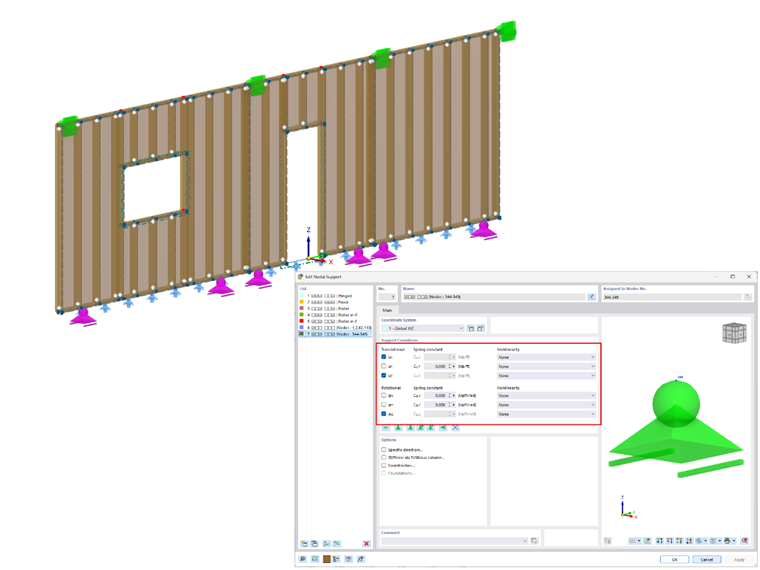

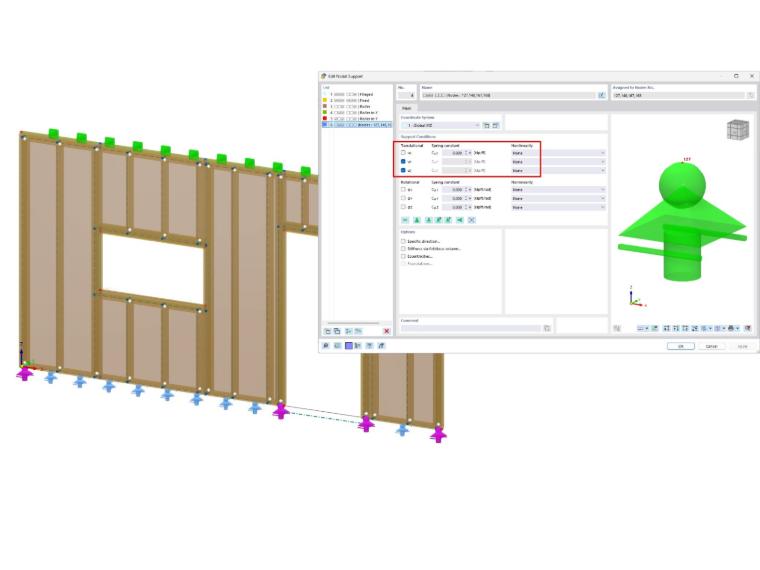

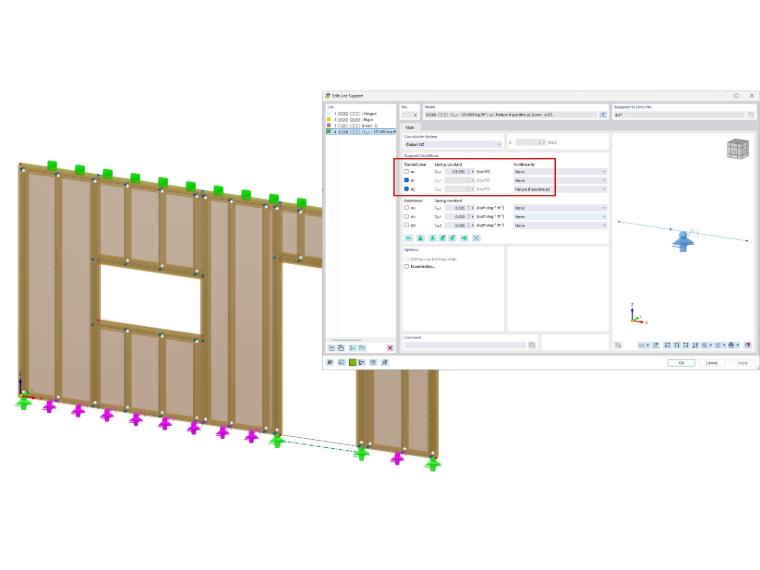

在墙的底部，拉拔件被建模为滚动节点支座。沿墙的长度释放平移，以便在该方向自由移动。

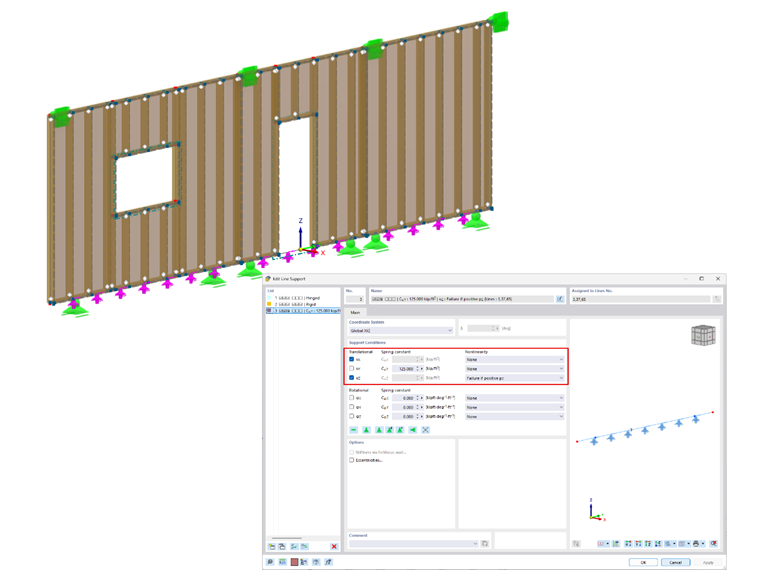

最后，在墙的底部沿长度使用铰接线支座来表示剪切连接件。墙的长度方向上的平移未被定义为刚性支座，而是一个弹簧常数来表示剪切连接件的刚度。
垂直方向的平移是固定的，但应用了一种非线性，以便支座在提升时会失效。在附加的示例模型中，这被设置为“如果pZ为正则失效”。

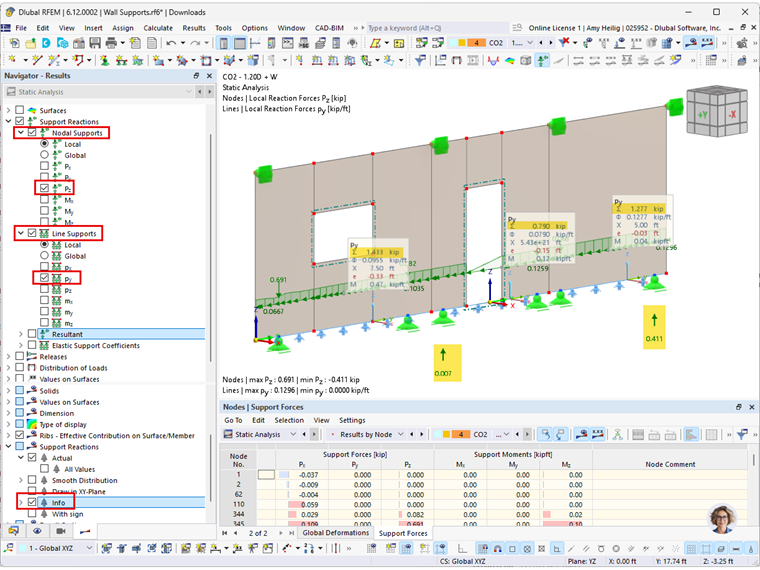

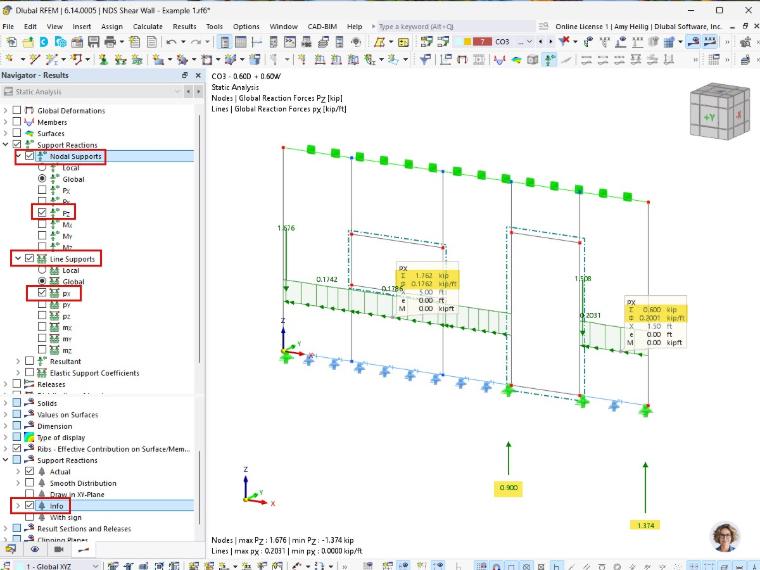

运行静态分析计算后，支座反作用力可以以图形或表格结果显示。当以图形显示时，可以查看局部或全局结果。局部结果基于线或节点支座的局部轴，而不是墙单元的轴。您可以右键单击图形上的支座以显示局部轴。
拉拔件根据节点支座位置显示的向上/拉力力设计。剪切连接件可以基于沿墙长度方向的剪切方向的合力进行设计。
