Dla ściany szkieletowej drewnianej potrzebne są typy podpór węzłowych i liniowych, aby odwzorować zarówno łączniki ścinające (śruby kotwiące), jak i elementy hold-down.

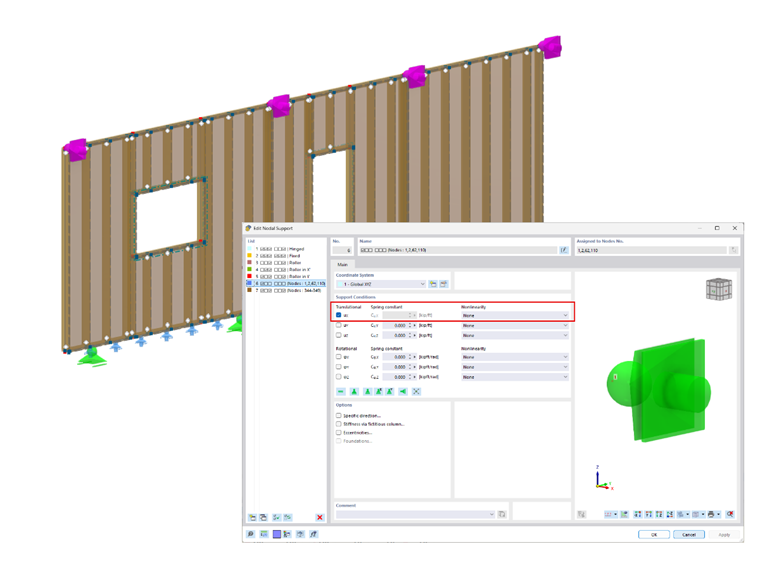

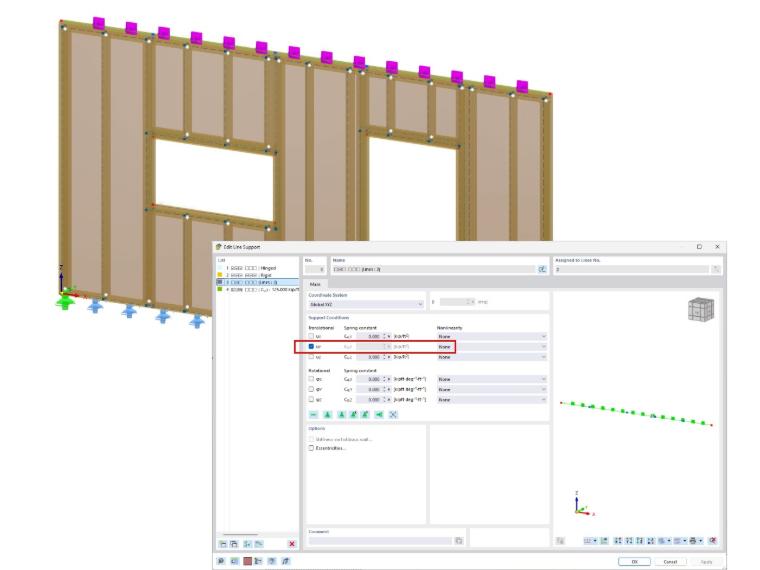

Pierwsza podpora jest podporą węzłową stosowaną tylko w kierunku translacji poza płaszczyzną na górze ściany. Przy modelowaniu pełnego modelu 3D podpory te nie będą potrzebne, jeśli elementy, takie jak strop, są zakotwione do górnej krawędzi ściany.
Przy użyciu typu grubości „beam panel” zaleca się zastosowanie podpory liniowej do uproszczonego liniowego elementu powierzchniowego beam panel lub do elementu słupa górnej/dolnej belki, a nie do szczegółowego powierzchniowego elementu poszycia.

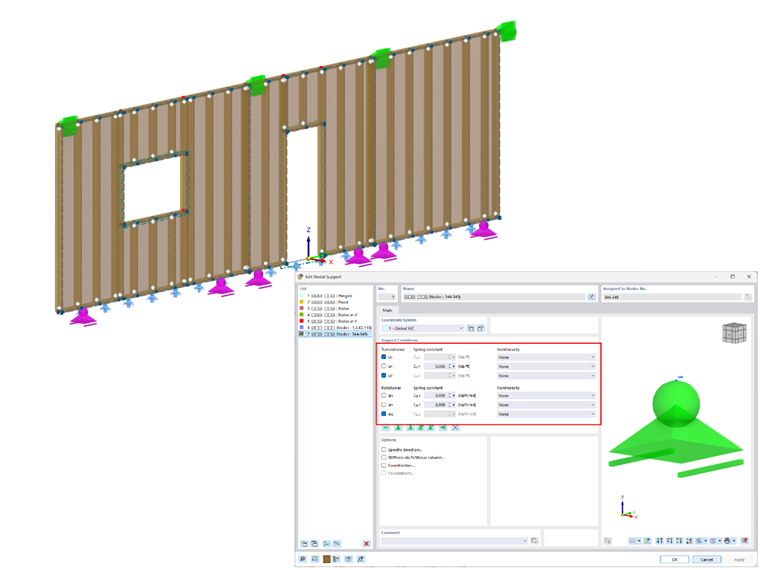

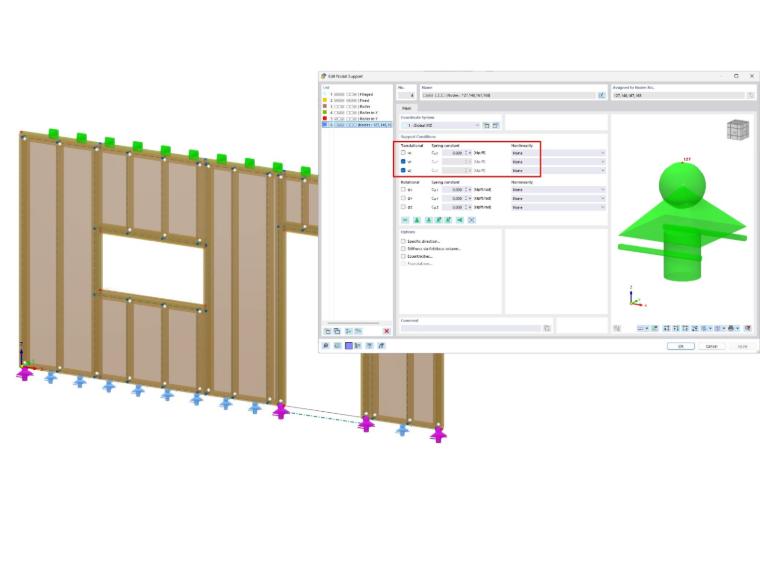

U podstawy ściany elementy hold-down są modelowane jako węzłowe podpory rolkowe. Translacja jest zwolniona wzdłuż długości ściany, aby umożliwić swobodny ruch w tym kierunku. Podpory węzłowe są zazwyczaj stosowane w podstawie słupka pionowego w odpowiednim miejscu.

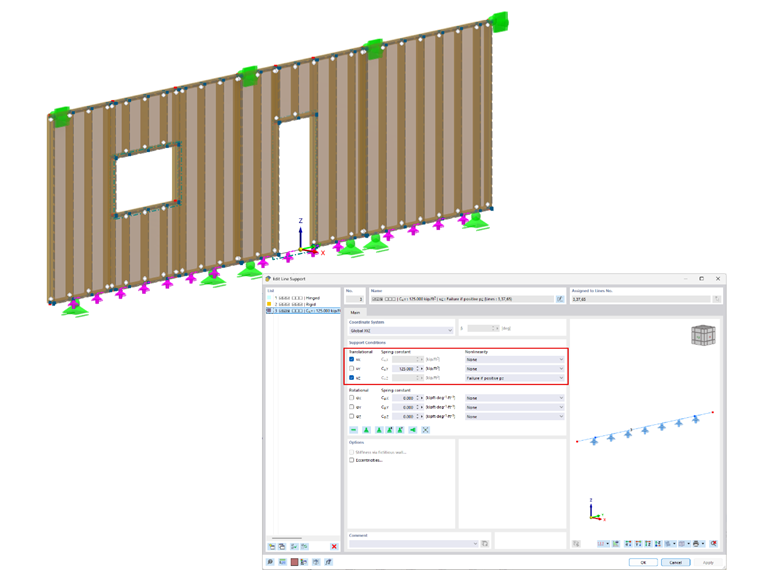

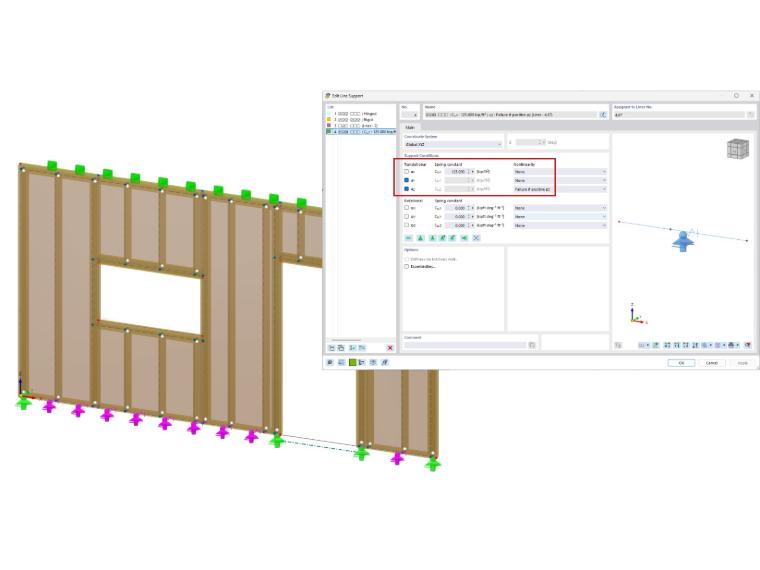

Na koniec, przegubowe podpory liniowe są stosowane u podstawy ściany wzdłuż jej długości, aby odwzorować łączniki ścinające. Translacja wzdłuż długości ściany nie jest zdefiniowana jako podpora sztywna, lecz jako stała sprężysta, która reprezentuje sztywność łącznika ścinającego.
Translacja w kierunku pionowym jest zablokowana, ale zastosowano nieliniowość, tak aby podpora uległa awarii przy oderwaniu. W dołączonym modelu przykład ten ma ustawienie „Failure if positive pZ”.
Jak wspomniano powyżej, przy użyciu typu grubości „beam panel” zaleca się zastosowanie podpory liniowej do uproszczonego liniowego elementu powierzchniowego beam panel, a nie do szczegółowego powierzchniowego elementu poszycia.

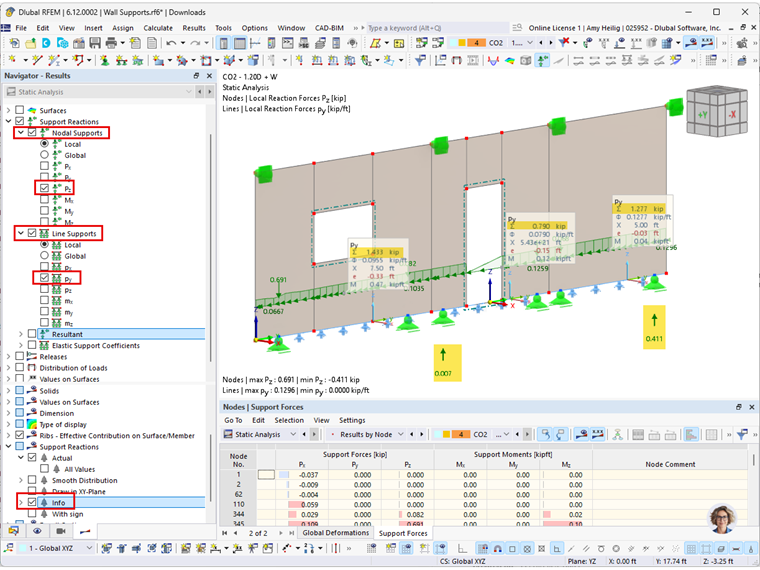

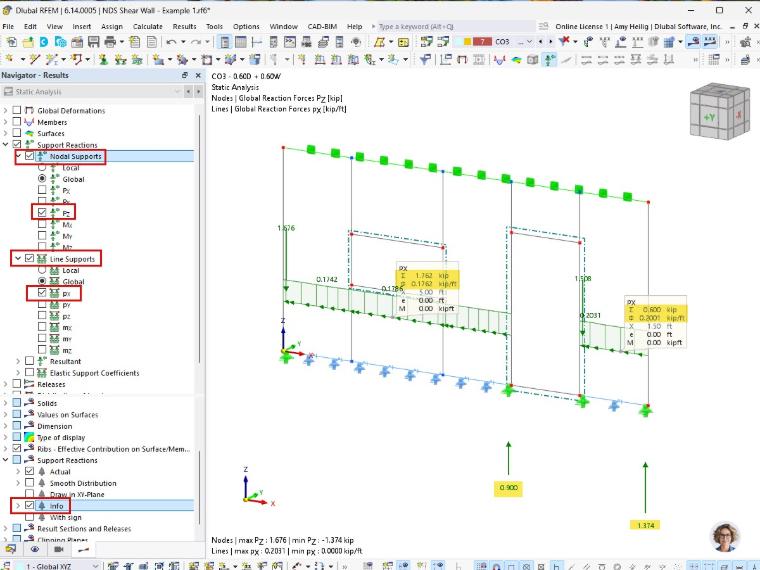

Po przeprowadzeniu obliczeń analizy statycznej reakcje podpór mogą być wyświetlane graficznie lub jako wyniki tabelaryczne. Przy wyświetlaniu graficznym można zobaczyć wyniki lokalne lub globalne. Wyniki lokalne opierają się na lokalnych osiach podpory liniowej lub węzłowej, a nie na osiach elementu ściany. Można kliknąć prawym przyciskiem myszy na podporę wyświetloną graficznie, aby pokazać lokalne osie.
Elementy hold-down są projektowane na siły odrywania/rozciągania, jak pokazano w lokalizacjach podpór węzłowych. Łączniki ścinające można projektować na podstawie siły sumarycznej w kierunku ścinania wzdłuż długości ściany.
