Pour un voile de cisaillement en bois, des appuis nodaux et linéiques sont requis pour représenter à la fois les connecteurs de cisaillement et les hold-downs.

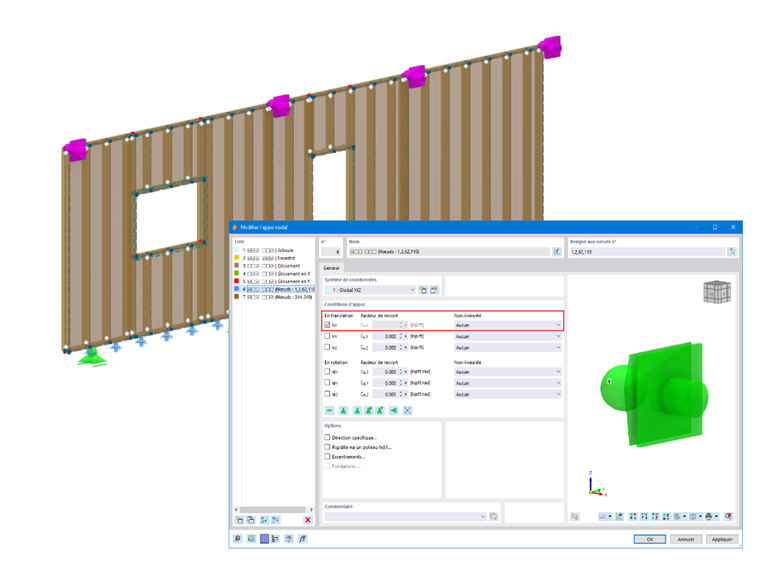

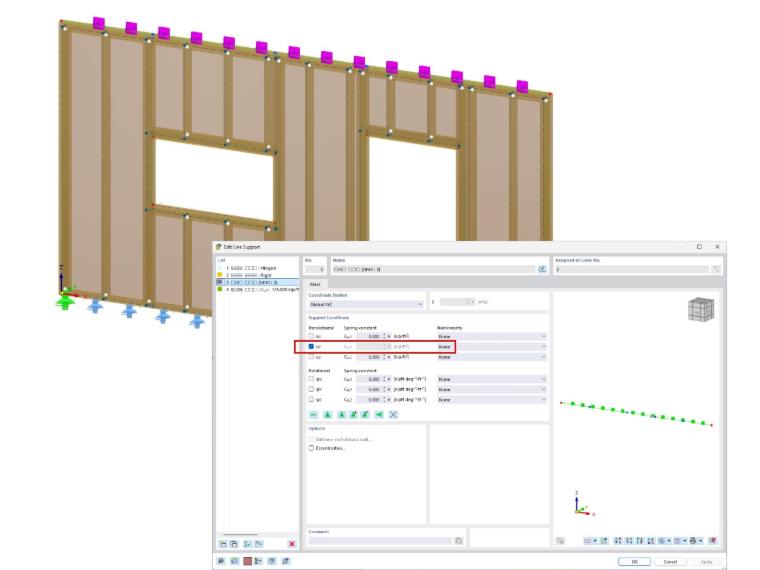

Le premier appui est un appui nodal appliqué uniquement en direction de la translation hors plan au sommet du mur. Lors de la modélisation d’un modèle 3D complet, ces appuis ne seront pas nécessaires si des éléments tels qu’un plancher sont considérés au sommet du mur.

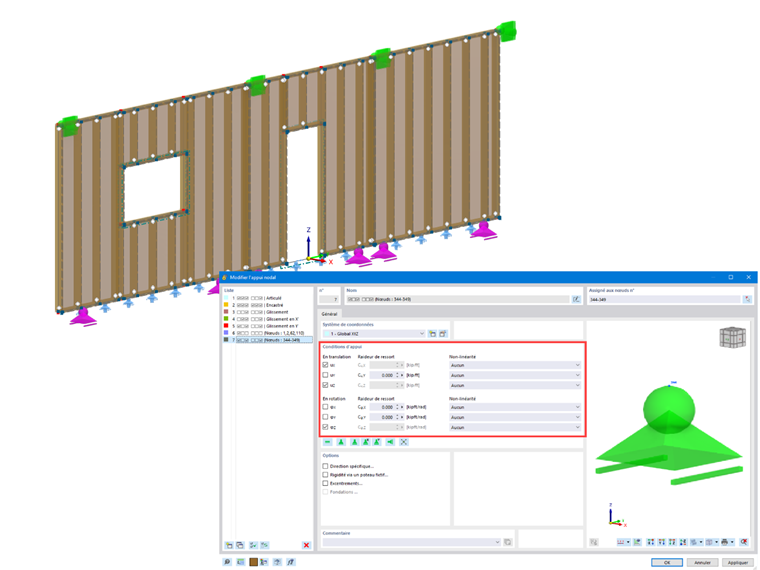

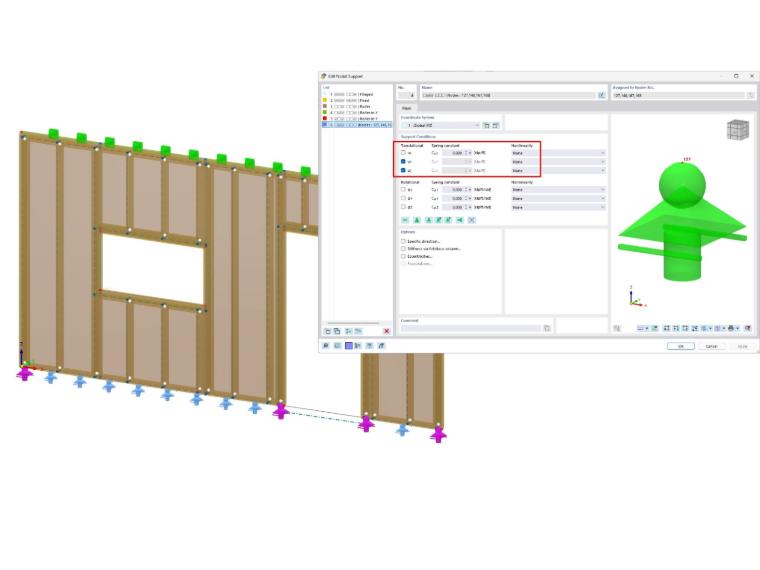

À la base du mur, les hold-downs sont modélisés en tant qu’appuis nodaux de glissement. La translation est libérée le long de la longueur du mur pour permettre le déplacement dans cette direction.

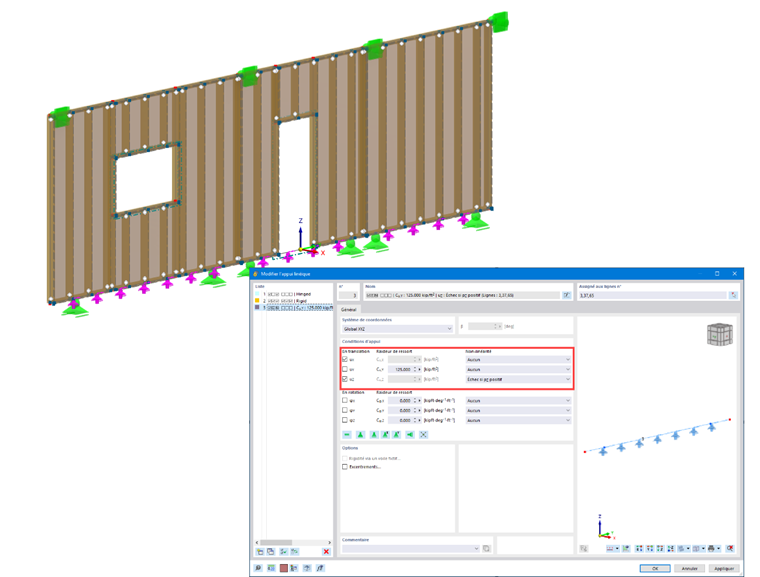

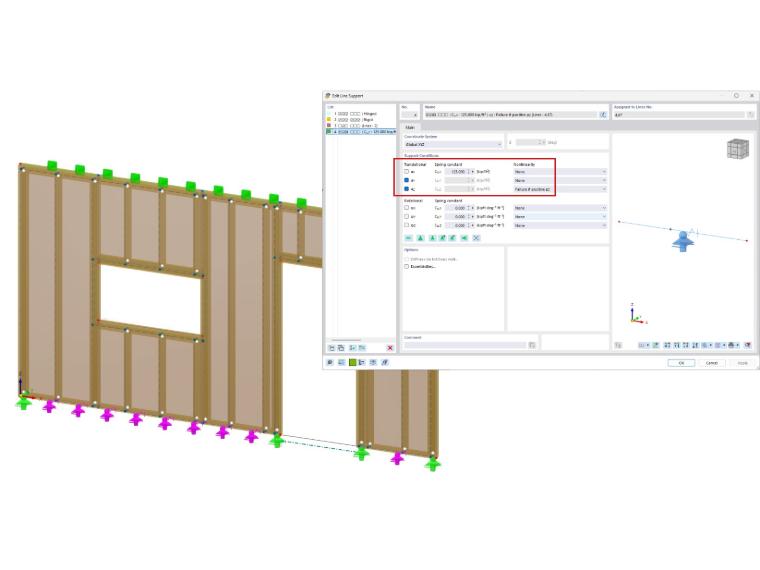

Enfin, des appuis linéiques articulés sont utilisés à la base du mur sur sa longueur pour représenter les connecteurs de cisaillement. La translation sur la longueur du mur n’est pas définie comme un appui rigide mais plutôt avec une raideur pour représenter la rigidité du connecteur de cisaillement.
La translation en direction verticale est définie encastrée, mais avec une non-linéarité appliquée de sorte que l’appui échouera en cas de soulèvement. Dans le modèle d’exemple, cela est défini comme « Échec si pZ est positif ».

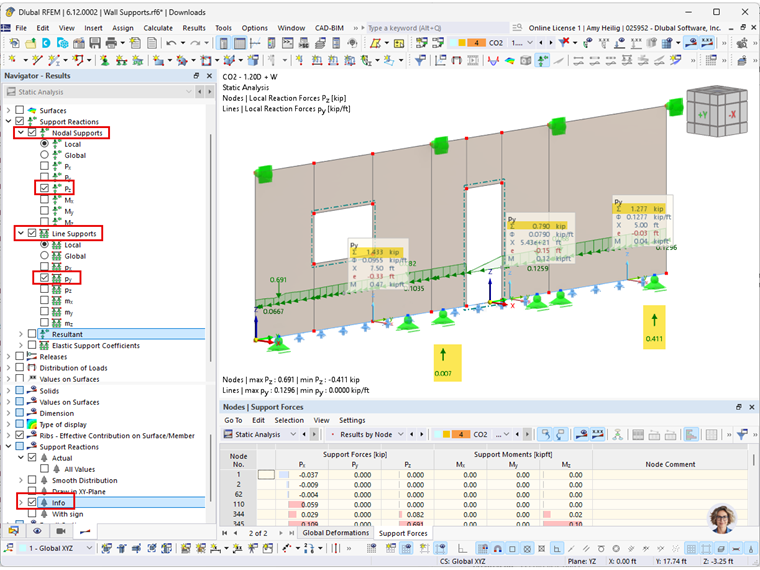

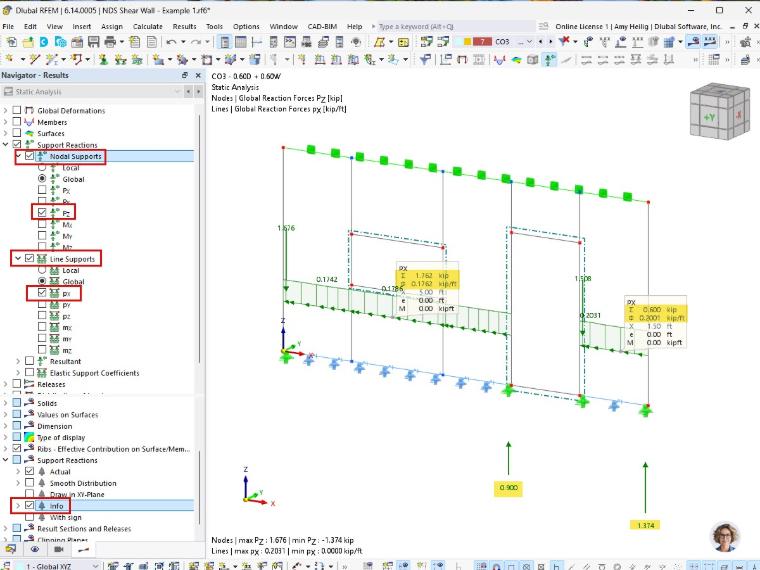

Après avoir effectué l’analyse statique, les réactions d’appui peuvent être affichées graphiquement ou dans les tableaux. Dans l’affichage graphique, les résultats peuvent être consultés selon les repères locaux ou globaux. Les résultats locaux font références aux axes locaux des appuis linéiques et nodaux, et non aux repères des éléments surfaciques. Vous pouvez afficher les axes locaux des appuis via un clic droit sur les appuis.
Les hold-downs sont conçus pour reprendre les efforts soulèvement/traction comme indiqué aux emplacements des appuis nodaux. Les connecteurs de cisaillement peuvent être calculés en se basant sur la somme des forces en direction du cisaillement sur la longueur du mur.
