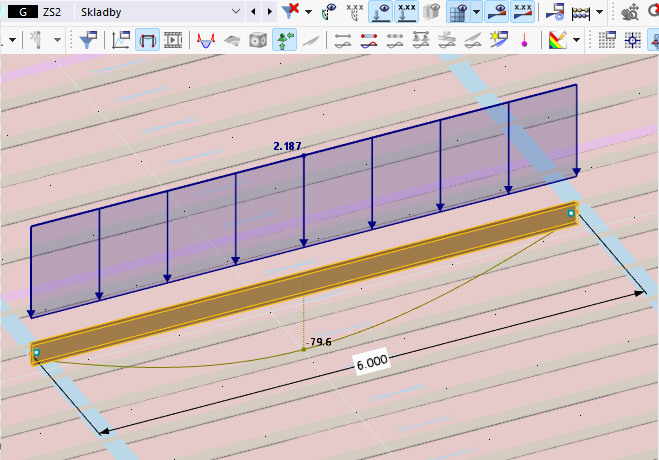

Я нахожу расчёт прогибов для тонкостенных профилей неверными. Прогиб в моей модели составил более 70 мм. По ручному расчёту при данных параметрах он должен составлять около 30 мм.
В чём причина?

Question

Я нахожу расчёт прогибов для тонкостенных профилей неверными. Прогиб в моей модели составил более 70 мм. По ручному расчёту при данных параметрах он должен составлять около 30 мм.
В чём причина?

Accepted Answer

Разница в прогибах вызвана включённым дополнением для кручения с учётом связей. Если его отключить, вы получите ожидаемый прогиб.
Это связано с тем, что для профиля U центр сдвига находится не там, где центр тяжести. При нормальном расчёте с шестью степенями свободы нагрузка и опора стержня принимаются в центре сдвига, в то время как при семи степенях свободы они находятся в центре тяжести. В результате возникает крутящий момент, и деформация увеличивается. Более подробную информацию вы можете найти в этом вебинаре (примерно на 1:00:50).
Вебинар | Учёт кручения с деформацией в RFEM 6 и RSTAB 9

Прогиб тонкостенной секции
