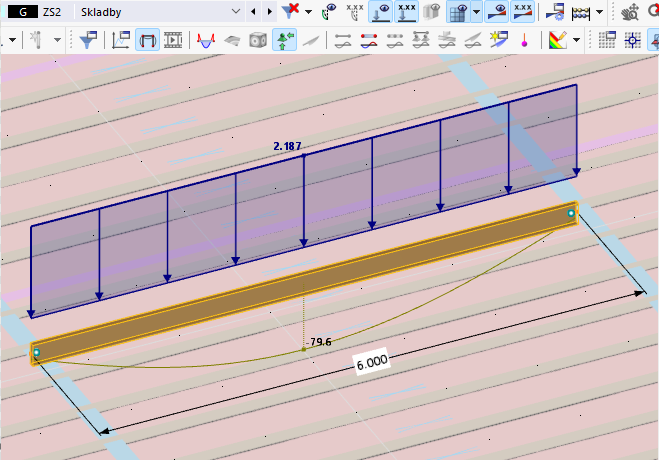

Nie wydaje mi się, że obliczenia ugięcia cienkościennych profili są poprawne. W moim modelu ugięcie wynosi ponad 70 mm. Z obliczeń ręcznych przy danych parametrach powinno wynosić około 30 mm. Czym to może być spowodowane?

Q: Nie wydaje mi się, że obliczenia ugięcia cienkościennych profili są poprawne. W moim modelu ugięcie wynosi ponad 70 mm. Z obliczeń ręcznych przy danych parametrach powinno wynosić około 30 mm. Czym to może być spowodowane?

Różnica w ugięciach jest spowodowana włączonym dodatkiem do skręcania zwanego. Jeśli ten dodatek wyłączysz, uzyskasz ugięcie, którego się spodziewałeś.Jest to spowodowane tym, że profil U ma środek ścinania w innym miejscu niż środek ciężkości. Przy normalnych obliczeniach z 6 stopniami swobody uwzględnia się obciążenie oraz podparcie pręta w środku ścinania, podczas gdy przy siedmiu stopniach swobody oba te elementy znajdują się w środku ciężkości. To powoduje powstawanie momentu skręcającego i zwiększenie deformacji. Dalsze informacje znajdziesz w tym webinarze (czas ok. 1:00:50).

Question

Accepted Answer

R&#243;żnica w ugięciach jest spowodowana włączonym dodatkiem do skręcania zwanego. Jeśli ten dodatek wyłączysz, uzyskasz ugięcie, kt&#243;rego się spodziewałeś.Jest to spowodowane tym, że profil U ma środek ścinania w innym miejscu niż środek ciężkości. Przy normalnych obliczeniach z 6 stopniami swobody uwzględnia się obciążenie oraz podparcie pręta w środku ścinania, podczas gdy przy siedmiu stopniach swobody oba te elementy znajdują się w środku ciężkości. To powoduje powstawanie momentu skręcającego i zwiększenie deformacji. Dalsze informacje znajdziesz w tym webinarze (czas ok. 1:00:50).

Ugięcie przekroju cienkościennego

Nie wydaje mi się, że obliczenia ugięcia cienkościennych profili są poprawne. W moim modelu ugięcie wynosi ponad 70 mm. Z obliczeń ręcznych przy danych parametrach powinno wynosić około 30 mm. Czym to może być spowodowane?
