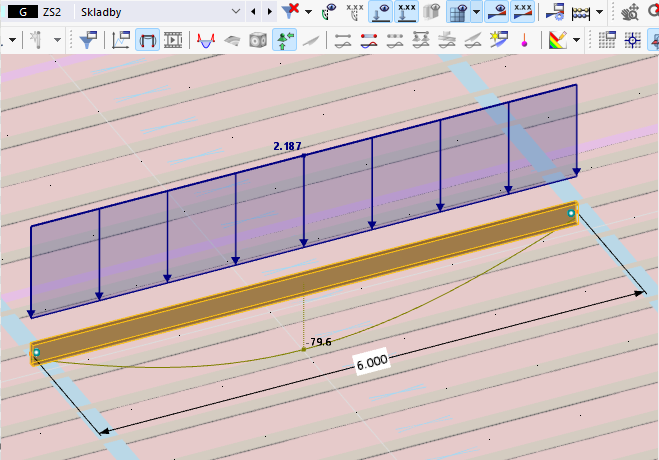

Q: O cálculo de deflexões para secções de parede fina parece-me estranho. No meu modelo, obtive uma deflexão de mais de 70 mm. Pelo cálculo manual com parâmetros indicados, deveria ser cerca de 30 mm. O que pode estar a causar isto?FAQ 004284

A diferença nos deslocamentos é causada pela ativação do addon para torção restringida. Quando você desativa esse addon, você obtém o deslocamento que esperava.Isso é porque o perfil em U tem o centro de cisalhamento em um local diferente do centro de gravidade. No cálculo normal com 6 graus de liberdade, a carga e o apoio da barra são considerados no centro de cisalhamento, enquanto com sete graus de liberdade, ambos estão no centro de gravidade. Isso gera um momento de torção e aumenta a deformação. Mais informações podem ser encontradas neste webinar (cerca de 1:00:50).
