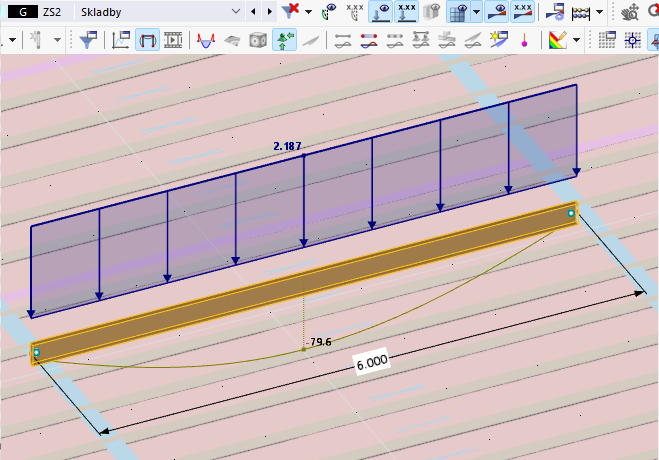

Il calcolo della deflessione per sezioni sottili non mi sembra corretto. Nel mio modello, la deflessione è superiore a 70 mm. Secondo i calcoli manuali, dovrebbe essere di circa 30 mm per i parametri assegnati.

Quale potrebbe essere la causa?

Q: Il calcolo della deflessione per sezioni sottili non mi sembra corretto. Nel mio modello, la deflessione è superiore a 70 mm. Secondo i calcoli manuali, dovrebbe essere di circa 30 mm per i parametri assegnati. Quale potrebbe essere la causa?

La differenza negli abbassamenti è causata dall'attivazione dell'add-on per la torsione vincolata. Quando disattivi quell'add-on, otterrai un abbassamento come te lo aspettavi. Ciò è dovuto al fatto che il profilo a U ha il centro di taglio in un punto diverso rispetto al baricentro. Nel calcolo normale con 6 gradi di libertà si considera il carico e il sostegno dell'asta nel centro di taglio, mentre con sette gradi di libertà entrambi sono nel baricentro. Questo genera un momento torcente e la deformazione aumenta. Ulteriori informazioni sono disponibili in questo webinar (tempo circa 1:00:50).

Question

Il calcolo della deflessione per sezioni sottili non mi sembra corretto. Nel mio modello, la deflessione è superiore a 70 mm. Secondo i calcoli manuali, dovrebbe essere di circa 30 mm per i parametri assegnati.

Quale potrebbe essere la causa?

Accepted Answer

La differenza negli abbassamenti &#232; causata dall'attivazione dell'add-on per la torsione vincolata. Quando disattivi quell'add-on, otterrai un abbassamento come te lo aspettavi. Ci&#242; &#232; dovuto al fatto che il profilo a U ha il centro di taglio in un punto diverso rispetto al baricentro. Nel calcolo normale con 6 gradi di libert&#224; si considera il carico e il sostegno dell'asta nel centro di taglio, mentre con sette gradi di libert&#224; entrambi sono nel baricentro. Questo genera un momento torcente e la deformazione aumenta. Ulteriori informazioni sono disponibili in questo webinar (tempo circa 1:00:50).
