Durchbiegung eines dünnwandigen Profils

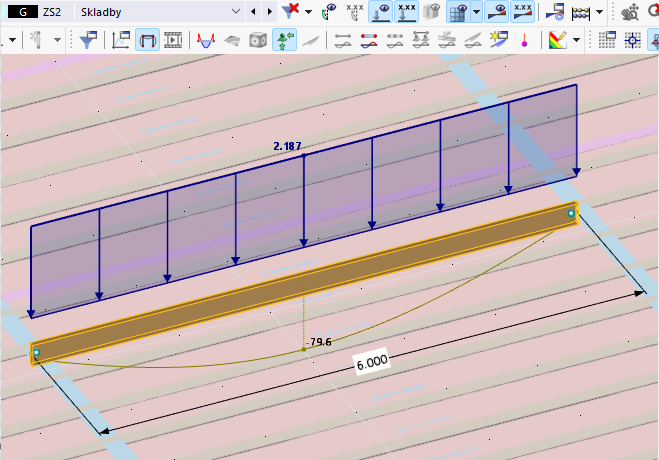

Der von mir berechnete Durchbiegungswert für dünnwandige Profile erscheint mir nicht plausibel. In meinem Modell erhalte ich eine Durchbiegung von über 70 mm. Nach einer manuellen Berechnung mit den angegebenen Parametern sollte der Wert jedoch bei etwa 30 mm liegen.
Woran liegt das?


Antwort:

Der Unterschied in den Durchbiegungen wird durch das aktivierte Add-on für das gekoppelte Verdrehen verursacht. Schalten Sie dieses Add-On aus, erhalten Sie die erwartete Durchbiegung.
Dies wird dadurch verursacht, dass das U-Profil einen Schubmittelpunkt hat, der sich nicht mit dem Schwerpunkt deckt. Beim normalen Berechnungsvorgang mit sechs Freiheitsgraden werden sowohl die Belastung als auch die Abstützung des Stabes im Schubmittelpunkt berücksichtigt. Bei sieben Freiheitsgraden liegen hingegen sowohl die Belastung als auch die Abstützung im Schwerpunkt. Dadurch entsteht ein Torsionsmoment und die Verformung wird größer. Weitere Informationen dazu finden Sie in diesem Webinar (ab ca. 1:00:50).

Webinar | Berücksichtigung der Wölbkrafttorsion in RFEM 6 und RSTAB 9
