Odpověď:

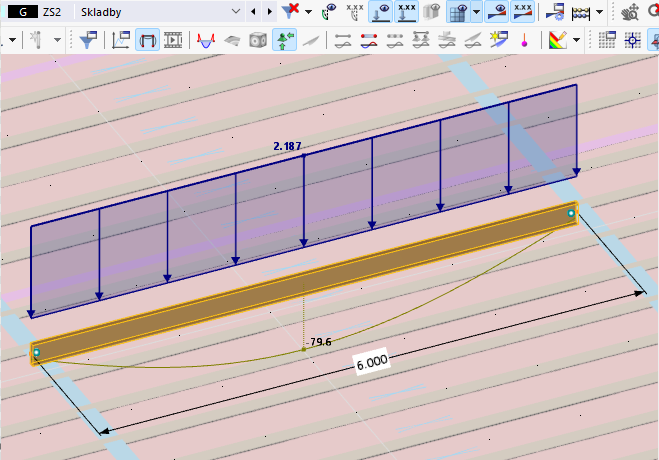

Rozdíl v průhybech je způsoben zapnutým addonem pro vázané kroucení. Když ten addon vypnete, dostanete průhyb, který jste očekával.
Je to způsobené tím, že profil U má střed smyku jinde než těžiště. Při normálním výpočtu se 6 stupni volnosti se uvažuje zatížení i podepření prutu ve středu smyku, zatímco při sedmi stupních volnosti je obojí v těžišti. Tím potom vzniká krouticí moment a deformace se zvětší. Další informace najdete v tomto webináři (čas cca 1:00:50).
Webinář | Zohlednění vázaného kroucení v programech RFEM 6 a RSTAB 9
