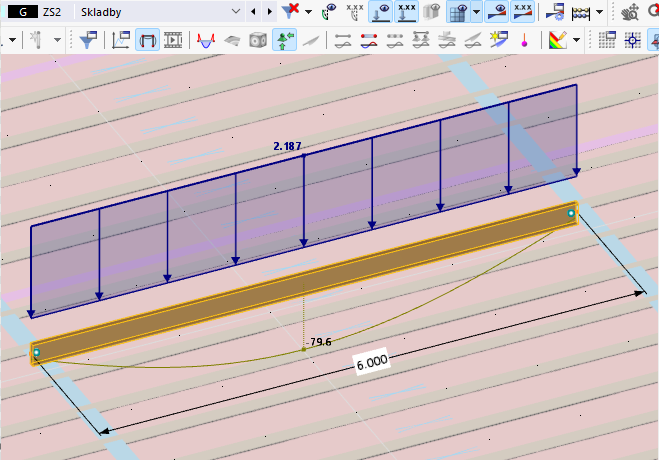

No estoy satisfecho con el cálculo de la deformación para las secciones de pared delgada. En mi modelo, la deformación ha superado los 70 mm. Según cálculos manuales, con los parámetros dados, debería estar alrededor de 30 mm. ¿Qué puede estar causando esto?

Question

No estoy satisfecho con el c&#225;lculo de la deformaci&#243;n para las secciones de pared delgada. En mi modelo, la deformaci&#243;n ha superado los 70 mm. Seg&#250;n c&#225;lculos manuales, con los par&#225;metros dados, deber&#237;a estar alrededor de 30 mm. &#191;Qu&#233; puede estar causando esto?

Accepted Answer

La diferencia en los desplazamientos se debe a que está activado el complemento para la torsión restringida. Al desactivar ese complemento, obtendrá el desplazamiento que esperaba.
Esto se debe a que el perfil U tiene el centro de cizallamiento en un lugar distinto al centro de gravedad. En el cálculo normal con 6 grados de libertad, la carga y el soporte de la barra se consideran en el centro de cizallamiento, mientras que con siete grados de libertad, ambos se encuentran en el centro de gravedad. Así se genera un momento de torsión y las deformaciones aumentan. Puede encontrar más información en este seminario web (aproximadamente en el tiempo 1:00:50).
Seminario web | Consideración del alabeo torsional en RFEM 6 y RSTAB 9
