Réponse:

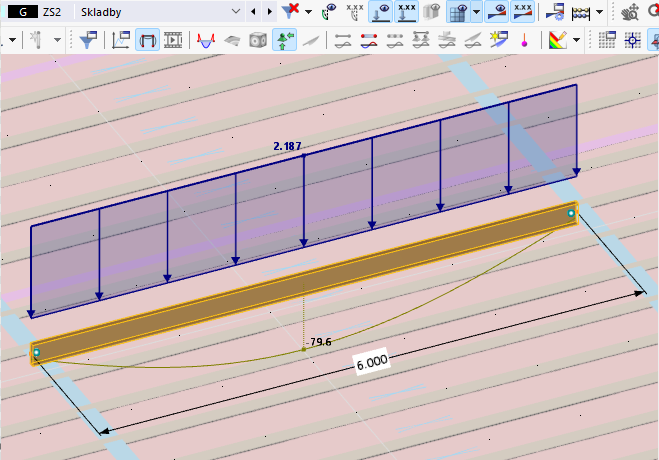

La différence dans les flèches est causée par l’activation du module complémentaire pour la torsion restreinte. Désactiver ce module permet d’obtenir la flèche attendue.
Cela est dû au fait que le centre de cisaillement de la section en U est différent de son centre de gravité. Dans le calcul normal avec six degrés de liberté, la charge et l’appui de la barre sont considérés au centre de cisaillement, tandis qu’avec sept degrés de liberté, ils sont tous deux au centre de gravité. Cela génère donc un moment de torsion et la déformation augmente. Pour en savoir plus, consultez ce webinaire (en anglais, à environ 1:00:50).
Webinaire | Prise en compte de la déformation par torsion dans RFEM 6 et RSTAB 9
