Ответ:
Существующую арматуру стержней можно представить в виде выноски арматуры.

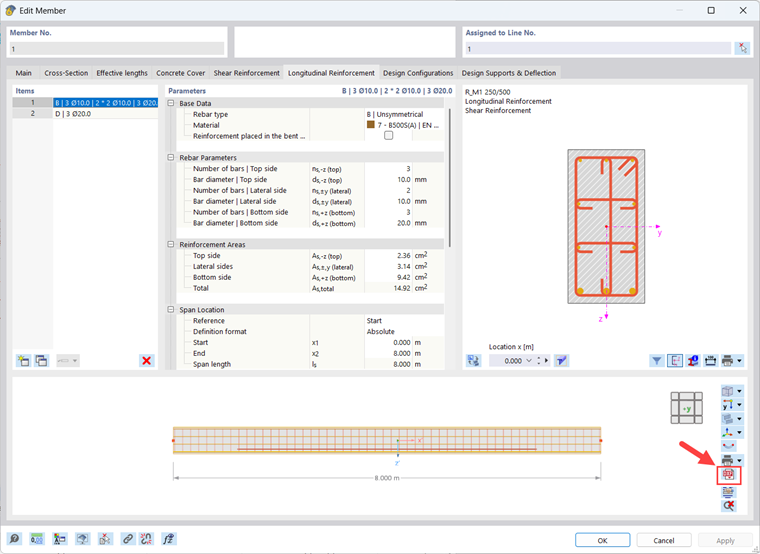

Дважды щёлкните по стержню в рабочем окне, чтобы открыть диалог Редактировать стержень. Перейдите на вкладку Продольная арматура или Поперечная арматура, где арматура стержня отображается графически.
В нижнем представлении сначала находится кнопка для экспорта DXF. При этом отображаемая арматура экспортируется в формат DXF как 3D-линейная модель.

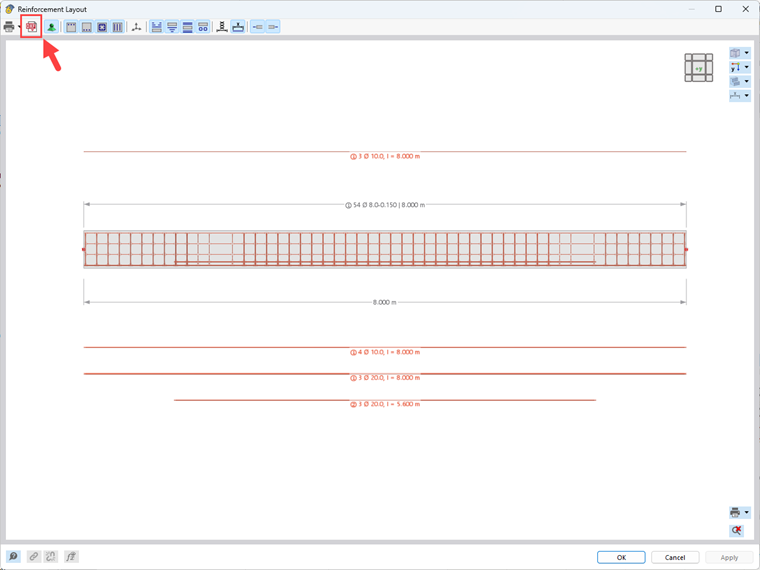

Также можно экспортировать расположение арматуры вместе с соответствующей подписью арматуры как 2D-DXF.
Для этого с помощью кнопки
откройте окно Расположение арматуры. Там находится соответствующая кнопка для экспорта 2D-DXF.
