Odpověď:
Navržené výztužné pruty lze zobrazit jako detail výztuže.

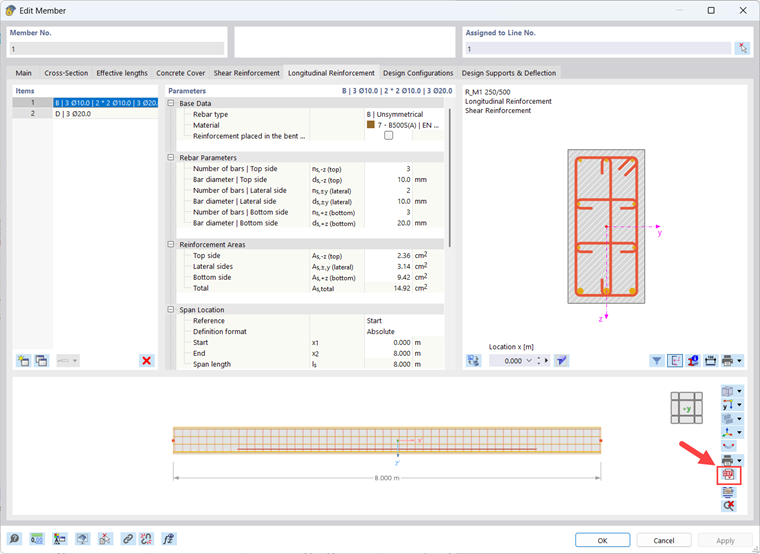

Dvojitým kliknutím na prut v pracovním okně otevřete dialog Upravit prut. Přejděte na záložku Podélná výztuž nebo Smyková výztuž, kde je výztuž prutu zobrazena graficky.
Na spodním obrázku nejprve vyhledejte tlačítko pro export do formátu DXF. Tím se zobrazená výztuž exportuje jako 3D liniový model ve formátu DXF.
Dále je možné exportovat uspořádání výztuže včetně příslušných popisků výztuže jako 2D soubor DXF.
K tomu klikněte na tlačítko
a otevřete okno Uspořádání výztuže. Tam najdete tlačítko pro export do formátu 2D DXF.
