L'armatura esistente delle aste può essere rappresentata come estratto di armatura.

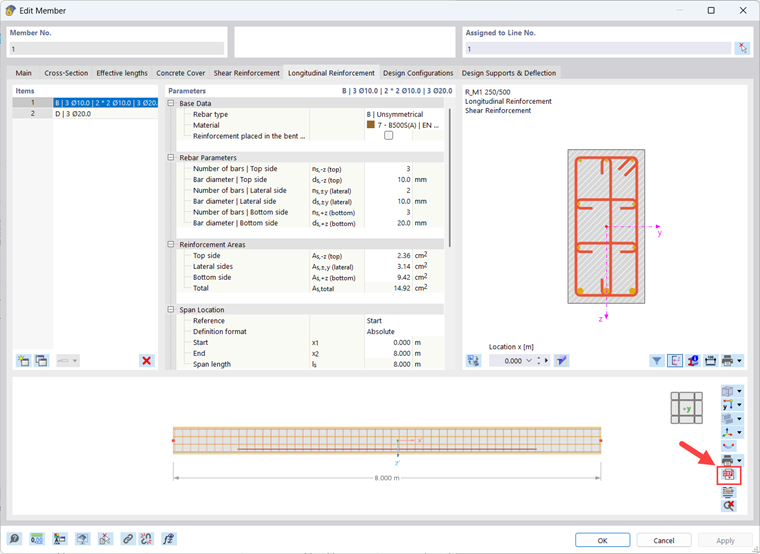

Fare doppio clic sull'asta nella finestra di lavoro per aprire la finestra di dialogo Modifica asta. Passare alla scheda Armatura longitudinale o Armatura a taglio, in cui l'armatura dell'asta viene rappresentata graficamente.
Nella rappresentazione inferiore si trova innanzitutto un pulsante per l'esportazione DXF. In questo modo l'armatura visualizzata viene esportata nel formato DXF come modello lineare 3D.

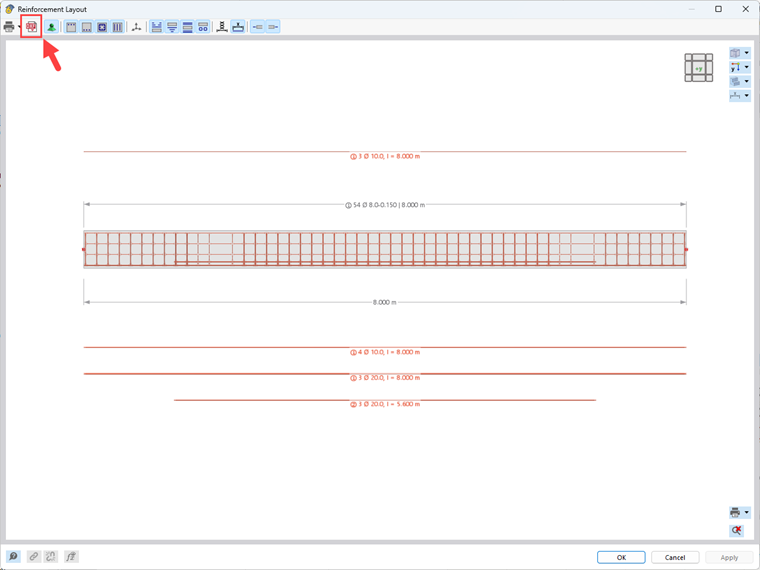

È inoltre possibile esportare la disposizione delle armature con le relative etichette di armatura come DXF 2D.
Richiamare a tale scopo la finestra Disposizione armatura tramite il pulsante
. Lì si trova il pulsante corrispondente per l'esportazione DXF 2D.
