Odpowiedź:
Istniejącą zbrojenie prętów można przedstawić jako zestawienie zbrojenia.

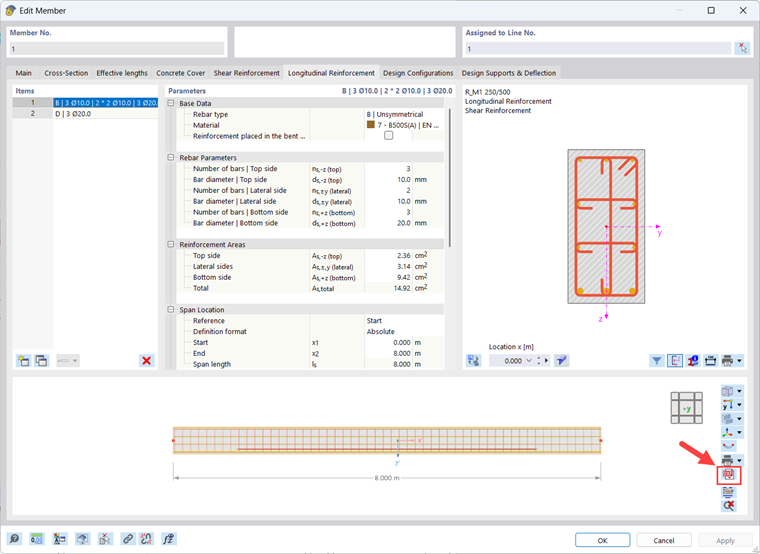

Kliknij dwukrotnie pręt w oknie roboczym, aby otworzyć okno dialogowe Edytuj pręt. Przejdź do zakładki Zbrojenie podłużne lub Zbrojenie na ścinanie, w której zbrojenie pręta jest przedstawione graficznie.
W dolnym widoku najpierw znajduje się przycisk eksportu DXF. Pozwala on wyeksportować przedstawione zbrojenie jako model liniowy 3D do formatu DXF.

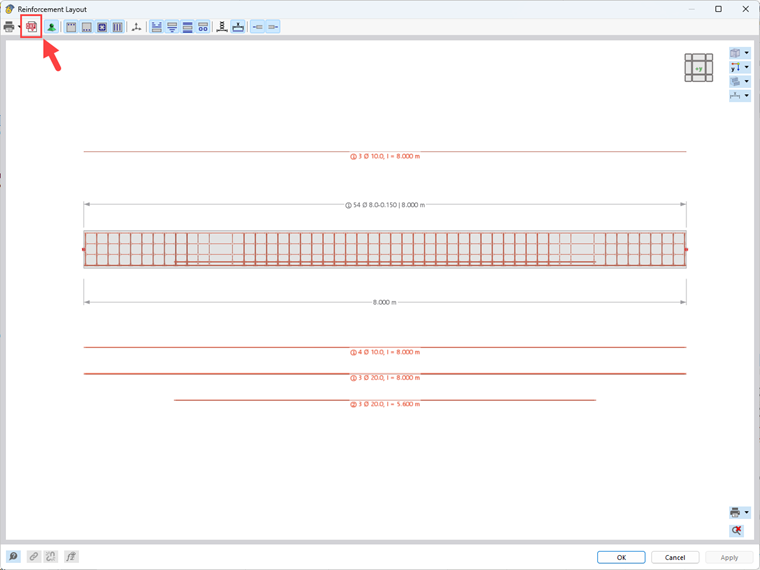

Możliwe jest również wyeksportowanie układu zbrojenia wraz z odpowiadającymi mu opisami zbrojenia jako 2D DXF.
Aby to zrobić, użyj przycisku
, aby otworzyć okno Układ zbrojenia. Znajdziesz tam odpowiedni przycisk do eksportu 2D DXF.
