Resposta:
A armadura existente de barras pode ser representada como um detalhamento de armadura.

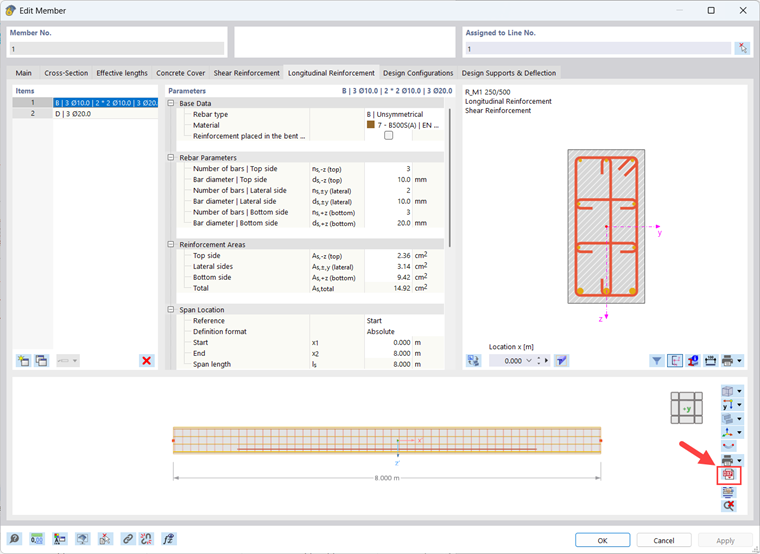

Dê um duplo clique na barra na janela de trabalho para abrir a caixa de diálogo Editar barra. Mude para o separador Armadura longitudinal ou Armadura de cisalhamento, no qual a armadura da barra é representada graficamente.
Na representação inferior, você encontra inicialmente um botão para a exportação DXF. Com ele, a armadura representada é exportada como um modelo de linhas 3D para o formato DXF.

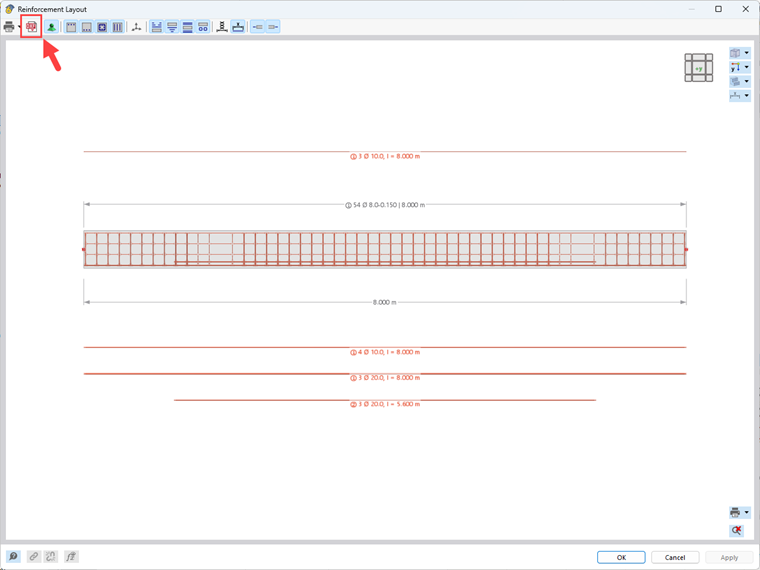

Da mesma forma, é possível exportar a disposição da armadura com a respetiva legenda da armadura como DXF 2D.
Para isso, abra a janela Disposição da armadura com o botão
. Lá você encontrará o botão correspondente para a exportação DXF 2D.
