Respuesta:
El armado existente de barras puede representarse como un extracto de armado.

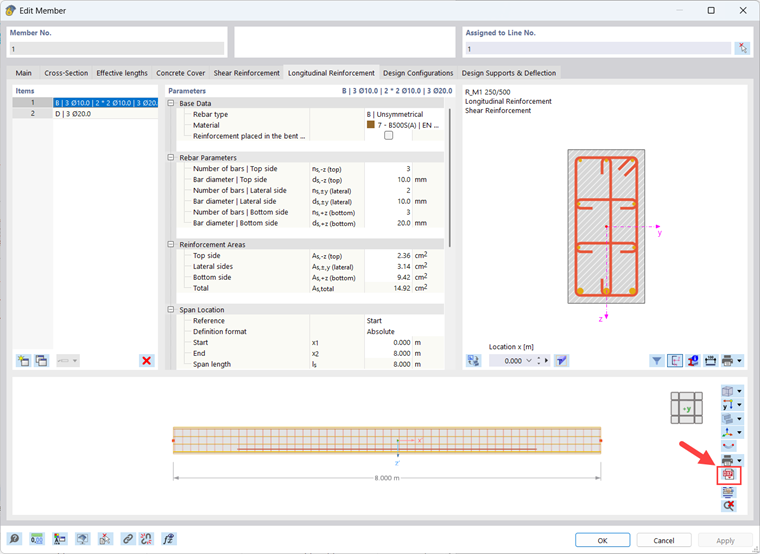

Haga doble clic en la barra en la ventana de trabajo para abrir el diálogo Editar barra. Cambie a la pestaña Armado longitudinal o Armado a cortante, en la que se muestra gráficamente el armado de la barra.
En la representación inferior encontrará primero un botón para la exportación DXF. Con ello, el armado representado se exporta al formato DXF como un modelo de líneas 3D.

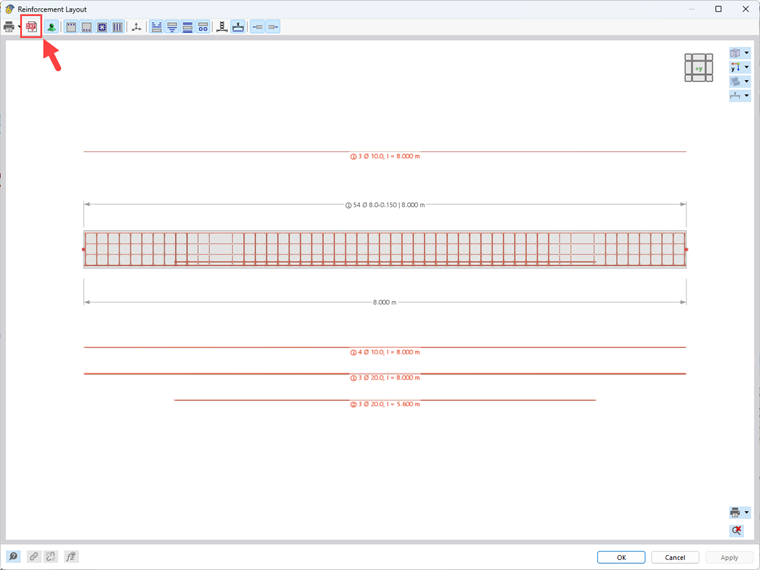

Asimismo, es posible exportar la disposición del armado con su correspondiente rotulación de armado como DXF 2D.
Para ello, abra la ventana Disposición de armado con el botón
. Allí encontrará el botón correspondiente para la exportación DXF 2D.
