Les armatures existantes des barres peut être représentée sous forme de détail d’armatures.
Double-cliquez sur la barre dans la fenêtre de travail pour ouvrir la boîte de dialogue Modifier la barre. Accédez à l’onglet Armatures longitudinales ou Armatures d’effort tranchant, dans lequel les armatures de la barre sont représentées graphiquement.

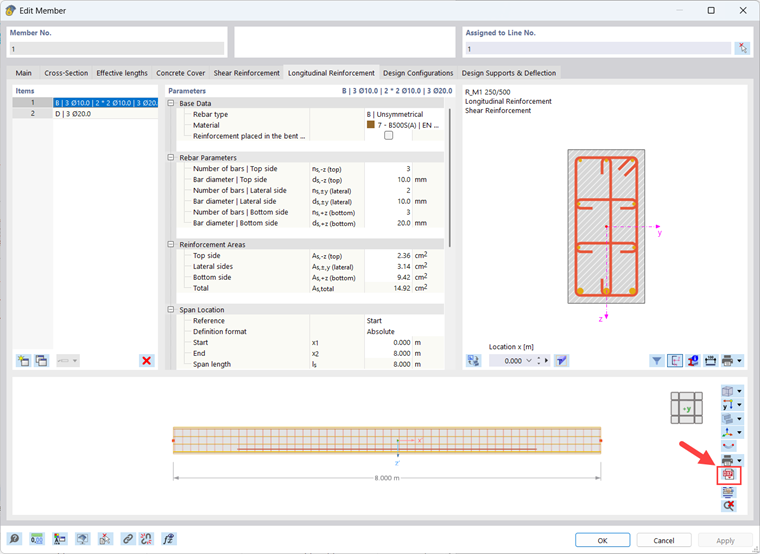

Dans la représentation inférieure, vous trouverez tout d’abord un bouton pour l’exportation au format DXF. Les armatures affichées sont ainsi exportées au format DXF sous forme de modèle de lignes 3D.

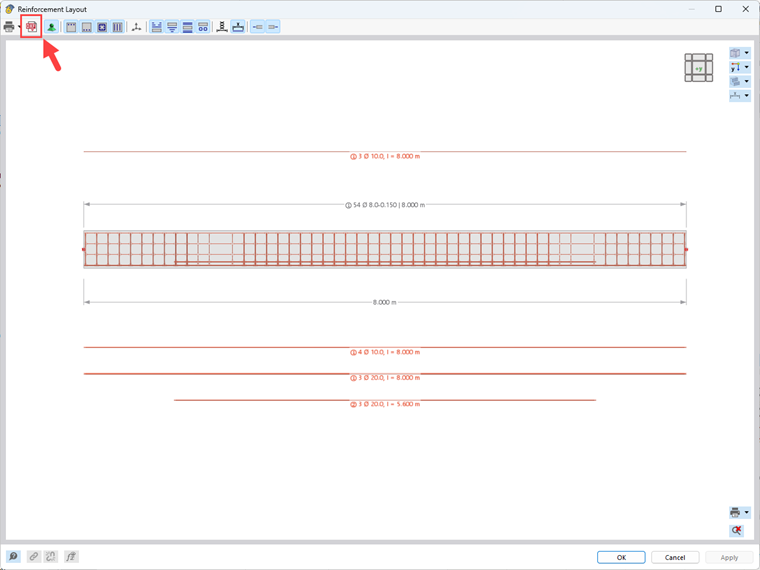

La disposition des armatures peut également être exportée avec la description des armatures associée en tant que fichier DXF 2D.
Pour cela, ouvrez la fenêtre Disposition des armatures à l’aide du bouton
. Vous y trouverez le bouton correspondant pour l’exportation DXF 2D.
